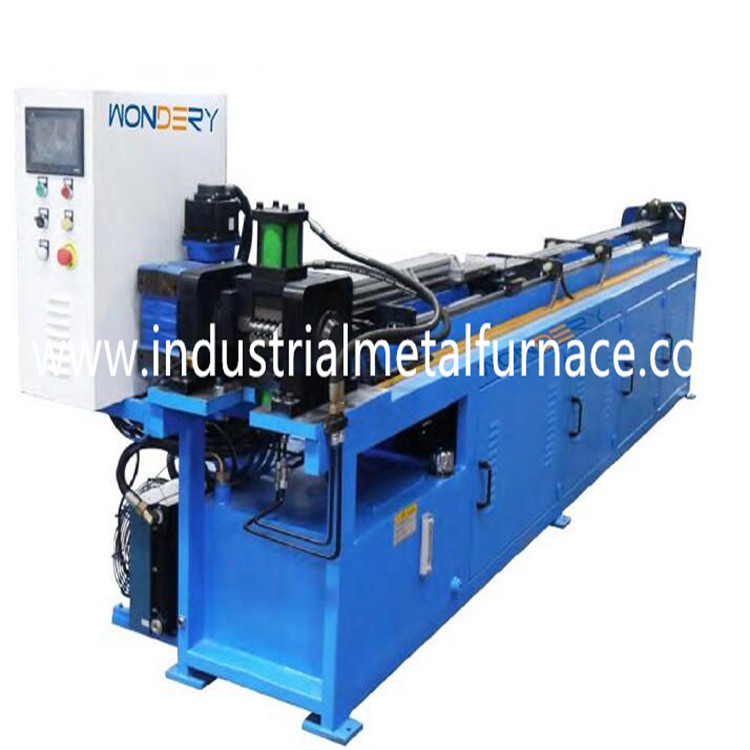

máquina 3000mm do dobrador do gancho de cabelo da fornalha do tratamento térmico 50Hz de 3000mm

Máquina de dobra semiautomática de alta qualidade do tubo do gancho de cabelo

1.Application

A máquina do dobrador do gancho de cabelo é um do equipamento necessário da ATAC

linha de produção. Nós temos o equipamento da ATAC da série completa tal como a alta velocidade

a imprensa da aleta, aleta progressiva morre, tipo servo máquina de expansão do tubo, semi

dobrador automático e totalmente automático do gancho de cabelo, etc. Isto semi automático

a máquina de dobra do gancho de cabelo tem as funções do manual que alimentam, servo

posicionando, dobrando-se servo, e descarregando servo. O comprimento do gancho de cabelo

escalas 200-3000mm. O diâmetro do tubo varia de 7mm-16mm.

A eficiência da produção pode ser 2-5pcs pelo ciclo.

2. Parâmetrostécnicos:

2,1 caráteres da estrutura:

2.1.1 design compacto, servo motor que conduz, manual que alimenta, operação dentro

modo manual ou automático para o

ption

2.1.2 o processo de modo de operação automática é alimentação material pelo manual

→ de dobra de pulverização de utilização de ferramentas do mandrel do → do → do óleo do clamping→ do →mould para trás

→ fraco da braçadeira que descarrega o → que descarrega a casa de utilização de ferramentas de dobra do → da casa

2,2 diferença do pé do gancho de cabelo de comprimento menos de 0.5mm

2,3 nenhuma discordância óbvia, “colisão anormal”, corrugação nenhuma outro

deficiência. Elipse menos de 8%

2,4 tolerância da redondeza da área da curvatura <>

2,5 tolerância paralela para os dois pés retos ≤3%;

2,6 correndo e operando-se lisamente.

3. Parâmetrosdedesempenhodamáquina:

3.1. Eficiência de funcionamento: 12 segundos pelo ciclo que toma 1 medidor como o exemplo.

Cfm pneumático do consumo 3,5 do ar

3.2. Ar de refrigeração

sistema 4.Lubrication

Haste de expansão com furos e controle da lubrificação pela válvula de solenoide que permitem o óleo

pulverize cada segundos de ajuste (o tempo da injeção pode ser ajustado)

5. Componentesdoequipamento

6. Peças sobresselentes
