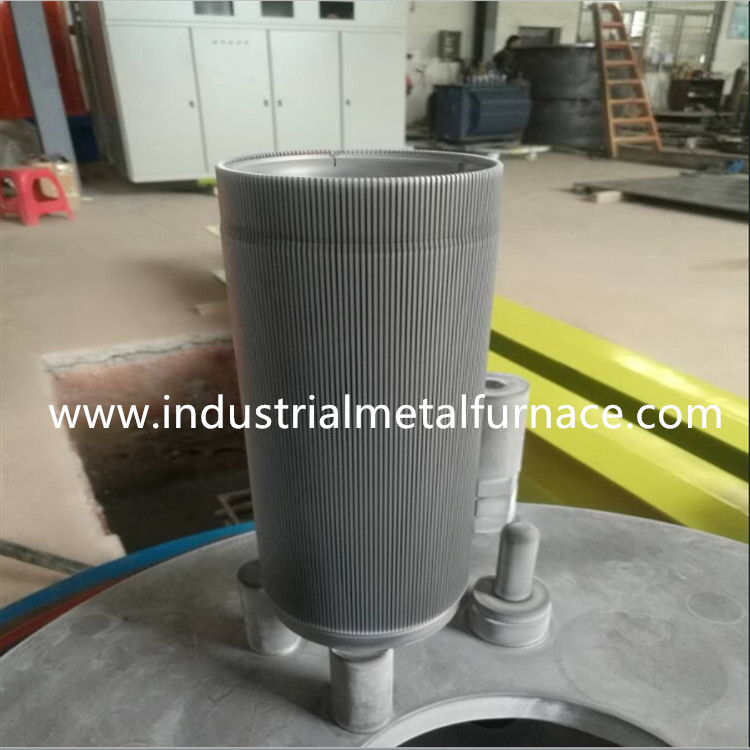

plasma Ion Nitriding Process da fornalha da nitruração do gás 1000V

Tipo da alimentação de DC de ION Nitriding Furnace do PLASMA do PULSO do VÁCUO de WONDERY

1.Application

A fornalha industrial da nitruração do íon é usada principalmente para a nitruração do íon, processo químico nitrocarburizing do tratamento térmico do plasma do íon (nitruração macia) das peças mecânicas para alterar a superfície das peças mecânicas e para obter as propriedades mecânicas e físicas e químicas exigidas.

O conjunto completo de fornalha industrial do tratamento térmico é composto da fonte de alimentação do íon, o corpo da fornalha do vácuo, o sistema da aquisição do vácuo, a medida e o sistema de controlo da temperatura, o sistema de abastecimento de gás, etc.

parâmetros 2.Technical de Ion Nitriding Furnace

2,1 parâmetros principais da fonte de alimentação do íon da C.C.

Tensão da saída da C.C.: 0-1000v ajustável

Grande corrente de saída da fonte de alimentação de DC:

Arco que extingue o modo: Arco da oscilação do LC que extingue e extinguir do arco da interrupção

3.Introduction a cada unidade

fonte de alimentação de 3,1 íons

A fonte de alimentação do íon é a parte fundamental de fornalha da nitruração do íon. Se a fonte de alimentação do íon é estável e segura diretamente afeta o trabalho normal do equipamento de tratamento térmico inteiro e a qualidade do processo.

A fonte de alimentação do íon é dividida na fonte de alimentação do íon da C.C. e na fonte de alimentação do íon do pulso, que os usuários podem escolher de acordo com suas necessidades.

Fonte de alimentação do íon da C.C.

A fonte de alimentação do íon da C.C. inclui principalmente o transformador de retificador, o circuito de retificador controlado do silicone, da oscilação do L-C arco que extinguem o circuito, circuito de feedback da interrupção e controle circuit.d

A fonte de alimentação do íon da C.C. tem as funções da proteção do ânodo e o cátodo procura um caminho mais curto, sobrecarga e sobretensão, falha da fase, misoperation e assim por diante.

corpo da fornalha de 3,2 vácuos

O corpo da fornalha da nitruração do plasma é fabricado com a licença de produção secundária nacional da embarcação de pressão.

O corpo da fornalha do vácuo é dividido no corpo ordinário da fornalha e no corpo da fornalha com aquecimento auxiliar, que pode ser selecionado por usuários de acordo com suas necessidades.

corpo ordinário da fornalha 3,3

O corpo da fornalha do vácuo do equipamento é dividido no tipo bom (peças que penduram), no tipo de sino (peças que empilham) e no tipo detalhado para que os usuários escolham e comprem.

O corpo da fornalha do vácuo é composto de um tambor da fornalha e de um chassi da fornalha.

O tambor da fornalha é soldado com placas de aço e tem uma estrutura de dupla camada, com refrigerar de água no meio. Todas as superfícies de selagem (sulcos) são seladas com anéis de selagem de borracha do vácuo. A fornalha é equipada com a placa de aço inoxidável do escudo térmico e do cátodo. Uma janela de observação é aberta no tambor da fornalha. O porto de entrada do ar é instalado na parte superior do corpo da fornalha.

O chassi da fornalha da nitruração do íon do plasma é equipado com a relação da transmissão de energia do cátodo, a relação da medida da temperatura, a relação da medida da pressão, a relação da extração do ar, etc.

O dispositivo de transmissão do cátodo é composto da haste do cátodo, selo, almofada de isolamento, carregando a luva da coluna e da diferença de ar. A ligação do cátodo é conectada com a placa do cátodo através do dispositivo de transmissão de energia do cátodo.

A seguinte figura é o diagrama esquemático do dispositivo de transmissão de energia do cátodo do equipamento.

O corpo da fornalha do vácuo é selado bem para assegurar o grau do vácuo exigido pelo processo.

De acordo com as exigências de processar o tamanho da parte e a capacidade de produção, o corpo da fornalha do vácuo deve ter o suficiente volume de trabalho.

corpo de 3,4 fornalhas com aquecimento auxiliar

A fim melhorar a uniformidade do efeito e da temperatura de aquecimento na fornalha, o corpo da fornalha com aquecimento auxiliar pode ser selecionado.

Um componente de aquecimento auxiliar composto de um fio de aquecimento elétrico da liga (tira), de um isolador cerâmico e de um quadro fixo é instalado na fornalha ordinária para formar um corpo de aquecimento auxiliar da fornalha.

O aquecimento auxiliar será equipado com a correspondência a fonte de alimentação de aquecimento auxiliar atual de baixa voltagem e alta.

sistema da aquisição de 3,5 vácuos

O sistema da aquisição do vácuo é composto da bomba de vácuo da aleta giratória, da válvula de solenoide do vácuo e da válvula de borboleta mecânicas do vácuo, que são conectadas com o corpo da fornalha do vácuo através das tubulações de vácuo. O baixo calibre de vácuo é usado para medir o grau do vácuo do corpo da fornalha do vácuo.

medida e sistema de controlo de 3,6 temperaturas

A medida e o sistema de controlo da temperatura são compostos do par termoelétrico, do circuito de controle da temperatura e do instrumento de controle da temperatura. O sinal do milivolt da temperatura é obtido pelo par termoelétrico, e a temperatura do workpiece é controlada exatamente com o ajuste do PID do instrumento de controle da temperatura e dos circuitos relacionados.

sistema de abastecimento de gás 3,7

O sistema de abastecimento de gás da fornalha do tratamento térmico do vácuo é composto do cilindro da amônia, do redutor de pressão da amônia, do rotameter (ou do medidor de fluxo maciço) e do encanamento da transmissão do gás.

O equipamento da fornalha da nitruração do plasma é equipado com os dois medidores de fluxo, um para o regulamento do fluxo da amônia e o outro para o regulamento de carburação do fluxo do gás. Os dois gás são misturados na fornalha após a passagem através do medidor de fluxo, e o processo nitrocarburizing (nitruração macia) pode ser realizado ajustando a relação do fluxo.
