500KW zincam a chaleira industrial da galvanização do mergulho quente do zinco do forno XG 08 do deleite de calor

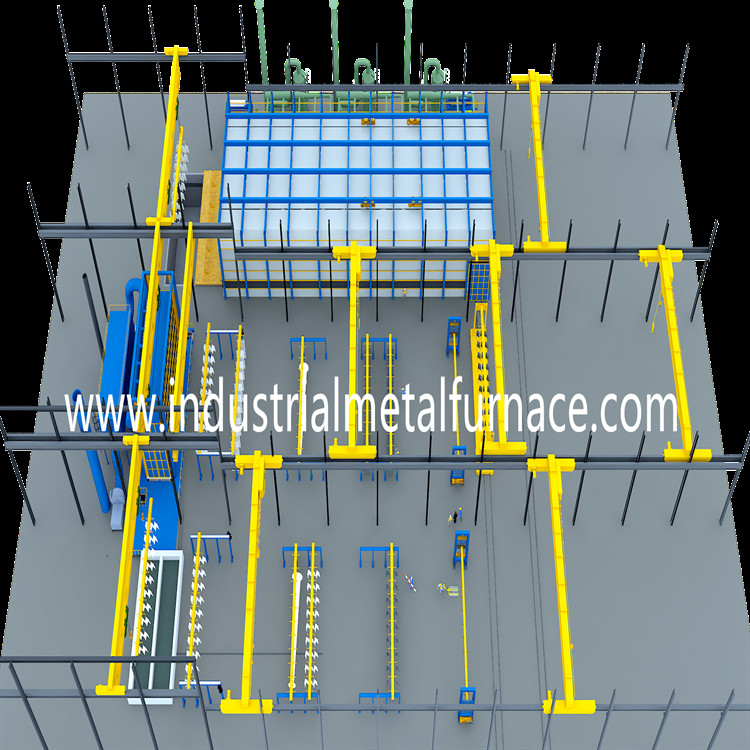

Grande fornalha industrial da galvanização do mergulho 500KW quente com a chaleira do zinco de XG 08

1.Composition

A fornalha da galvanização do zinco do mergulho quente é compreendida① da placa de cobertura refratária,

②Chaleira do zinco XG-08, barra de apoio do ③, refratário do ④/camada da isolação,

⑤escudo da fornalha, estrutura em forma de u do ⑥, porto do conduto do ⑦, sistema de queimadura do ⑧, e

⑨camada geral da fibra cerâmica.

parâmetros técnicos da fornalha da galvanização do mergulho 2.Hot

3.Introduction a cada unidade

placa de cobertura 3,1

A fornalha da galvanização do mergulho quente é projetada para conseguir um excelente

efeito da preservação do calor da fornalha, e igualmente consides os fatores tais

como o formulário da plataforma da operação, a deformação térmica da chaleira do zinco,

a conveniência na instalação e na remoção da placa de cobertura, e o formulário

da flange. A espessura de cada placa à prova de fogo é 50mm, usando três

as camadas dele podem obter o melhor efeito da isolação térmica em uma temperatura do ℃ 1400.

chaleira do zinco 3,2

A chaleira do zinco é feita de XG-08 material a que é um material paticular

cumpra a exigência do processo no processo da galvanização do mergulho quente.

barra de apoio 3,3

A fornalha da galvanização do mergulho quente é projetada com o 310S de aço inoxidável

barra de apoio com um diâmetro de 100mm. Pode impedir a chaleira do zinco de

sendo deformado pelo calor.

3,4 refratários da parte inferior de fornalha/camada da isolação

Considerando a capacidade do carga-rolamento da parte inferior de fornalha, o calor

isolação da fundação concreta, o projeto do canal do dreno do zinco

e a disposição do conduto, a parte inferior de fornalha é feita de tijolos refratários

e almofariz refratário.

A camada da isolação é composta de coberturas resistentes da fibra 1260℃ cerâmica.

Tem as características da boa isolação térmica, nenhuma expansão térmica

esforço, a instalação de pouco peso, fácil, e manutenção.

3,5 forro de fornalha

O forro de fornalha da galvanização do mergulho quente é feito de coberturas da fibra cerâmica

e módulos. Da parte inferior de fornalha à parte superior, lugar uma camada de

módulos e uma camada da cobertura dobrada para compensar então

encolhimento possível entre os módulos. Do lado interno ao aço

a parede, a espessura é 400mm para um módulo é 350mm, e duas coberturas

em 30mm são comprimidos a 50mm.

Após o cálculo da transferência térmica, a temperatura na relação com

a cobertura da fibra do revestimento protetor é mais baixa do que 700℃. A cobertura de suportação da fibra pode

encontre inteiramente o desempenho da isolação térmica que pode reduzir

custo total do forro de fornalha.

3,6 revestimento de aço em forma de u

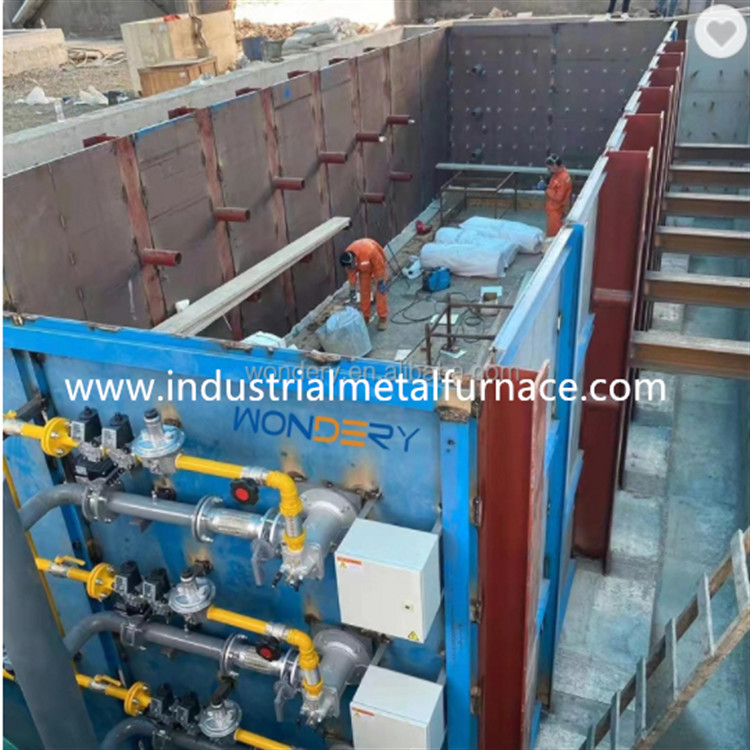

A fornalha da galvanização do mergulho quente é composta dos H-feixes e do aço

placas. A coluna do H-feixe do corpo da fornalha é 300*300, e

a espessura da placa de aço da parede de fornalha é 10mm. O H-feixe

a coluna é soldada ao H-feixe pre-encaixado, e a ambos os lados

da fornalha são feitos de apoio em forma de u para reforçar

corpo da fornalha.

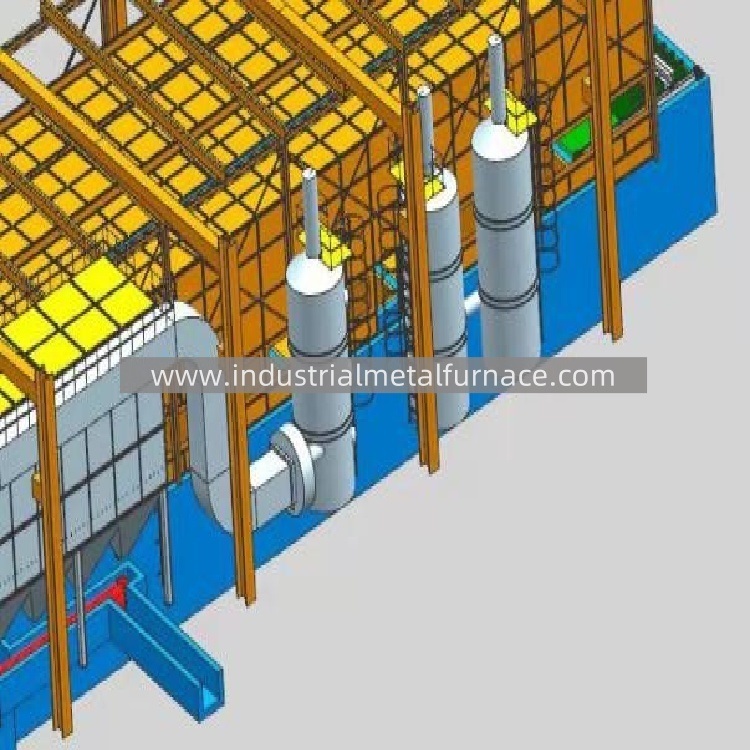

3,7 canal do gás de conduto

A fornalha galvanzing do mergulho quente é projetada de acordo com a chama

velocidade do queimador, resistência difusível do ar quente, convecção e

eficiência da transferência térmica da radiação, e em combinação com o conduto

curso e trajeto do gás.

3,8 porto do conduto

É feito dos módulos da fibra cerâmica. A posição do tamanho e do projeto de

a tomada do conduto afetará a circulação, o curso, e a velocidade do gás de conduto

na fornalha.

3,9 furo de dreno do zinco

A fornalha da galvanização do mergulho quente é composta de tijolos refratários e

castable. O furo de dreno do zinco é retangular como uma vala. E há

um dispositivo de alarme, quando o escapamento ocorre, a caixa de controle indica o zinco

alarme do escapamento.
