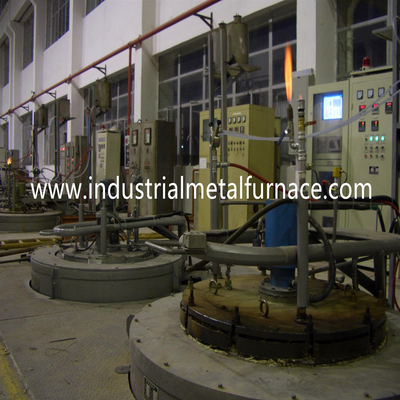

Fornalha de carburação do gás contínuo da resistência elétrica de 90KW 50HZ Pit Type Gas Carburizing Furnace

Fornalha de Pit Type Carburizing Heat Treatment

Tratamento térmico Pit Type Carburizing Furnace da resistência elétrica

1. Aplicação

A fornalha de carburação do gás é uma fornalha cíclica de poupança de energia do tratamento térmico do novo tipo.

É usado para o tratamento térmico da carburação de gás das peças de aço da máquina, peças de automóvel.

Sua temperatura de trabalho máxima é 1050℃, e a lareira é equipada com a uma inoxidável

o aço abafa o tanque. As peças são carregadas primeiramente na cesta, e posto então no abafar o tanque.

A atmosfera é gotejamento-no tipo através do medidor de fluxo e da tubulação de gotejamento.

O fã é montado na tampa da fornalha para forçar uma circulação de ar dentro da fornalha.

O tipo fornalha do poço do tratamento térmico é apropriado para todos os tipos das pequenas e médias peças e do eixo longo

carburação, carbonitriding e menos do que 950℃ nenhum aquecimento da oxidação, recozimento de alta temperatura

e outros processos do tratamento térmico. Tem as vantagens da selagem forte, alta temperatura

uniformidade, boa economia de energia e operação fácil.

2. Parâmetros técnicos:

3. Introdução da estrutura

Este tipo fornalha do poço de carburação é compreendido do corpo da fornalha, forro de fornalha, levantamento da tampa da fornalha

o mecanismo, fã, elementos de aquecimento, abafa o tanque, o sistema de controlo elétrico e o controle do potencial do carbono

sistema.

Corpo da fornalha: O quadro do escudo da fornalha de carburação é fabricado de 4-12mm

placas de aço e aço 12# secional.

A construção de aço do todo tem a boa aparência. A parede externo da fornalha é pintada

com 2 camadas de primeiras demão, e 2 camadas de pintura de revestimento. A parte fundamental da fornalha é pintada

com pintura resistente ao calor.

Forro: o tipo fornalha do poço é uma estrutura da todo-fibra. Tem as vantagens da baixa condutibilidade de calor,

capacidade forte de anti-choque, e luta contra a erosão. Os blocos da fibra são fixados pelo círculo de aço inoxidável

peças. Esta estrutura de alinhamento refratária tem as vantagens da baixa condutibilidade de calor, anti-choque forte

capacidade, e luta contra a erosão. A fibra de alumínio do silicato resiste uma temperatura máxima de 1200℃.

A fibra refratária é fornecida de Shandong. A espessura de alinhamento total é 350mm. A fornalha

o forro adota o bloco de alumínio da fibra do silicato de 300mm como a camada refratária e a camada da isolação térmica de 50mm.

Tampa da fornalha: A tampa é feita da placa de aço de #30mm A3. A caixa da preservação do calor do

a tampa é feita das carcaças resistentes ao calor de CrMnN, e enchida com a fibra de alumínio. O calor

a tampa da fornalha do tratamento e abafa o tanque dobro-é selada e igualmente água-refrigerada. A fornalha

a tampa é equipada com o fã água-refrigerando da selagem, o dripper de 3 furos, e a tubulação de exaustão. Gotejamento-em

a quantidade do produto químico de carburação é controlada pelo dripper. O produto químico de carburação é

evaporado para transformar-se uma atmosfera de carburação sob a alta temperatura. A pressão interna

é regulado por um regulador de pressão. A tampa da fornalha é preservada igualmente com tubo de preparação de amostras,

furo da entrada do gás, e furo da tomada do gás para a instalação fácil do controlador do carbono e do analisador potenciais do CO2.

Elementos de aquecimento: 0Cr21AL6Nb espiral-deu forma às correias da resistência montadas na parede da lareira.

As correias da resistência são feitas por moldes especiais para não assegurar nenhum dano na produção.

as correias da resistência são fixadas à parede por pregos da porcelana. Os pregos e as gaxetas da porcelana são

feito do material do corindo sob o processo de alta temperatura da aglomeração. A fornalha tem 1

zona de controle da temperatura.

Fã: Instalado na tampa da fornalha. O impulsor é feito do calor da luta contra a erosão 310S

aletas de aço inoxidável resistentes. O fã e o eixo são um tipo da combinação e água-são refrigerados.

Abafar o tanque: placa de aço resistente ao calor grossa de 10mm SUS310S (0Cr25Ni20). Abafar o tanque

e a tampa da fornalha é selada por raizes do asbesto. O anel de selagem água-é refrigerado para assegurar sua vida útil.

Mecanismo de levantamento da tampa da fornalha: O movimento do up-down da tampa da fornalha está completamente

o mecanismo elétrico do parafuso. No eixo do up-down há 2 interruptores de limite para impedir os danos.

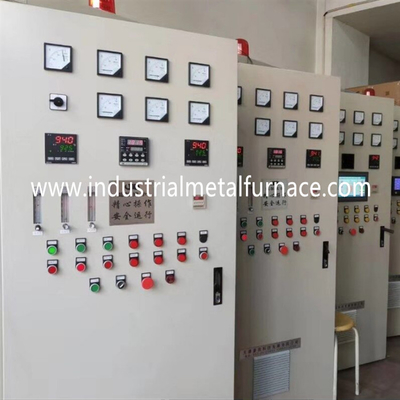

Sistema de controlo elétrico

Controle de temperatura: A temperatura da fornalha de resistência elétrica é controlada perto

Controlador de temperatura inteligente de JAPÃO com regulamento do PID. Pode calcular o PID ideal

o parâmetro, e consegue a uniformidade e a estabilidade as mais queridas do tempeature.

• Este tipo fornalha do poço tem 1 zona de controle. O motor move-se é bloqueado necessariamente.
• Há alarme da temperatura para cada zona de aquecimento.
• Os componentes usados no sistema de controlo são do tipo de CHINT ou de DELIXI.
• os componentes são contator da C.A., fusível rápido, relé intermediário, interruptor do curso, comutam,
• botões, e luzes da indicação, amperímetro, e voltímetro.
• O armário de controle é feito de acordo com o padrão do estado. E os fios são imprimidos claramente.

4. Espaço da fonte

5. Sistema de controlo de Potental do carbono

5,1 índice principal do desempenho

uniformidade da temperatura de 5.1.1 fornalhas: ≤±5℃ (área de trabalho eficaz)

estabilidade de temperatura 5.1.2: ≤±1℃ (precisão de controle do instrumento)

método de controle da temperatura 5.1.3: Regulamento do poder do PID;

uniformidade potencial de 5.1.4 carbonos: ≤±0.05%CP;

estabilidade potencial de 5.1.5 carbonos: ≤±0.02%CP;

categoria da uniformidade de 5.1.6 carbonetos: categoria ≤±1;

5.1.7 tolerância eficaz da profundidade do caso: ≤±0.1mm para o caso depth≤1mm; ±5%

para a profundidade do caso: ≥1mm; (o mesmo material do banho);

método de controle do potencial de 5.1.8 carbonos: ponta de prova do oxigênio para o propano e o regulamento do PID;

5,2 funções

5.2.1 controle de temperatura: O sistema de controlo da temperatura é baseado em JAPÃO

controlador de temperatura. O sistema da temperatura tem um controle de alta temperatura

precisão e uma estabilidade alta. Sua precisão de controle da temperatura é ±1℃.

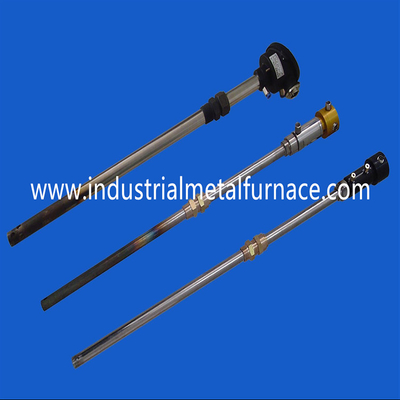

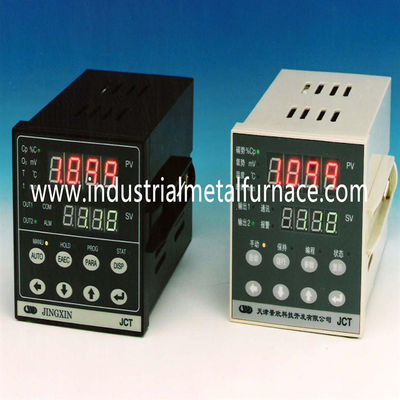

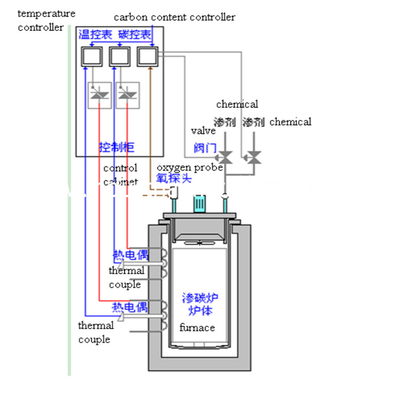

controle do potentialk do carbono de 5.2.2 atmosferas: O sistema de controlo potencial do carbono

adota a anti ponta de prova do oxigênio de choque do calor, controlador potencial do carbono JCT1, e importado

válvula de solenoide para controlar o potencial do carbono.

O controlador potencial do carbono JCT1 tem mais de 10 anos de experiência de campo.

O controlador potencial é apropriado para aplicações vairous. Tem uma elevação

a precisão de controle, e sua anti-inteference capacidade alcançaram o nível internacional.

O controlador potencial pode salvar 100 processos. A ponta de prova do oxigênio é ajustada igualmente

com dispositivo de queimadura do depósito de carbono.
