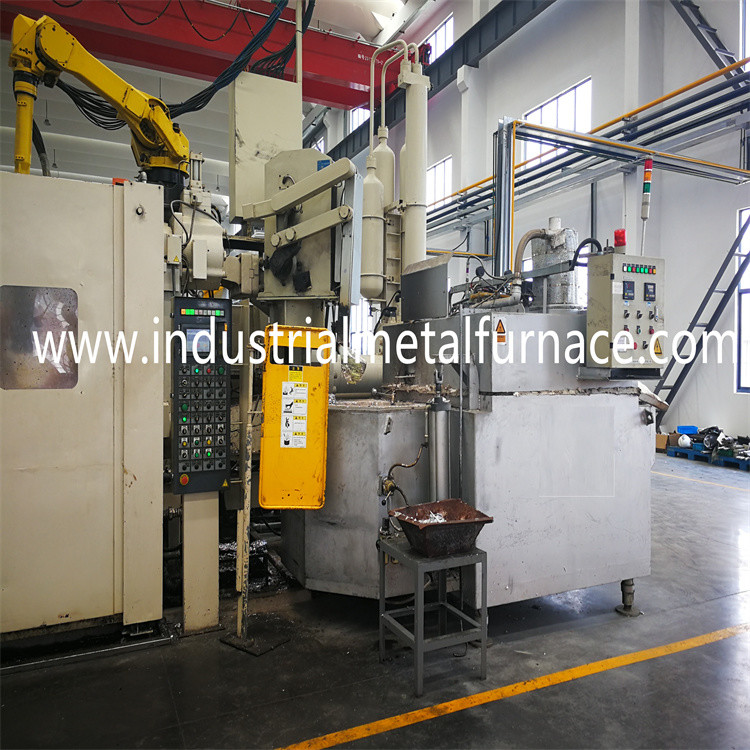

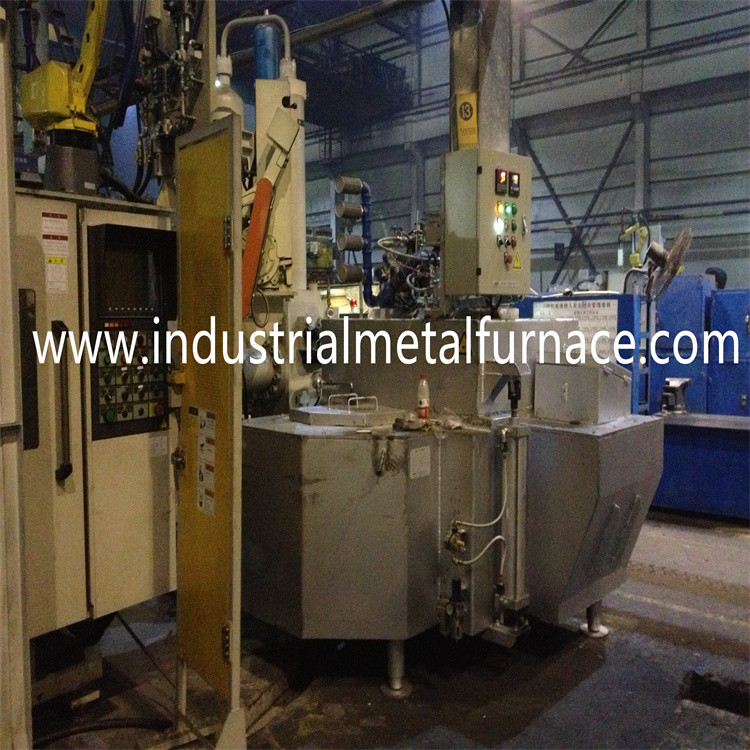

Fornalha de alumínio da terra arrendada do gás da associação 300KGS

Tipo de gás fornalha da associação da terra arrendada da liga de alumínio

tipo fornalha da associação da liga 1.Aluminum da terra arrendada do gás

O tipo fornalha da associação da terra arrendada do gás é principalmente aplicável à isolação

da solução do metal não-ferroso, e pode ser usado na máquina de carcaça do dado,

carcaça centrífuga, carcaça da gravidade, carcaça da precisão e outros processos.

O produto consiste no corpo da fornalha, sistema da combustão e

caixa de controle elétrica. O sistema de queimadura da chama lisa é instalado

na parte superior da fornalha, que irradia diretamente o alumínio

líquido da liga com uma eficiência elevada. A fornalha é fácil de manter

e movimento.

O gás ateou fogo ao tipo fornalha da associação da terra arrendada é uma terra arrendada da liga de alumínio

fornalha que pode recuperar o calor e levar a cabo o limite de economia de energia.

o queimador do consumo de energia 1.Low com permutador de calor é adotado,

qual pode eficazmente usar a exaustão do calor.

2. O queimador liso importado de alta qualidade da chama é adotado, com grande chama

área da radiação e eficiência térmica alta. A temperatura de derretido

o alumínio pode ser controlado dentro do ℃ do ± 3, e do índice de oxigênio dentro

a atmosfera na fornalha é menos de 5%, que pode eficazmente

impeça a geração de óxidos na fornalha.

3. Devido a sua estrutura original da isolação térmica, pode eficazmente

reduza a dissipação de calor de superfície, reduza a temperatura ambiental e

melhore a eficiência térmica.

o forro de fornalha de alumínio da terra arrendada do gás 4.The é feito de grande resistência mineral combinado

não refratário de alumínio da vara, com uma vida útil de mais de 5

anos (garantia de três anos).

sistema da combustão 5.Adopt e apoio especiais da combustão

fã para realizar a operação de baixo nível de ruído

2. De acordo com as exigências de nossa empresa, esta fornalha

visa a isolação da liga de alumínio. Tem os seguintes parâmetros.

mudança do nível 1.Liquid: 175mm

2. Tipo do combustível: gás natural; valor calorífico: 8600kcal/Nm3; pressão do abastecimento de gás: 5kpa

3. Temperatura avaliado do gás derretido: ℃ do ± 850

4. Precisão de controle da temperatura: ℃ do ± 5

5. Fonte de alimentação: 380V, 50Hz, 3 sistema do fio da fase 5

estrutura de corpo 3.Furnace

1. Construção de aço:

O gás ateou fogo para morrer carcaça que guarda o escudo da fornalha é formado emendando e

a solda da placa de aço e do aço da seção, e o material em torno da porta da fornalha são moldados

ferro. A fornalha inteira tem a função de levantamento, que é fácil de combinar

com o equipamento.

2. Composição do forro de fornalha:

A associação derretida é formada por único castable. Este material

é um material de moldação, que tenha as características de grande resistência,

nenhuma adesão de alumínio, vida útil longa e assim por diante. (compressivo

força: 140MPa acima do ℃ 110, quando a taxa linear da mudança for somente 0,1%).

A parte superior da fornalha e a extremidade superior da parede de fornalha usam importada

Você é camada nano da isolação térmica. A elevação da temperatura da fornalha

a parede é menos de 30 graus.

3. Sistema da combustão:

o queimador de gás importado 3,1 será operação e manutenção do selectedSimple,

vida útil longa, controle de temperatura, ignição automática e olho do fogo

monitoração. Quando a temperatura ajustada for alcançada, as paradas do queimador

combustão. Quando a temperatura na fornalha for mais baixa do que o limite mais baixo

da temperatura ajustada, o queimador entra no porto da combustão para automático

combustão, ignição automática e detecção da haste da chama. Após a operação

a preparação da fornalha guardando é terminada, a remoção da explosão é levada

para fora primeiramente, e a ignição automática é realizada então para a baixa combustão.

Depois que a chama é detectada pela haste da detecção da chama, o queimador vai faz4e-lo

incorpore automaticamente e gradualmente o estado alto da combustão. No mesmos

tempo, a haste da detecção da chama monitora sempre o estado da combustão de

queimador.

3,2 o sistema de segurança da fornalha guardando podem imediatamente eliminar

queimador principal e queimador de ignição e para interromper o fornecimento de combustível quando

o queimador não é queimado nem não é extinguido completamente. Um dispositivo de bloqueio

é ajustado entre os interruptores de pressão do combustível e o apoio da combustão

encanamentos do ar, de modo que a válvula cortada do fornecimento de combustível possa ser fechado

com a resposta do dispositivo de bloqueio em caso de algum anormal

condições da combustão. Controle de temperatura do derretimento: o controle de temperatura

é ajustar automaticamente a velocidade do fã da combustão com

conversor de frequência do fã da combustão de acordo com o alumínio

temperatura líquida da fornalha guardando, para ajustar a combustão

volume do queimador. O método é regulamento do PID. A temperatura superior

o limite é ajustado aquecendo a temperatura da atmosfera na tampa para controlar

a temperatura da atmosfera.

3,3 componentes principais do sistema da combustão

1) Cabeça principal do queimador 1 # Krom

2) Válvula de solenoide principal 1 do fogo # Honeywell

3) 1 # Honeywell

4) Interruptor de pressão 1 do vento # Honeywell

5) Válvula de diminuição 1 da pressão # Fisher

6) Interruptor de pressão 1 do gás # Honeywell

7) Controlador da combustão 1 # Honeywell

8) Fã de apoio da combustão 1 # doméstico

9) controlador de temperatura 2 # Taisi

3.4.Schneider e os tipos de Chint são usados para de baixa voltagem

componentes elétricos.

4. controle de temperatura

Interruptor da chama do controle de temperatura automática, sobre o alarme da temperatura,

proteção do flameout, etc.

1. Controle de temperatura de alumínio líquido

2. controle de temperatura da temperatura

3. Depois que a preparação da fornalha é terminada, gire sobre o interruptor,

use primeiramente o ventilador para remover a fornalha guardando de alumínio para o processo da carcaça de dado,

ajuste a temperatura do controle, gire sobre a válvula de solenoide do gasoduto ao mesmo tempo,

e o gás é injetado na fornalha para a ignição e a combustão automáticas.

5.Scope da fortificação do usuário:

1. O gasoduto será conectado ao corpo da fornalha como necessário.

2. Trabalhos prendendo elétricos, do armário de controle à fiação do corpo da fornalha,

são fornecidos por nossa empresa.

A fiação funciona da fonte de alimentação e a fonte de alimentação à espera está dentro

o espaço dos usuários. A fonte de alimentação é 380V o ± 10%, 50Hz.

3. O alumínio morre fornalha da carcaça que posiciona trabalhos

(igualmente coordenado por ambos os partidos).

6. os trabalhos do contratante:

1. Fabricação do corpo da fornalha

trabalhos da fundação 2.Site

3. fabricação de acessórios relevantes da fornalha

4. produção de sistema de controlo

5. Fortificação de pintura

6. a instalação e trabalhos da comissão

fortificação do treinamento de operador 7.Site

fortificação do transporte 8.Equipment

7. configuração padrão

1. um corpo da fornalha

2. Um grupo de sistema de controlo

temperatura 3.Two que mede os pares thermo (um para o líquido de medição

temperatura de alumínio e uma para a temperatura da fornalha, entre que

o par thermo para medir a temperatura de alumínio líquida é

equipado com a luva protetora do passeio da lêndea do silicone)

4.One ajustou-se do sistema da combustão

materiais 5.Several vulneráveis (2 grupos de hastes da ignição)

cópia 6.One do manual da operação

8. especificações materiais

Corpo da fornalha

sistema 9.Combustion

peça de controle 10.Electrical
