Tipo fornalha guardando elétrica da associação da liga 500KGS de alumínio
O tipo fornalha guardando elétrica da associação é principalmente aplicável
à terra arrendada da solução do metal não-ferroso, e à lata para ser
usado na máquina de carcaça do dado, carcaça centrífuga, carcaça da gravidade,
moldação da precisão e outros processos.

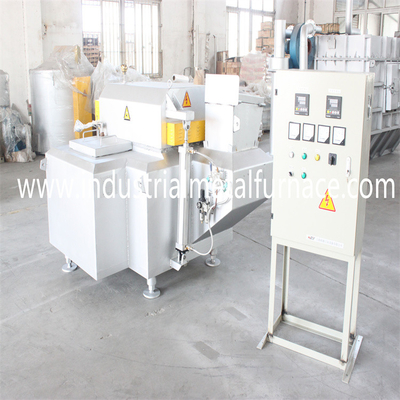

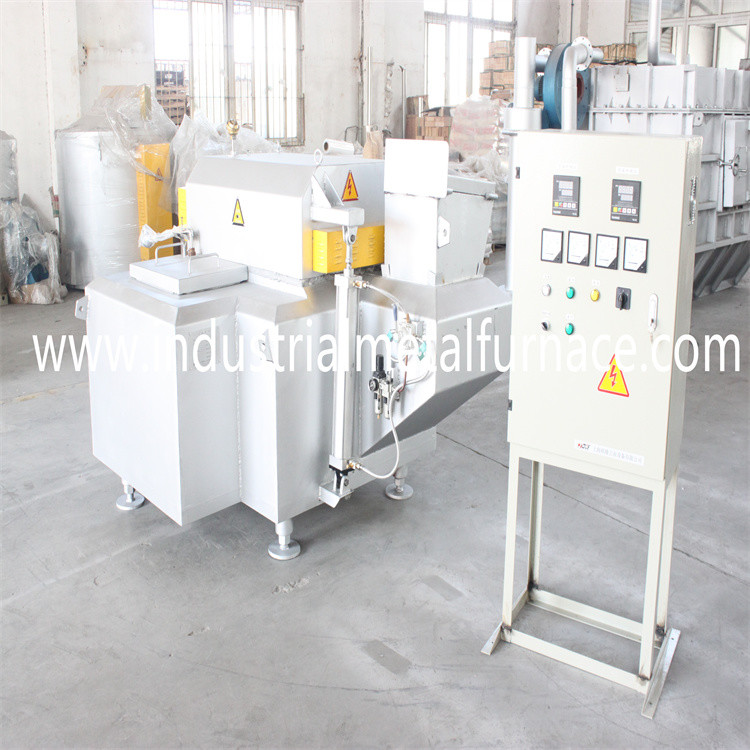

O produto consiste no corpo da fornalha, elemento de aquecimento e
caixa de controle elétrica. A parte superior do controle elétrico
a caixa é a linha de controle e a parte mais inferior é a linha elétrica.
o corpo da fornalha é composto principalmente da câmara de alimentação, porto ladling,
aquecimento e guardar a câmara da câmara, etc. O escudo da fornalha
o corpo é feito do aço da seção e da placa de aço, e alinhado com vário
materiais refratários claros. A associação derretida é construída com não a vara
castable de alumínio para assegurar a composição da liga do líquido derretido.
Um elemento de aquecimento da haste do carboneto de silicone e um material de isolação térmica
são instalados na fornalha leve superior para irradiar diretamente o alumínio
nível líquido da liga na associação derretida, com eficiência térmica alta e
manutenção, limpeza e movimento convenientes.
Ⅰ. Composição do corpo da fornalha
O corpo da fornalha do tipo fornalha da associação da terra arrendada é composto principalmente
do porto de alimentação, câmara da terra arrendada, tomada de descarga e fornalha guardar
tampa. A entrada, guardando a câmara e a tomada são integradas, e
80ACX mineral castable (material aliado) é usado para a único carcaça,
(força compressiva: 140MPa acima do ℃ 110, quando a taxa linear da mudança for 0,1%).
Isto castable tem as características não da vara de alumínio, de grande resistência,
limpeza fácil e vida útil longa. A tampa da fornalha é feita de japonês
Algodão refratário da fibra de Isolite, que tem as características de bom térmico
isolação, manutenção conveniente e vida útil longa
Ⅱ. Aquecendo-se, sistema de controlo elétrico
1). Componentes principais
1.Heating elemento - haste do carboneto de silicone (6 partes/grupo)
2.Control sistema - controlador de temperatura (tipo de Taisee), eletrônico
regulador de tensão, contator, relé, etc.
elemento da detecção 3.Temperature - par termoelétrico (cada grupo inclui
dois pares termoelétricos, um para a temperatura da atmosfera da fornalha e
o outro para a temperatura líquida de alumínio)
2). Introdução ao regulador de tensão eletrônico (controle do PID)
O tiristor é usado como o elemento de controle principal, e a mudança de
o ângulo da condução do tiristor é usado para controlar a mudança da saída
corrente e tensão. O disparador especial importado do deslocamento de fase do tiristor
o circuito integrado é selecionado para controlar o ângulo da condução do tiristor.
O controlador tem uma variedade de funções da proteção para assegurar-se de que
o controlador não danificará o equipamento externo em caso da falha.
Funções: começo, proteção macios da sobrecarga e sobre a proteção da temperatura.
Quando a corrente ou a temperatura de falha da carga aumentarem além da escala de trabalho de
o controlador, o controlador pode automaticamente desligar a saída de pulso e
pare a fonte de alimentação da carga.
3). ℃ do ± 5 da precisão de controle da temperatura (sob condições de trabalho padrão)
Ⅲ. Parâmetro técnico
| Modelo |
Poder avaliado (quilowatts) |
Capacidade quilograma (de alumínio) |
Temperatura avaliado (℃) |
Tensão avaliado (v) |
Frequência (h) |
Número da fase |
Método da conexão do elemento de aquecimento |
Tempo de aquecimento da fornalha vazia (h) |
Peso da fornalha elétrica (quilogramas) |
| SC-BCD-500 |
18 |
500 |
850 |
380 |
50 |
3 |
Y |
≤3 |
4200 |
índice da temperatura de superfície 1.Furnace: dentro de 50 graus medidos no ponto central
o corpo da fornalha 2.The pode ser ajustado pelo parafuso
o cilindro da tampa da fornalha 3.The é levantado e abaixado para facilitar a remoção da escória da parede de fornalha
lâmpada do alarme da cor 4.Three.
ⅣComponentes principais do sistema elétrico
<1>. Armário de controle personalizado. 1set
<2>. O controlador de temperatura, Taiwan TAI vê, (1 com ajuste do PID), 2 grupos;
<3>. Regulador do poder, Taiwan Taisee, 1 ajustado;
<4>. Componentes elétricos de baixa tensão, CHINT, diverso;
<5>. Pares Thermo, 2 PCes (1 para a atmosfera e 1 para o líquido de alumínio);
<6>.wire, diverso;
Ⅴ. Configuração padrão
corpo da fornalha 1.One
armário de controle 2.One
3.One ajustou-se dos elementos de aquecimento (uns outros três)
pares termoelétricos 4.Two (um para a temperatura de medição da fornalha e um para medir
temperatura de alumínio derretida) e um grupo para o apoio
cópia 5.One do manual da operação
Ⅵ. Controle de qualidade
A fornalha é justificada por 1 ano. Contudo, os materiais de consumo naturais causados pela elevação
a temperatura, com exclusão dos fatores de qualidade, não pertence ao espaço da garantia.
Além, em caso da falha devido ao misoperation, o fornecedor é responsável para o reparo,
mas uma determinada taxa será carregada, e a lista de materiais de consumo será fornecida em seguida
o reparo é terminado.
Ⅶ. Prazo de execução e tempo de cozimento
Prazo de execução: 40 dias depois que o contrato entra o efeito. O corpo da fornalha será
cozido no local por 10 dias antes do primeiro uso
