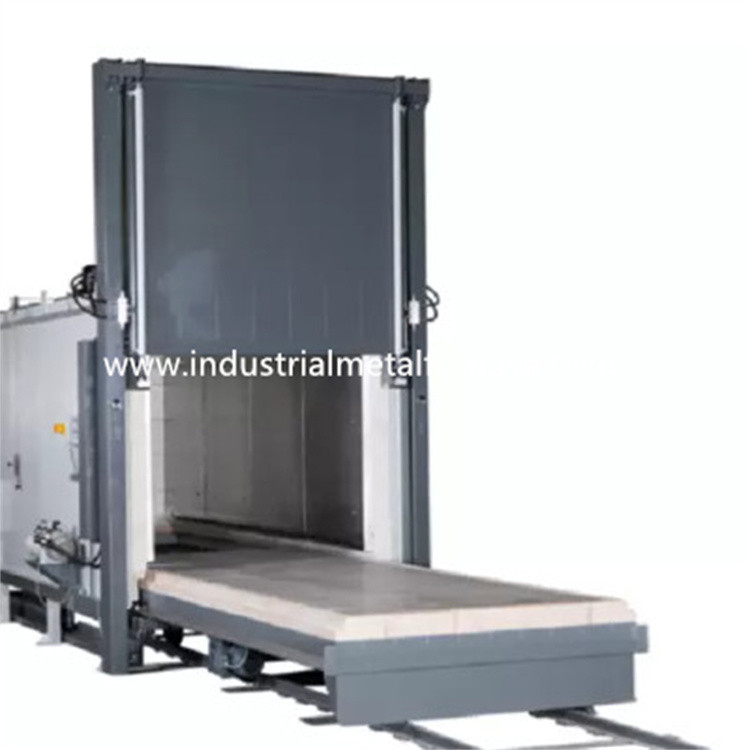

Fornalha do tratamento térmico da lareira do vagão que inclina o trole 65KW 1100*550*450 de 18 toneladas

Inclinando a fornalha do tratamento térmico do trole, fornalha de lareira do vagão

1. Aplicação

Inclinar a fornalha do trole é uma economia de energia padrão periódica

fornalha da operação com estrutura de poupança de energia super e

a economia de poder do trole 80%.The adota a selagem anticolisão

tijolo, mecanismo de gerencio do tijolo automático, selagem automática

porta do trole e da fornalha, e conexão de trilho integrada. Faz

para não precisar a instalação da fundação. Pode ser usada quando é colocada

na terra horizontal e fixado com o ferro da almofada da fundação ou

parafuso da expansão. Inclinar a fornalha do trole é usada principalmente extinguindo,

recozimento, envelhecimento e tratamento térmico das várias peças mecânicas

como o cromo alto e fundições de aço altas do manganês,

ferro fundido nodular, rolos, bolas de aço, 45 de aço e de aço inoxidável.

2. Parâmetros técnicos:

Nota: a empresa pode fornecer o projeto e a fabricação especiais de acordo com as necessidades de usuários.

3.Structural caracteriza

Escudo da fornalha:

O escudo de inclinação da fornalha do tratamento térmico do trole é soldado com placa de aço e aço da seção,

e a parte inferior do corpo da fornalha é conectada com o trilho da luz do trole. Os usuários não fazem

precise a instalação da fundação, mas precise-a somente de pô-la sobre o assoalho liso do cimento.

Forro de fornalha:

O forro de fornalha inferior do carro adota o tijolo refratário claro como o forro de fornalha,

qual salvar a energia de aproximadamente 80% comparada com a fornalha tradicional do tijolo.

a cobertura da fibra, o tijolo da farinha fóssil e o pó longos do vermiculite são usados como térmicos

materiais de isolação. A boca da fornalha adotam o tijolo anticolisão pesado e o pesado

anti tijolo de alumínio alto da pressão na superfície do trole. Além do que o labirinto

alvenaria refratária entre o corpo da fornalha elétrica e o trole, a atuação do auto

o mecanismo de selagem é usado igualmente para reduzir a perda da irradiação térmica e da convecção de

a fornalha elétrica e para melhorar a uniformidade da temperatura da fornalha.

Elemento de aquecimento:

O elemento de aquecimento é feito da ferida de alta temperatura do fio da liga da resistência na

forma espiral, que é distribuída no lado da fornalha, porta da fornalha, parede traseira e

fio do trole que coloca o tijolo, e fixado com o tijolo padrão nacional do soquete.

Placa inferior:

O trole é equipado com uma pressão e um aço moldado resistente de alta temperatura

placa inferior de fornalha para levar o workpiece. A fim impedir a escala do óxido

gerado após ter aquecido o workpiece da queda em torno do elemento de aquecimento

com a diferença entre a placa inferior de fornalha e o dano da causa ao

elemento de aquecimento, o contato entre a placa inferior de fornalha e a fornalha

o corpo adota o contato de encaixe. A fim assegurar o uso normal, é necessário a

remova frequentemente a escala do óxido sob a placa inferior da fornalha do trole.

Geralmente, remoção uma vez por semana. Durante a remoção, levante a placa inferior da fornalha

e remova a escala do óxido no sulco do fio de resistência com ar comprimido.

A atenção do pagamento para impedir que a escala do óxido cause procura um caminho mais curto no fio da fornalha.

Porta da fornalha

O dispositivo da porta da fornalha é composto da porta da fornalha, levantamento da porta da fornalha

dispositivo de pressão da porta do mecanismo e da fornalha. O escudo da porta da fornalha é

soldado pelo aço e pela placa da seção, com uma estrutura firme do quadro, que seja empilhada

com a fibra refratária que pressiona os módulos. Exige-se para ter a boa isolação térmica

desempenho e peso leve. O dispositivo de levantamento da porta da fornalha adota o dispositivo elétrico,

qual é composto principalmente do quadro de porta da fornalha, feixe de levantamento da porta da fornalha, redutor,

roda dentada, eixo de transmissão e rolamento. O levantamento da porta da fornalha é conduzido pelo

transmissão positiva e negativa no redutor. O redutor de levantamento da porta da fornalha

é equipado igualmente com um dispositivo do freio, que possa eficazmente impedir o deslocamento

da porta da fornalha durante o processo de levantamento. O dispositivo de pressão da porta da fornalha

adota a mola avançada doméstica que pressiona a estrutura. Quando a fornalha precisar

para para ser levantado, o peso do auto da porta da fornalha liberará automaticamente a fornalha

porta através da alavanca e para movê-la horizontalmente fora de uma determinadas distância e então elevação.

Quando a porta da fornalha deixa cair no lugar e a porta da fornalha precisa de ser pressionada

para baixo na polia no trole, a força da mola moverá a porta da fornalha

horizontalmente no estado da selagem da compressão através da alavanca. O dispositivo de pressão

desta estrutura não faz nenhuma fricção entre o plano da fibra na porta da fornalha e

o algodão da boca da fornalha, e tem as características do bom desempenho e do serviço longo

missão.

O quadro do trole é formado pelo aço da seção de solda, e sua rigidez não assegura nenhuma deformação

sob a carga máxima. O interior é construído com tijolos refratários, e as peças facilmente colididas e

as peças do carga-rolamento são construídas com tijolos pesados para aumentar a força estrutural do

forro de fornalha. O trole adota a estrutura automotora, e a roda dentada da movimentação do

o redutor conduz a roda de passeio para andar na trilha. O selo do trole adota automático

selo da estrutura do labirinto. Quando o trole entra na fornalha, está levantado automaticamente e

selado com a ação da inclinação da came e do rolo. Quando o trole sair, a selagem

o sulco cairá automaticamente, e a areia de selagem no sulco de selagem não precisa

para para ser adicionado frequentemente após o enchimento. Quando o trole sair, o levantamento e a redução

da porta da fornalha são controlados eletricamente, equipado com o freio eletromagnético,

qual pode impedir que a inércia batam o corpo da fornalha, e o controle do bloqueio, isto é,

após levemente ter aberto a porta da fornalha, elimine automaticamente o elemento de aquecimento e

restaure a fonte de alimentação do mecanismo de viagem do trole ao mesmo tempo. Em seguida

a porta da fornalha é fechada no lugar, eliminou automaticamente a fonte de alimentação do trole

mecanismo de viagem e para restaurar ao mesmo tempo a fonte de alimentação de elementos de aquecimento.

Virando o mecanismo hidráulico: a energia hidráulica que vira o mecanismo é

composto do motor, da bomba de atuador, da válvula de solenoide e do cilindro do óleo hidráulico.

o armário de controle é controlado pelo botão elétrico, e o anti dispositivo da reviravolta é instalado

para assegurar o uso conveniente.

Nota: o algodão de poupança de energia da fibra pode ser selecionado para o forro de fornalha, e

o efeito de poupança de energia é mais óbvio, até aproximadamente 60%.
