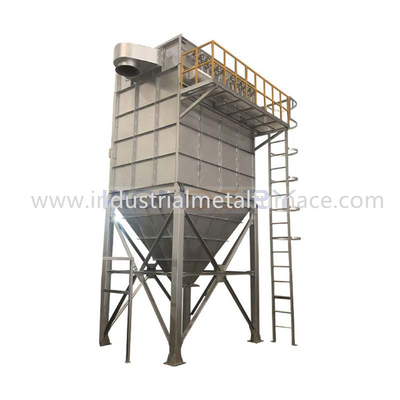

tipo coletor do saco de 1200Pa 1.5m/Min Industrial Metal Melting Furnace de poeira 2000mm

Tipo fácil de operar de tamanho médio de alta qualidade novo coletor do saco de poeira

1. Aplicação

Este equipamento é para o tratamento do gás de conduto de alta temperatura.

O sistema de tratamento adota a remoção de poeira da dois-categoria. O de primeiro grau

adota o coletor de poeira de grande eficacia, que é usado principalmente para tratar

partícula grosseira produzida durante o derretimento nas fornalhas de derretimento de alumínio,

e tem o grande efeito refrigerando. A segunda categoria adota de grande eficacia

coletor de poeira do saco da remoção de poeira do pulso, que pode filtrar a poeira até 99,5%,

cumprindo a exigência nacional do padrão de emissão. O ar do tratamento

o volume do sistema da remoção de poeira é 17000 m3/H.

Determinação da área de filtro do coletor de poeira: a velocidade do vento do filtro é

1.5m/min, a área de filtro é 15m2, e o coletor de poeira adota o pulso

anti filtro de saco do pulso da condensação.

2. Princípio de funcionamento

2,1 o coletor de poeira é do anti tipo coletor do pulso da condensação de poeira.

2,2 o coletor de poeira é do único projeto da fileira, com os 120 sacos de filtro e

uma área total da filtragem de 15m2.

2,3 o saco de filtro adota o tamanho padrão do × 2000 do φ 130, e

o material é anti agulha do poliéster da condensação sentiu.

2,4 o tipo externo do filtro é adotado para o coletor de poeira, e o filtro

o saco do coletor de poeira é conectado com a placa riffled na mola

anel de expansão, formando a separação entre o ar e o gás empoeirado.

2,5 o sinal de pulso é enviado à válvula de solenoide do pulso pelo controlador do pulso,

e a válvula de solenoide do pulso ejeta ar comprimido para fazer o saco de filtro

deformação radial e para agitar fora a poeira.

2,6 há uma porta de acesso na parte superior do coletor de poeira, que é usado

para a manutenção e a mudança do saco (a manutenção, o reparo e a mudança do saco

do coletor de poeira pode ser levado fora da máquina, sem entrar

o interior do coletor de poeira).

2,7 o armário de controle elétrico do coletor de poeira adota a estrutura de

porta, que é poeira-prova, e impermeável selados.

2,8 a fim impedir a alta temperatura do gás de conduto que entra na poeira

o removedor, um ponto de medição da temperatura é grupo na tubulação do removedor da poeira.

O indicador da temperatura é instalado no ponto de operação da fornalha

e equipado com um dispositivo de alarme para lembrar o operador que a temperatura

a elevação do removedor da poeira é demasiado alta e toma a medida do suplemento ao ar fresco a

assegure a operação segura do sistema inteiro da remoção de poeira.

seleção de 2,9 fãs: de acordo com o volume de ar do projeto do sistema, 1 grupo de

O fã de esboço induzido da caldeira de G4-73-10D é adotado, com única pressão total de

3251-3018pa, volume de ar de 25566-32083m3/h, motor de Y150M-4 e

poder de 18.5kw.

controle de sistema 2,10: de acordo com as exigências do processo do sistema,

um armário de controle é ajustado para o coletor de poeira e o sistema de controlo da temperatura

para controlar a monitoração do sistema e de temperatura da limpeza da poeira do pulso do

o coletor de poeira, e o fã principal são começados pelo conversor de frequência.

3. Características do equipamento

3,1 o anti filtro de saco do pulso da condensação é um tipo da remoção de poeira combinada unidade

equipamento com grande volume de ar, baixa velocidade do vento de filtração, boa remoção de poeira

efeito, eficiência alta da remoção de poeira, operação segura, manutenção conveniente

e superfície coberta pequena. Produção modular, qualidade estável.

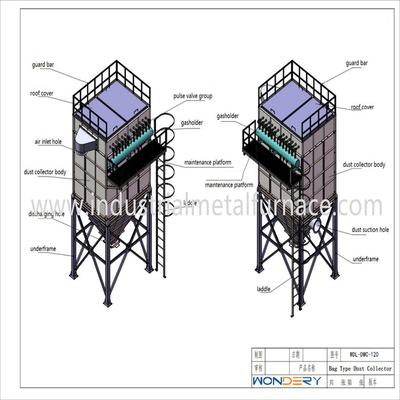

3,2 princípio de funcionamento: O coletor de poeira é composto da caixa superior, caixa média,

funil da cinza, placa de guia, apoio, componente do saco de filtro, dispositivo da injeção, proteção

sistema, sistema de controlo, etc. O gás empoeirado entra no funil da cinza com

tubulação da diversão. Sob a orientação do sistema de diversão do funil da cinza,

a grande poeira da partícula cai diretamente no funil da cinza após a separação, e

o resto da poeira entra na área de filtração da caixa média com o fluxo de ar.

o gás limpo filtrado é descarregado através da caixa superior e da tubulação de exaustão

através do saco de filtro. Com o progresso da circunstância de filtração, quando a poeira

na superfície do saco de filtro alcança uma determinada quantia, o controle da limpeza da poeira

o dispositivo abrirá a válvula do pulso eletromagnético para a injeção de acordo com o grupo

procedimento para agitar fora a poeira no saco de filtro. A poeira que cai na cinza

o funil é descarregado através da válvula de descarga da cinza.

3,3 a área e o comprimento de filtro podem ser ajustados. A quantidade de filtro-saco pode ser

mudou para adaptar-se ao volume de ar necessário.

3,4 o filtro de saco do pulso da anti-condensação é um filtro externo. A poeira-contenção

o gás é fora do saco de filtro quando o ar puro for dentro do saco de filtro, e do saco

a boca é ascendente. Pulso de começo que jorra fazendo ao saco a deformação radial, e

agite fora a poeira.

3,5 o coletor de poeira adota o método de limpeza em linha da cinza.

3,6 o método secundário da distribuição de ar é adotado para deixar o fluxo de ar poeira-carregado em

a área de filtro através da tubulação do guia e do sistema da distribuição de ar, que assegura

a uniformidade e a lisura da entrada de ar da unidade, para melhorar a utilização

relação da área de filtro e a vida útil do material do filtro.

3,7 o saco de filtro adota o tipo do anel de expansão da mola com uma boa selagem

desempenho e uma velocidade rápida da substituição. Abra a tampa superior e substitua-a

o saco por 1-2 pessoas.

3,8 a estrutura do saco adota uma estrutura estrela-dada forma (10 reforços) com η-dado forma

tubulação curto de carimbo fria na parte superior para assegurar ao positionof vertical o quadro do saco

e para proteger a segurança da boca do saco de filtro durante a injeção. Evita o filtro

o saco que cola depois que o coletor de poeira funciona por um período de tempo, assegura o liso

mude do saco, e reduza o dano ao saco em processo de mudar o saco.

3,9 o coletor de poeira adota um telhado removível e uma plataforma para a manutenção e

escada rolante, que é conveniente para que os pessoais revisem, para usar-se e controlar.

4. componentes-chave

4,1 para o coletor de poeira inteiro, o saco de filtro e a válvula do pulso eletromagnético

são os componentes-chave.

4,2 a qualidade do material do filtro afeta diretamente a eficiência da remoção de poeira de

o coletor de poeira, e a vida do saco de filtro afetam diretamente o custo de operação de

o coletor de poeira. Consequentemente, o anti feltro da agulha do poliéster da condensação é selecionado

de acordo com o ambiente da operação e as condições médias do coletor de poeira.

Este material do filtro é o material de filtração de superfície, que pode limpar a poeira completamente,

reduzindo a possibilidade de poeira que endurece-se depois que a poeira é distribuída na superfície de

o saco de filtro, e o material do filtro têm uma longa vida. Além, nós melhoramos

a estrutura do coletor de poeira para assegurar-se de que a vida útil do material do filtro

não é menos de dois anos.

4,3 o diafragma importado é selecionado para a válvula do pulso eletromagnético, e

a pressão da injeção é 0.5-0.7mpa. O diafragma é durável, e sua vida útil

são mais de 1 milhão vezes, de que cumpre as exigências da operação eficiente

a válvula de solenoide do pulso.

5. Parâmetro técnico

serviço das vendas 6.Post

Período de garantia do produto: 13 meses da data da expedição. O vendedor é responsável

para reparar o equipamento ou substituir as peças quebradas se as falhas são causadas pela fabricação

os defeitos, mas os danos causados pela operação defeituosa pelos trabalhadores devem ser reparada pelo comprador

próprio ou pelo vendedor em uma determinada taxa de carga. (peças Fácil-gastas, e consumo natural

das peças de alta temperatura não são incluídos na garantia.)
