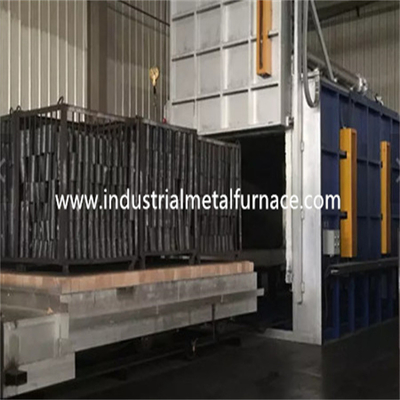

Fornalha inferior do carro elétrico da fornalha do tratamento térmico 1400℃ para eixos e ferramentas 1500×800×800mm

Fornalha elétrica do tratamento térmico 1400℃,

Fornalha do deleite de calor para eixos e ferramentas

1. Aplicação

A fornalha de lareira elétrica do vagão RT3-120-14 é usada principalmente para

o tratamento térmico das peças da construção de aço, moldou as peças de aço, barra do eixo

peças, produtos de aço da ferramenta, etc.

2. Introdução estrutural

A fornalha inferior do carro RT3-120-14 é compreendida principalmente do corpo da fornalha,

sistema do forro, da porta da fornalha e da compressão da porta, vagão, elemento de aquecimento,

e sistema de controlo da temperatura.

escudo de 2,1 fornalhas

O corpo de aço da fornalha da fornalha para o tratamento térmico dos metais é feito

das placas de aço secionais de aço 6-8# e de 3-14mm. Há uma camada de isolação

placa do asbesto no escudo da fornalha para reduzir a temperatura do escudo.

a placa do asbesto é colada com algodão de alumínio da fibra do silicato com temperatura

resistência de 1000 graus, para assegurar-se de que a temperatura do escudo seja menos

do que 50℃.

A porta da fornalha do deleite de calor é levantada eletricamente para cima e para baixo pela grua.

A superfície exterior do escudo da fornalha é tratada com a pintura ambiental a

faça-o bonito.

forro de fornalha 2,2

2.2.1 o calor que trata fornalhas e forro do equipamento é feito da mulite do AL₂O₃ de 75%

tijolos;

2.2.2 temperaturas máximas do forro de fornalha são 1400℃.

taxa do furo de ar 2.2.3: 5-6%;

condutibilidade 2.2.4 térmica: KcaL/m.h.c>0.9;

sistema 2,3 de isolamento de corpo e de vagão da fornalha

O material de isolação é próximo ao fora do forro de fornalha e consiste

de 4 camadas.

primeira camada: tijolos da mulite, resistência térmica de 1400℃;

?a camada: tijolos de alumínio altos claros, resistência térmica de 1250℃;

ó camada: algodão de alumínio da fibra do silicato, resistência térmica de 1100℃;

4o camada: tijolo da farinha fóssil, resistência térmica de 900℃;

A camada que é próxima ao escudo da fornalha é feita do algodão e do asbesto da fibra

placa, resistência térmica de 500-800℃;

Toda a camada da isolação é feita de tijolos padrão com tamanho de 230×113×65mm.

elemento de aquecimento 2,4

2.4.1 o elemento de aquecimento são feitos da haste do carboneto de silicone U30;

2.4.2 o elemento de aquecimento são divididos em 2 zonas.

2.4.3 os elementos de aquecimento são distribuídos em ambos os lados da câmara e do vagão da fornalha.

hastes para a câmara da fornalha, hastes do carboneto de silicone 18pcs do carboneto de silicone 6pcs para o vagão.

armário de controle 2,5

zona de controle 2.5.1: 2 zonas;

2.5.2 PID automático e controle de programa;

2.5.3 sobre a função de sem energia da temperatura, sobre a temperatura soam fora da função do alarme;

2.5.4 armário de GGD com pulverizador eletrostático;

2.5.5 controlador de temperatura de Changzhou Huibang GR858P;

sistema de medida de 2,6 temperaturas

2.6.1 os pares térmicos são tipo de S, núcleo do ródio da platina-platina;

bainha 2.6.2 de pares térmicos: tubo do corindo;

parâmetros 3.Main técnicos

4. Espaço da fonte

5. Origem dos componentes
