1. Aplicação
3. Introdução estrutural

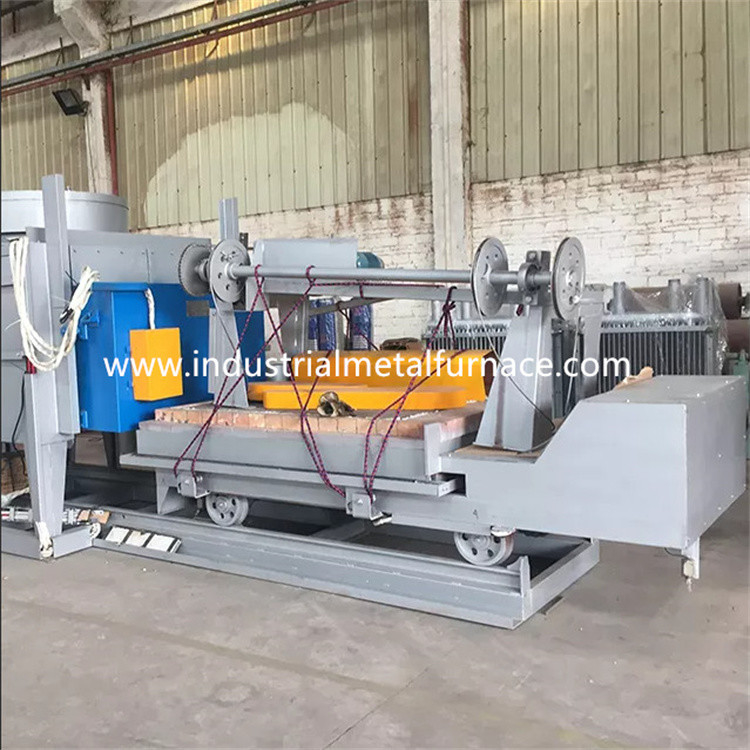

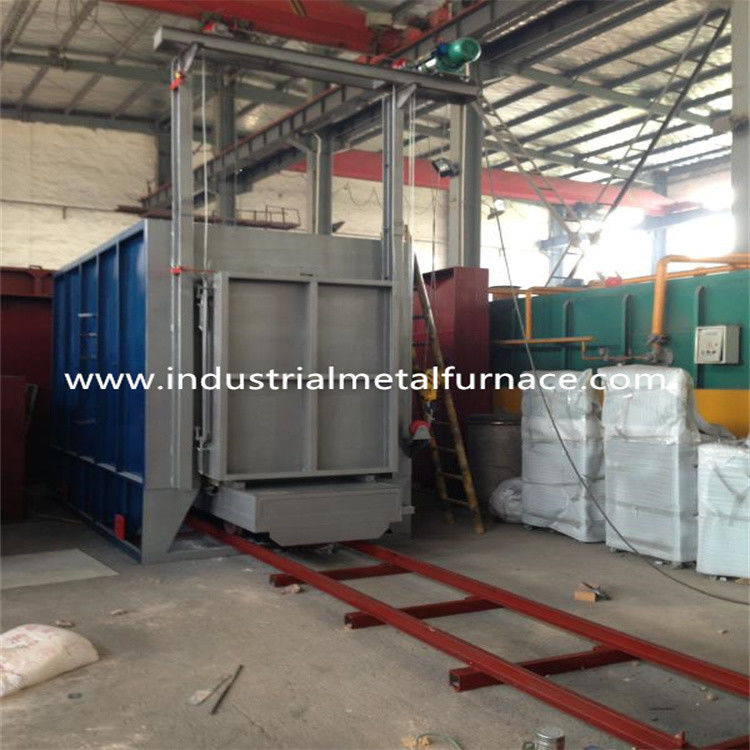

A fornalha de lareira do vagão RT3-320-6 é compreendida principalmente de
corpo da fornalha, forro, porta da fornalha e mecanismo de levantamento da porta,
mecanismo da compressão da porta da fornalha, vagão e mecanismo do desenho,
selo entre o corpo da fornalha e o vagão, o elemento de aquecimento e dispositivo fixo,
sistema de controlo automático da temperatura da fornalha.
forro
O corpo de alta temperatura da fornalha de lareira do vagão é construído com um sistema da todo-fibra.
O material de alinhamento usado é fibras de alumínio da qualidade fixadas pelas peças de aço redondas.
As fibras de alumínio são pre-comprimidas em blocos (gravidade da compressão:
≥230Kg/m3) e então fixo ao corpo da fornalha pelas peças de aço inoxidável redondas.
Esta estrutura de alinhamento refratária tem as vantagens da baixa condutibilidade de calor,
capacidade forte de anti-choque, e luta contra a erosão. O forro tem uma espessura total de
260mm. A fibra de alumínio do silicato resiste uma temperatura máxima de 100℃.
Sistema de circulação do ar quente:
A fornalha do tratamento térmico é compreendida principalmente de três fãs de fluxo axial na fornalha.
O calor emissor pelo elemento de aquecimento é fundido uniformemente à área de trabalho eficaz
pelo fã de circulação através da placa de guia do vento. A placa de guia do ar é feita de 1Cr18Ni9,
e o fã e o eixo são feitos de 1Cr18Ni9Ti. A fim assegurar o uso normal dos rolamentos,
o método refrigerando é refrigerar de ar.
