tratamento térmico elétrico industrial do vagão de 5000×2500×1500mm
Fornalhas com controle do PLC
1. Aplicação

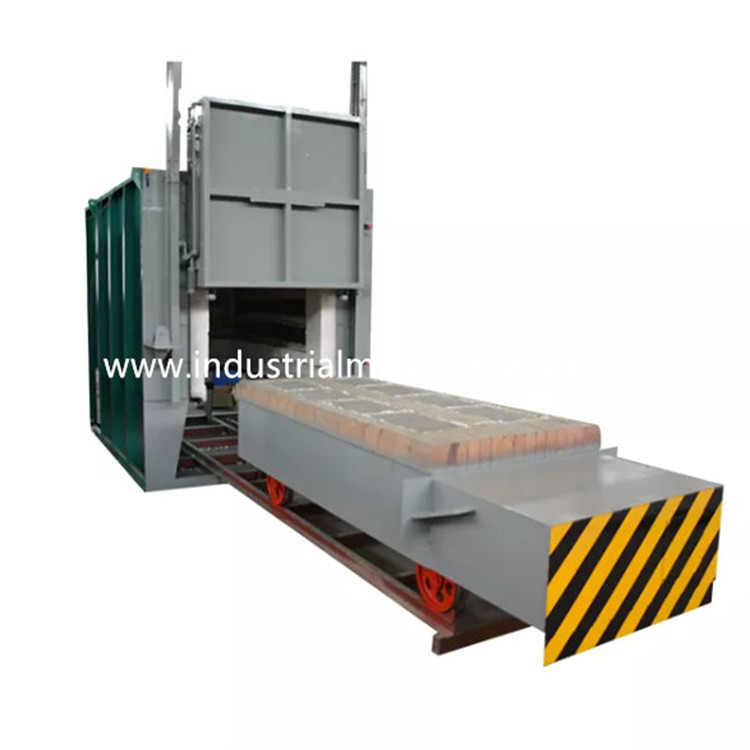

A fornalha de lareira elétrica do vagão RT3-600-12 é usada principalmente para
recozimento e tratamento térmico das peças da construção de aço, liga da solução
peças e peças de aço inoxidável, etc.
parâmetros 2.Main técnicos
| Não. |
Artigo |
Parâmetros técnicos |
| 1 |
Poder avaliado |
600KW (1-100%) ajustável |
| 2 |
Fonte de alimentação |
380V, 3P, 50Hz |
| 3 |
Temperatura avaliado |
1250℃
(Temperatura de trabalho normal: 850-1200℃)
|
| 4 |
velocidade da elevação da temperatura da fornalha da Não-carga |
horas ≤2.5 |
| 5 |
Zona de controle |
4 zonas |
| 6 |
Tamanho de trabalho eficaz |
5000×2500×1500mm (L×W×H) |
| 7 |
Tamanho total da fornalha |
5800×3600×2950mm (L×W×H)
A altura não inclui a altura do quadro de porta da fornalha
|
| 8 |
Tamanho total do vagão |
6100×2600×950mm (L×W×H) |
| 9 |
Superfície coberta que inclui o vagão para dentro e o comprimento exterior do movimento |
12500*3000mm (L*W) |
| 10 |
Conexão do elemento de aquecimento |
Y |
| 11 |
Uniformidade da temperatura |
±10℃ |
| 12 |
Precisão da medida da temperatura |
±1.5℃ |
| 13 |
consumo de potência da fornalha da Não-carga |
≤18% |
| 14 |
Método de controle da temperatura |
SCR, regulador do PID; Controlador de temperatura de Shimaden com 485 relações de comunicação, tela táctil de 10,1 polegadas (pode gravar dados históricos, processo do armazenamento, de disco de U exportação, screenshots e outras funções, com alarme de temperatura excessiva)
Controle do toque screen+PLC: o tela táctil é conectado ao computador do cliente. Modo de uma comunicação: Relação de Modbus tcp. O armário de controle da fornalha transmite dados do tempo real ao computador do cliente, e o computador do cliente pode controlar o funcionamento e o aquecimento da fornalha remotamente.
|
| 15 |
elevação da temperatura de superfície da fornalha |
<45℃ |
| 16 |
Elemento de aquecimento |
0Cr27AL7Mo2 (tira) HRE |
| 17 |
Placa de cara do vagão |
Cr25Ni20, espessura de 30mm, aço resistente ao calor |
| 18 |
Método de carga |
Produto carregado no vagão, e então em movimentos do vagão na fornalha |
| 19 |
Método da abertura da porta da fornalha |
up-down elétrico de 2 toneladas da grua, selado pelo auto-peso da porta |
| 20 |
Método movente do vagão |
Pelo redutor de velocidade cycloidal da engrenagem do pino |
| 21 |
Poder de condução do vagão |
5.5KW |
| 22 |
Forro de fornalha |
Fibra refratária de alta temperatura |
| 23 |
Capacidade de carga |
10 toneladas |
3. introdução estrutural
A fornalha do deleite de calor da lareira do vagão RT3-600-12 é compreendida principalmente do escudo da fornalha,
sistema do forro, da porta da fornalha e da compressão da porta, vagão, elemento de aquecimento
e fixou o dispositivo, e o sistema de controlo da temperatura.
sistema de controlo 3,1 elétrico
Controle de temperatura: a temperatura de cada zona de aquecimento da fornalha do metal do industrail pode ser
controlado separadamente.
A fornalha adota o controlador de temperatura inteligente para controlar a temperatura que tem
função deajustamento para calcular o parâmetro ideal do PID e para conseguir uma estabilidade de temperatura.
O controlador de temperatura tem as funções do alarme de temperatura excessiva e de pares térmicos
proteção da ruptura.
A fornalha de lareira do vagão tem 4 zonas de controle da temperatura para controlar o enlace entre
temperatura e os movimentos de motor. Cada zona é ajustada com um alarme de temperatura excessiva.
O laço de aquecimento adota o controle do SCR e do disparador do dobro-sentido. O poder é regulado
na maneira regulamentar proporcional do tempo.
O sistema da atuação do controle é um grande-poder que provoca um completo com um radiador e
sistema de refrigeração do ar. Há igualmente um interruptor do ar. O laço de aquecimento é equipado com o amperímetro,
voltímetro, elemento de aquecimento -fora no indicador, poder-na proteção do bloqueio, e no enterramento seguro
medidas.
Controle do movimento: Os controles do sistema de controlo principalmente o movimento do up-down da porta, porta
compressão, e porta -para fora no movimento. Os movimentos são ligados igualmente necessariamente a
assegure a segurança da operação.
