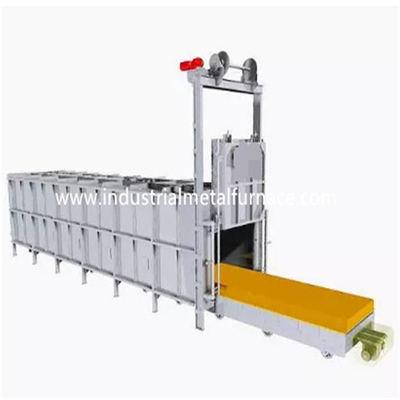

Todo o tipo de Bell fornalha da fibra 380V 3P do tratamento térmico que extingue

tipo de Bell fornalha da Todo-fibra do tratamento térmico, calor que trata a fornalha

1.Application

O tipo de sino completo fornalha da fibra do deleite de calor da separação pode ser usado normalizando, tratamento térmico extinguir, moderar e outro de materiais e de peças do metal. É famoso para a conservação de energia, a praticabilidade e a novidade.

características 2.Main

1,1 a estrutura inteira da fornalha do tratamento térmico da fibra é adotada, que tem o desempenho de poupança de energia excelente. Comparado com a fornalha de resistência do tijolo da mesma especificação, salvar a energia por 30 ~ 38%, e a taxa de aquecimento é dobrado.

1,2 o corpo da fornalha é claro. O corpo da fornalha pode facilmente ser removido através do mecanismo manual ou do dispositivo elétrico para mostrar a plataforma da fornalha, que é conveniente para carregar e descarregar.

1,3 o corpo da fornalha é movido, que é conveniente para a manutenção e o reparo de equipamento e melhora a vida útil da fornalha.

1,4 a fornalha para o sistema do tratamento térmico pode ser usada com uma tampa e posições múltiplas da fornalha para melhorar a produtividade e salvar o investimento.

3.Structural caracteriza

corpo da fornalha 3,1, forro de fornalha e elemento de aquecimento moventes:

A. O corpo móvel da fornalha é soldado no escudo pela placa de aço e pelo aço da seção, e os materiais incluem o aço do canal, o aço do ângulo, a placa de aço, etc.

B. O forro de fornalha do deleite de calor é pressionado em um módulo com todo o algodão da fibra e fixado no apoio do escudo da fornalha através dos elementos de aço inoxidável.

C. O elemento de aquecimento adota a correia ondulada da resistência, que é pendurada e fixada em ambos os lados e no forro de fornalha da parede traseira através dos pregos de alumínio altos da porcelana.

plataforma fixa da fornalha 3,2, forro de fornalha, elemento de aquecimento e placa inferior de fornalha:

A. O corpo fixo da plataforma e da fornalha do forno do tratamento térmico para adotar o aço do canal como o quadro, e a placa de aço é soldado na bracola.

B. O forro de fornalha da resistência elétrica é feito do tijolo da isolação, tijolo claro da argila, tijolo pesado da argila e assim por diante.

C. O elemento de aquecimento é colocado no sulco do forro de fornalha com fio de resistência espiral e fixado com o fio que coloca o tijolo.

D. A placa inferior da fornalha é feita de acordo com o forro de fornalha do trole, e os entalhes de expansão são reservados entre se.

3,3 dispositivo movente do corpo da fornalha: o dispositivo movente do corpo da fornalha adota o redutor cycloidal da roda da agulha, que conduz a roda de passeio do aço de molde com a corrente, a roda dentada, o eixo de transmissão e do carregamento conseguir o efeito da transmissão. O dispositivo do limite limita a posição do corpo da fornalha.
