Controle automático do potencial do nitrogênio da fornalha da nitruração do gás da resistência elétrica de 80KW 850C

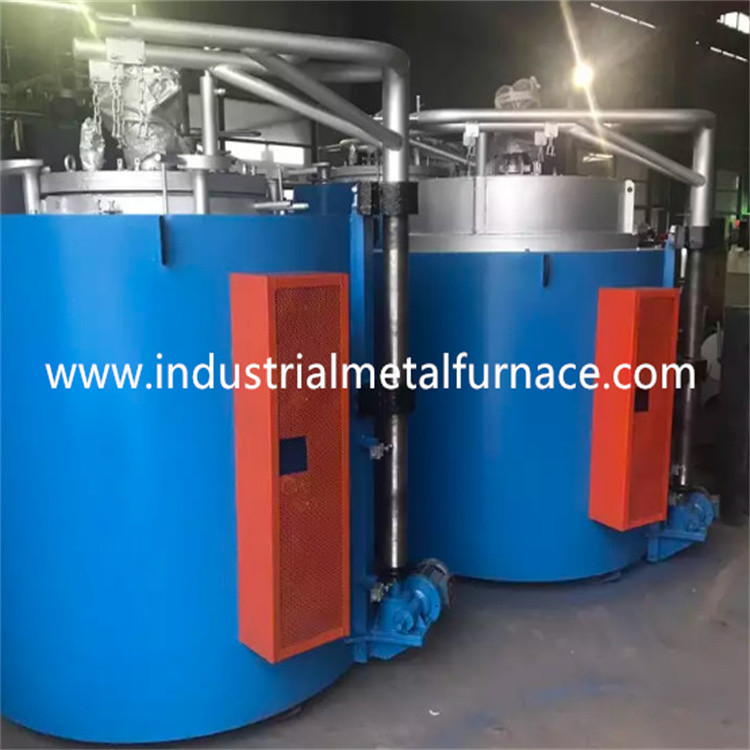

Fornalha de Pit Type Furnace Gas Nitriding da resistência elétrica com controle automático do potencial do nitrogênio

1.Application

Esta série de tipo fornalhas do poço RN2-80-6 da nitruração (referiu em seguida fornalhas tão elétricas) é as fornalhas elétricas periódicas, que são usadas para a nitruração macia do gás do aço carbono, do aço de liga, do ferro fundido, dos produtos da metalurgia de pó e dos outros materiais. Ao mesmo tempo, a fornalha do tratamento térmico é usada igualmente para a carburação do gás das peças do aço carbono.

especificações 2.Technical

condições 3.Service

3,1 uso interno.

3,2 a temperatura ambiental do tipo fornalha do poço está dentro da escala – de 5℃-40℃.

3,3 a humidade relativa média mensal na área do uso não é mais de 85%, e a temperatura média mensal não é mais alta do ℃ 30.

3,4 não há nenhuns poeira condutora, gás explosivo e gás corrosivo que pode seriamente danificar o metal e a isolação ao redor.

3,5 nenhumas vibração e turbulência óbvias.

introdução 4.Structure

Este tipo fornalha do poço do tratamento térmico é uma fornalha periódica da operação, que seja composta do corpo da fornalha, do sistema de selagem e do sistema de controlo da temperatura.

O tipo fornalha do poço do tratamento térmico é composto do escudo da fornalha, forro de fornalha, elementos de aquecimento, abafa o tanque, a tampa da fornalha, o fã, o mecanismo de levantamento da tampa da fornalha, etc.

Escudo da fornalha: soldado do aço da seção e da placa de aço. Um aço do canal 14# é soldado fora do escudo da fornalha para instalar o dispositivo de levantamento da tampa da fornalha.

Forro de fornalha: é uma estrutura composta. A camada refratária adota tijolos refratários claros com uma gravidade específica de 0.6g/cm3, e a camada da isolação adota a fibra refratária do silicato de alumínio. A espessura do forro de fornalha é 300 milímetros, que pode eficazmente salvar a energia e reduzir o consumo.

Elemento de aquecimento: o fio alto da liga da resistência 0cr25al5 produzido pelo Pequim Shougang é ferida em uma forma espiral e colocada no fio que coloca o tijolo do forro de fornalha. O aquecimento é dividido em duas zonas de controle da temperatura.

Abafar o tanque: o aço 1Cr18Ni9 resistente ao calor é usado soldando e moldando, e a embalagem do asbesto ou o tipo borracha de “O” de silicone são usados selando abafam o tanque e a tampa da fornalha. E tome refrigerar de água abaixo para assegurar o uso a longo prazo do anel de selagem.

Tampa da fornalha: seu painel é processado da placa A3 de aço de 35mm. A caixa da isolação da tampa da fornalha é soldada com aço resistente ao calor de aço inoxidável e isolada com algodão de alumínio da fibra do silicato. A tampa e para abafar o tanque do tipo fornalha do poço para o tratamento térmico dos metais é selada refrigerar dobro da selagem e de água. A tampa da fornalha é equipada com o fã água-de refrigeração, o injetor do gotejamento de três furos, o calibre de pressão em forma de u, a tubulação de exaustão, etc. O gás da amônia é estendido à bobina na parte mais inferior do abafa o tanque pelo gotejamento de três furos através do encanamento através da estabilização da pressão, da secagem e da válvula de solenoide.

Fã: é instalado na tampa da fornalha, e seu impulsor adota as pás do ventilador centrífugas soldadas com a placa 1Cr18Ni9Ti de aço resistente ao calor, que são montados após testes dinâmicos e estáticos do equilíbrio. O selo entre o fã e o eixo adota a estrutura coligada e adota refrigerar de água.

Tipo mecanismo de levantamento do poço da tampa da fornalha: o levantamento da tampa da fornalha é terminado pelo mecanismo de levantamento elétrico do parafuso movimentador. Quando a tampa da fornalha precisa de ser levantada, contanto que o motor estiver ligado, a tampa da fornalha aumentará lentamente. Se a tampa da fornalha precisa de ser abaixada, gire no parafuso movimentador do motor para abaixar, e a tampa da fornalha será abaixada lentamente. No eixo de levantamento, há dois interruptores de limite. Quando o eixo de levantamento aumentar, o interruptor de limite mais baixo eliminará automaticamente a fonte de alimentação do fã elétrico para evitar a operação perigosa; Quando a tampa da fornalha é levantada bastante, o limite superior eliminará automaticamente a fonte de alimentação do motor para evitar acidentes.

A temperatura é controlada por retificador controlado de silicone do PID, e a temperatura é controlada pelo controlador de temperatura de Shanghai Guolong.      O grande e poder pequeno pode ser ajustado, e o desequilíbrio atual trifásico pode igualmente ser ajustado. O instrumento de Shanghai Dahua grava a temperatura. Há igualmente um conjunto completo de armário de controle, com alarme audível e visual, interrupção atual automática e outras funções.
