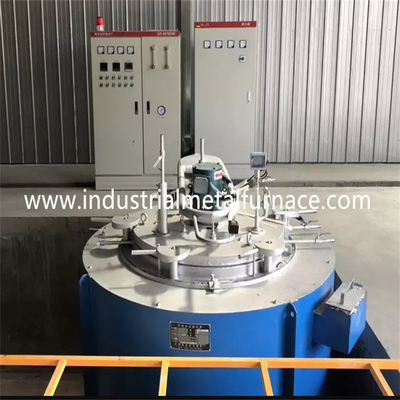

tratamento térmico industrial Pit Type Gas Nitriding Furnace 75KW de 650C 75kw

tipo industrial fornalha do poço do tratamento térmico 75kW da nitruração do gás

1.Application

Esta série de fornalhas da nitruração do gás 75kW é as fornalhas elétricas periódicas, que são usadas para a nitruração macia do gás do aço carbono, do aço de liga, do ferro fundido, dos produtos da metalurgia de pó e dos outros materiais. O tipo fornalha do poço da nitruração pode ser tipo do vácuo ou tipo do não-vácuo.

desempenho 2.Main técnico

1. Poder avaliado 75KW

2. Tamanho de trabalho eficaz: Φ 800×1000mm

3. Tensão de fonte de alimentação 380V 50Hz

4. Controle de temperatura da zona de aquecimento: 2 zonas

5. Número de fases do poder/método da conexão: Y;

6. ℃ avaliado da temperatura 650

7. Controle do PID do modo de controle da temperatura, controlador de temperatura de Shanghai Guolong, registrador sem papel da temperatura com alarme de temperatura excessiva;

8. ℃ do ± 2 da precisão de controle da temperatura

9. Uniformidade do ℃ do ± 8 da temperatura da fornalha

10. Consumo de potência vazio da fornalha: ≤ 18%

11. Temperatura da parede exterior do ℃ do ≤ 45 do escudo da fornalha

12. Elemento de aquecimento: 0Cr25Al5

13. Modo de aquecimento: quatro lados

14. Alinhando o formulário: estrutura completa da fibra

15. Levantamento elétrico de levantamento do parafuso do formulário da tampa da fornalha

3. Introdução da estrutura

Esta fornalha elétrica é uma fornalha periódica da operação, que seja composta do corpo da fornalha, do sistema de selagem e do sistema de controlo da temperatura.

É composto do escudo da fornalha, forro de fornalha, elementos de aquecimento, abafa o tanque do tubo, a tampa da fornalha, o fã, o mecanismo de levantamento da tampa da fornalha, etc.

A fim cumprir as exigências refrigerando dos clientes para workpieces, o dispositivo refrigerando rápido instala um ventilador na parte inferior do tipo fornalha do poço do tratamento térmico, e abre diversos portos refrigerando na parte superior do corpo da fornalha. Quando a fornalha elétrica funciona, feche os portos refrigerando. Ao irradiar o calor, abra o porto da irradiacão e o fã, de modo que o ar nos fluxos da fornalha e traga para fora o calor, para conseguir a finalidade de refrigerar rápido.

sistema de controlo 4.Electrical

O controle de temperatura adota o controlador de temperatura de Shanghai Guolong. Ajustando seus parâmetros razoáveis, o controle de zona de temperatura pode ser conseguido. Usando sua função deajustamento em linha, os parâmetros do PID da fornalha podem ser calculados para conseguir a estabilidade de temperatura ideal.

O controle de aquecimento adota o tipo de disparador do tiristor. O poder de aquecimento da saída pode ser mudado para realizar o controle de temperatura na zona de temperatura.

Temperatura sobre o sistema de alarme da temperatura no circuito de controle do aquecimento; em caso da temperatura excessiva em alguma área (sobre o alarme do desvio é adotado geralmente), o contator de alta potência no circuito principal eliminará o circuito de aquecimento principal nesta área. Ao mesmo tempo, o alarme audível e visual para a fornalha da nitruração será dado.

Todos os contatores da C.A., fusíveis rápidos, relés intermediários, interruptores do curso, interruptores da operação, botões, indicadores do sinal e outros dispositivos do controlador, operação e dispositivos de exposição principais são produtos seguros produzidos por fabricantes conhecidos no país e no estrangeiro (tipo de Delixi). Os instrumentos de indicação da corrente e da tensão têm a vida útil sensível, exata, segura e longa.

Armário de controle elétrico: o corpo do armário do tipo fornalha do poço da resistência elétrica adota o armário de controle fabricado por fabricantes profissionais de acordo com padrões elétricos. O tamanho, a estrutura e a cor do armário cumprem com as normas de uso geral no país e no estrangeiro, e a instalação, a fiação e a identificação dos dispositivos no armário cumprem com os padrões relevantes.

A conexão do armário de controle ao circuito principal do corpo da fornalha adota o núcleo de cobre o fio isolado. Todas as identificações do número do fio serão feitas de materiais especiais do número do fio e imprimiram formalmente para evitar o número do fio que cai. Todos os fios na trincheira são identificados por meio de números do fio cada dois medidores para facilitar a inspeção de cada linha durante a manutenção.

5. Após o serviço e o compromisso de vendas

A fornalha da nitruração do gás é justificada por 13 meses da data da expedição.
