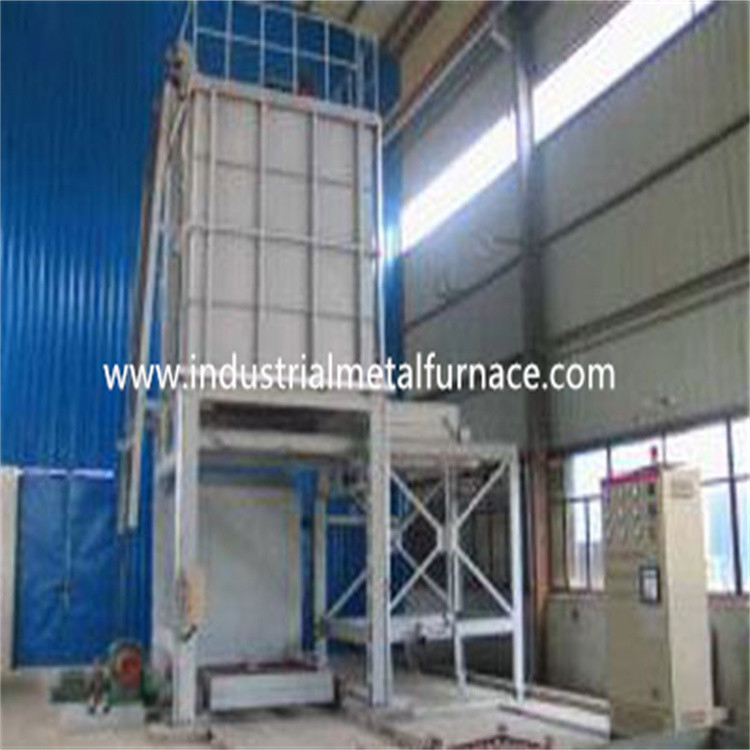

650 processo extinguindo rápido do tratamento térmico da fornalha T6 da liga de alumínio do grau
vista 1.Overall
A liga de alumínio que extingue a fornalha de resistência do tratamento térmico é uma fornalha de resistência periódica da operação, que seja usada principalmente para o tratamento da solução contínua tal como extinguir e moderar rápidas de carcaças da liga de alumínio.
2.Advantages
Os workpieces da fornalha adotam a operação de suspensão, com o bons estado do ciclo e temperatura térmicos do uniforme.
Depois que a conclusão da fase do aquecimento e da terra arrendada, o workpiece pode rapidamente cair da fornalha ao meio extinguindo na associação dentro de 12 segundos, e a qualidade extinguindo do tratamento é alta.
O sistema de controlo da temperatura adota o tiristor de cruzamento zero do disparador do PID e a elevada precisão de Shanghai Guolong com medidor inteligente do controle de temperatura, a fornalha extinguindo rápida do tratamento térmico tem a boa estabilidade e o alarme de temperatura excessiva para assegurar-se de que a temperatura do workpiece vá overhigh.
Cada peça mecânica da transmissão da fornalha de resistência elétrica adota o controle e a operação de bloqueio.
parâmetros 3.Main técnicos
(1) poder avaliado: 100kW ± 10%
(2) tensão avaliado: 380V, 3P, 50Hz
(3) temperaturas avaliados: ℃ 650
modo de controle da temperatura (de 4): Controle do PID
número (de 5) de zonas de aquecimento: 1 método da conexão da zona: Y;
(6) uniformidade da temperatura da fornalha: ℃ do ≤± 5
precisão de controle da temperatura (de 7): ℃ do ± 2
(8) tamanho eficaz do espaço de trabalho: 1300×1300×1300mm
(9) extinguindo o tempo de transferência: ≤ 12s (porta da fornalha aberta à água do workpiece)
tempo de aquecimento (de 10) da fornalha vazia: ≤ 2H
(11) poder vazio da perda da fornalha: ≤ 12KW
poder do fã (de 12): 3kw
motor de levantamento da carga (de 13): motor de duas velocidades
(14) temperaturas da parede exterior do lado da fornalha: ℃ do ≤ 35
cesta (de 15): 1 grupo
introdução 4.Structure
A estrutura elétrica da fornalha do tratamento térmico é composta da fornalha do aquecimento, do mecanismo de levantamento, extinguindo o mecanismo, o sistema de controlo, etc.
4,1 fornalha de aquecimento
O quadro do escudo do corpo da fornalha é soldado pelo aço do perfil, e a parede interna é soldada pela placa 1Cr18Ni9Ti de aço inoxidável resistente ao calor. Ao mesmo tempo, a fim evitar a deformação da placa de aço inoxidável no chamberr interno na alta temperatura, a placa de aço inoxidável igualmente tem entalhes de expansão. O forro é de toda a estrutura da fibra, e uma camada da placa de borracha do asbesto é unida à superfície interna do escudo da fornalha, que joga o papel da isolação térmica e protege a superfície do escudo da fornalha da corrosão.
O elemento de aquecimento para a fornalha extinguindo rápida do tratamento térmico é pressionado em uma tira com a liga 0cr25a15, sleeved no tubo de isolamento da porcelana e fixado na câmara interna do corpo da fornalha através do aço redondo inoxidável. Esta tira estrutural da resistência é pendurada em torno da fornalha, que é conducente à dissipação e à circulação de calor. O elemento de aquecimento adota o método da Y-conexão. A carga de superfície será controlada abaixo de 1.6w/cm2 para prolongar a vida útil do equipamento.
O dispositivo da circulação de ar quente é composto do dispositivo do fã e da placa de guia do ar. O dispositivo do fã é colocado na parte superior do corpo da fornalha, e o fã é feito do aço 1Cr18Ni9Ti resistente ao calor nas pás do ventilador centrífugas. A placa de guia do ar é feita do aço 1Cr18Ni9Ti resistente ao calor, e fixada na parede interna da fornalha através de diversas hastes de apoio. A tira da resistência é envolvida para dentro, e o calor emissor pela tira da resistência é circulado termicamente através do sistema da circulação de ar quente para fazer a temperatura no uniforme da fornalha. O dispositivo da ventilação é feito de acordo com o volume da fornalha do tratamento térmico T6 e a circulação de ar quente forçada para cumprir as exigências da temperatura uniforme da fornalha.
O quadro baixo é usado carregando as peças da fornalha e soldado com aço da seção.
O escudo da porta da fornalha é soldado com aço, e o forro é de toda a estrutura da fibra.
A selagem entre a porta da fornalha e o corpo da fornalha adota o redutor da engrenagem de sem-fim para trabalhar, e a selagem automática da inércia é realizada depois que é no lugar.
A fornalha de resistência elétrica é equipada com um trole de carregamento.
mecanismo 4,2 de levantamento
O mecanismo de levantamento é composto do guincho, do quadro de carregamento, da corrente de levantamento, da roda do rolamento, etc.
O guincho é instalado em um lado do quadro baixo. Adota um redutor de baixa velocidade da relação e é equipado com um dispositivo de travamento automático, que possa se assegurar de que o quadro de carregamento fique em toda a posição e retarde, para impedir o impacto rápido do quadro de carregamento no tanque extinguindo quando deixar cair.
O motor de levantamento adota o motor de duas velocidades, que é lento ao levantar e rápido ao descer.
O quadro de carregamento é feito do aço da seção ou do aço redondo de acordo com as exigências de usuário, e um grupo é fornecido.
sistema de controlo 4,3
O sistema de controlo da temperatura adota o tiristor de cruzamento zero do disparador do PID e o medidor inteligente de Shanghai Guolong para controlar a temperatura. Tem a função de temperatura excessiva do alarme para assegurar-se de que a temperatura do workpiece não vá overhigh.
As peças mecânicas da transmissão da fornalha do deleite de calor elétrico adotam o controle de bloqueio, isto é, após a porta da fornalha é aberto levemente, a fonte de alimentação das peças do dispositivo e do aquecimento do ventilador será eliminada automaticamente, e a fonte de alimentação do dispositivo de levantamento será restaurada automaticamente. Depois que o quadro de carregamento alcança a posição designada da fornalha, a fonte de alimentação do dispositivo de levantamento estará eliminada automaticamente quando a porta da fornalha é fechado. Depois que a porta da fornalha é fechada no lugar, a fonte de alimentação do dispositivo do fã e do elemento de aquecimento pode ser conectada para impedir os acidentes devido ao misoperation.
