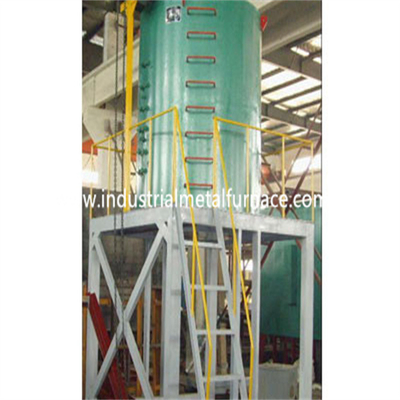

Tipo vertical processo extinguindo rápido do tratamento térmico da fornalha T6 para as rodas de alumínio

Nome da marca: WONDERY
Número do modelo: WDL-KCH-160
MOQ: 1set
preço: TO BE NEGOTIATED
Prazo de entrega: 60 DIAS DE TRABALHO
Termos de pagamento: L/C, D/P, T/T, Western Union
Informações Detalhadas
Lugar de origem:
China
Certificação:
CE
Nome:
Fornalha do tratamento térmico T6
Processo:
extinguir rápido
Tamanho de trabalho:
Φ 1500×2000mm
Temperatura de trabalho:
650 graus
Poder avaliado:
160kw
Fonte de alimentação:
380V 3P 50HZ
Detalhes da embalagem:
caixas da madeira compensada
Habilidade da fonte:
1000 grupos pelo mês
Destacar:

fornalha vertical do vácuo de 2000mm

,

fornalha vertical extinguindo rápida do vácuo

,

processo do tratamento térmico t6

Descrição do produto

Tipo vertical processo extinguindo rápido do tratamento térmico da fornalha T6 para as rodas de alumínio

1. Vista geral

a liga de alumínio de φ1500x2000mm que extingue a fornalha pode ser usada para a solução contínua de liga de alumínio e tratamento térmico extinguir. Esta fornalha extinguindo rápida do tratamento térmico é uma fornalha de resistência periódica da operação, que seja usada principalmente para outro da solução contínua tratamento rápido extinguir, moderar e de carcaças da liga de alumínio.

Os workpieces da fornalha do deleite de calor adotam a operação de suspensão, com o bons estado do ciclo e temperatura térmicos do uniforme.

Depois que a conclusão do aquecimento e da terra arrendada, o workpiece pode rapidamente cair da fornalha ao meio extinguindo na associação dentro de 12 segundos, e a qualidade extinguindo do tratamento é alta.

O sistema de controlo da temperatura adota o tiristor zero do disparador do cruzamento do PID e a elevada precisão de Shanghai Guolong com medidor inteligente do controle de temperatura, a fornalha tem a boa estabilidade e o alarme de temperatura excessiva para assegurar o funcionamento normal da fornalha.

Cada peça mecânica da transmissão da fornalha do tratamento térmico T6 adota o controle e a operação de bloqueio.



parâmetros 2.Main técnicos

(1) poder avaliado: 160kW ± 10%

(2) tensão avaliado: 380V 3P 50Hz

(3) temperaturas avaliados: ℃ 650

modo de controle da temperatura (de 4): Controle do PID

número (de 5) de zonas de aquecimento: 1 método da conexão da zona: Y

(6) uniformidade da temperatura da fornalha: ℃ do ≤± 5

precisão de controle da temperatura (de 7): ℃ do ± 1,5

(8) tamanho eficaz da área de trabalho: Φ 1500×2000mm

(9) extinguindo o tempo de transferência: ≤ 12s (abertura da porta da fornalha ao workpiece que cai no tanque extinguindo)

tempo de aquecimento (de 10) da fornalha vazia: ≤ 2H

(11) poder vazio da perda da fornalha: ≤ 28kw

poder do fã (de 12): 4kw

motor de levantamento da carga (de 13): temperaturas de duas velocidades da parede exterior do lado da fornalha do motor (14): ℃ do ≤ 35

cesta (de 15): 1 grupo



3. introdução da estrutura

A estrutura da fornalha do tratamento térmico da resistência elétrica é composta da fornalha do aquecimento, do mecanismo de levantamento, extinguindo o mecanismo, o sistema de controlo, etc.

3,1 fornalha de aquecimento

  O quadro do escudo do corpo da fornalha é soldado pelo aço do perfil, e a parede interna é soldada pela placa 1Cr18Ni9Ti de aço inoxidável resistente ao calor.

  O elemento de aquecimento para a fornalha extinguindo rápida do tratamento térmico é pressionado em uma tira com a liga 0cr25a15, sleeved no tubo de isolamento da porcelana e fixado na câmara interna do corpo da fornalha através do aço redondo inoxidável.

  O dispositivo da circulação de ar quente é composto do dispositivo do fã e da placa de guia do ar. O dispositivo do fã é colocado na parte superior do corpo da fornalha, e o fã é feito do aço 1Cr18Ni9Ti resistente ao calor nas pás do ventilador centrífugas. A placa de guia do ar é feita do aço 1Cr18Ni9Ti resistente ao calor, e fixada na parede interna da fornalha através de diversas hastes de apoio. A tira da resistência é envolvida para dentro, e o calor emissor pela tira da resistência é circulado termicamente através do sistema da circulação de ar quente para fazer a temperatura no uniforme da fornalha. O dispositivo da ventilação é feito de acordo com o volume da fornalha do tratamento térmico T6 e a circulação de ar quente forçada para cumprir as exigências da temperatura uniforme da fornalha.

  O quadro baixo é usado carregando as peças da fornalha e soldado com aço da seção.

  O escudo da porta da fornalha é soldado com aço, e o forro é de toda a estrutura da fibra.

  A selagem entre a porta da fornalha e o corpo da fornalha adota o redutor da engrenagem de sem-fim para trabalhar, e a selagem automática da inércia é realizada depois que é no lugar.

  A fornalha de resistência elétrica é equipada com um trole de carregamento.

mecanismo 3,2 de levantamento

  O mecanismo de levantamento é composto do guincho, do quadro de carregamento, da corrente de levantamento, da roda do rolamento, etc.

sistema de controlo 3,3

  O sistema de controlo da temperatura adota o tiristor de cruzamento zero do disparador do PID e o medidor inteligente de Shanghai Guolong para controlar a temperatura. Tem a função de temperatura excessiva do alarme para assegurar-se de que a temperatura do workpiece não vá overhigh.

  As peças mecânicas da transmissão da fornalha do deleite de calor elétrico adotam o controle de bloqueio.
