deleite de calor Oven Plasma Ion Nitriding Furnace do vácuo do poder do pulso 400A 400A

Fonte de alimentação do pulso da fornalha da nitruração do GÁS do ÍON do PLASMA do PULSO do VÁCUO de WONDERY

1.Application
A fornalha industrial da nitruração do gás é usada principalmente para a nitruração do íon, processo químico nitrocarburizing do tratamento térmico do plasma do íon (nitruração macia) das peças mecânicas para alterar a superfície das peças mecânicas e para obter as propriedades mecânicas e físicas e químicas exigidas.

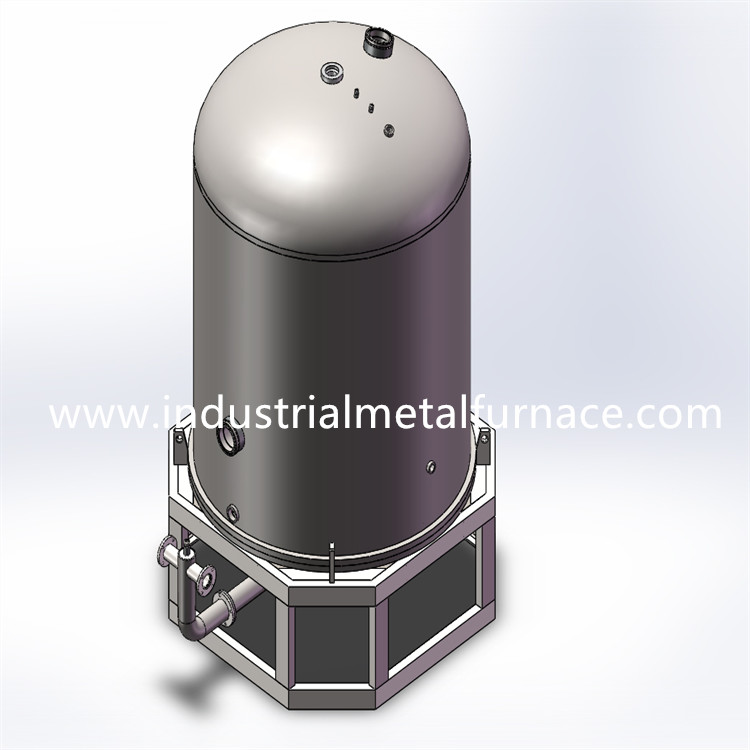

O conjunto completo de fornalha industrial do tratamento térmico é composto da fonte de alimentação do pulso do íon, o corpo da fornalha do vácuo, o sistema da aquisição do vácuo, a medida e o sistema de controlo da temperatura, o sistema de abastecimento de gás, etc.

parâmetros 2.Technical


Ciclo de dever (fonte de alimentação do pulso): 0.10-0.85 ajustável
Frequência do pulso (fonte de alimentação do pulso): 1000hz
Modo de controle (fonte de alimentação do pulso): ajuste constante da frequência e da largura
Forma de onda da saída (fonte de alimentação do pulso): onda quadrada retangular

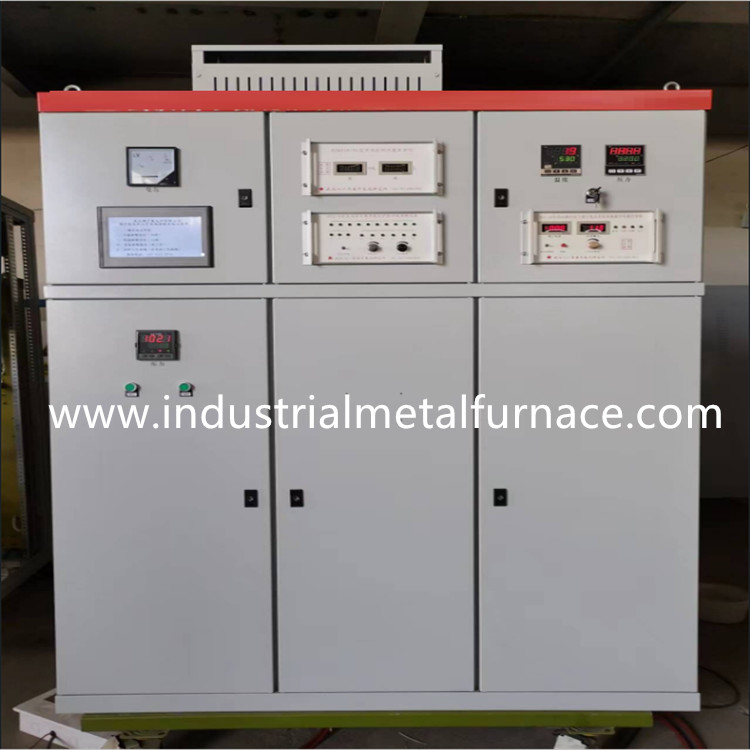

3.Pulse Ion Power Supply
fonte de alimentação do íon de 3,1 pulsos
A fonte de alimentação do íon do pulso é um interruptor inversor composto de componentes de IGBT e de circuito de controle, que é adicionado com base na fonte de alimentação do íon da C.C. Com do desbastamento, o pulso atual com ciclo de dever ajustável pode ser obtido. Comparado com a fonte de alimentação de DC, a fonte de alimentação do pulso tem as vantagens do arco rápido que extinguem e de poupança de energia (economia de poder de aproximadamente 20%). É um produto atualizado da fonte de alimentação de DC. Esta fonte de alimentação pode ser amplamente utilizada na nitruração do íon, íon que carbura, metalização do íon e outros campos.
A fonte de alimentação do íon do pulso para a fornalha da nitruração do gás é equipada com a proteção contra o ânodo e o cátodo procura um caminho mais curto, sobrecarga e sobretensão, falha da fase e misoperation, que melhora a função da autoproteção da fonte de alimentação contra fatores externos.
A fonte de alimentação do íon do pulso produzida por nossa empresa é dividida no tipo do tipo do controle do instrumento e do controle de computador.
fonte de alimentação controlada do íon do pulso de 3,2 instrumentos
Os usuários podem ajustar a curva de vários estágios da elevação da temperatura e guardar no controlador de temperatura fase adiantado de acordo com as exigências do processo, e ajustar a curva da elevação da pressão e a plataforma de vários estágios da manutenção de pressão no controlador da pressão. Com o regulamento adaptável distorcido e o controle do PID, pode assegurar-se de que a temperatura e a pressão estejam realizadas completamente na fornalha da nitruração do vácuo de acordo com o processo ajustado, e terminem o controlo automático do processo inteiro. Desta maneira, a mão de obra salvar, a influência da operação manual na qualidade do processo é evitada, e a estabilidade e a reprodutibilidade da qualidade do processo são melhoradas extremamente.
A seguinte figura mostra a curva da temperatura e a curva da pressão de um processo, que possa ser ajustado no controlador de temperatura e no controlador da pressão.
fonte de alimentação pulsada controlada por computador do íon 3,3
A fonte de alimentação pulsada controlada por computador do íon foi amplamente utilizada para a fornalha da nitruração do íon do plasma.
Seu anfitrião adota o software industrial chinês da configuração de controlador programável de Mitsubishi e computador comercial geral (ou computador industrial), e de controle dos magnetocardiogramas. Tem 10 seções da elevação da temperatura e do controle do PID da isolação, com precisão de controle da temperatura do instrumento do ℃ do ± 1, 10 seções da elevação da pressão e do controle guardando da pressão, e precisão de controle da pressão do ± 1pA.
A relação agradável permite-o de trabalhar em um ambiente relaxado. A relação e os alertas claros da janela fazem a operação simples e fácil. A programação conveniente e flexível permite que você ajuste os ajustes do parâmetro de processo a tempo de acordo com suas necessidades durante o processamento. Os parâmetros de processo históricos podem ser armazenados para a inspeção e a chamada futuras.
Os dados reais da pressão da temperatura e de fornalha da nitruração do gás do processo inteiro são armazenados no computador. Após o processamento pelo software dos gráficos, são indicados no tela de computador sob a forma das curvas dos gráficos de cor, e podem ser imprimidos e salvar, que é da grande ajuda para analisar e melhorar o processo.
O seguinte é a relação da janela da curva histórica de um dispositivo em nossa empresa
Esta tela pode perguntar a curva de registros históricos, incluindo a curva do alvo e a curva real.
Nota: a linha contínua vermelha nesta tela é a curva real gravada da temperatura, e a linha contínua azul é a curva real gravada da pressão.
O equipamento controlado por computador da nitruração do íon do pulso melhora extremamente a qualidade do processo da nitruração do gás e traz a grande conveniência aos usuários.
