Plasma Ion Nitriding Furnace da fornalha da nitruração do gás do tratamento térmico do vácuo de Wondery
1. Introdução geral

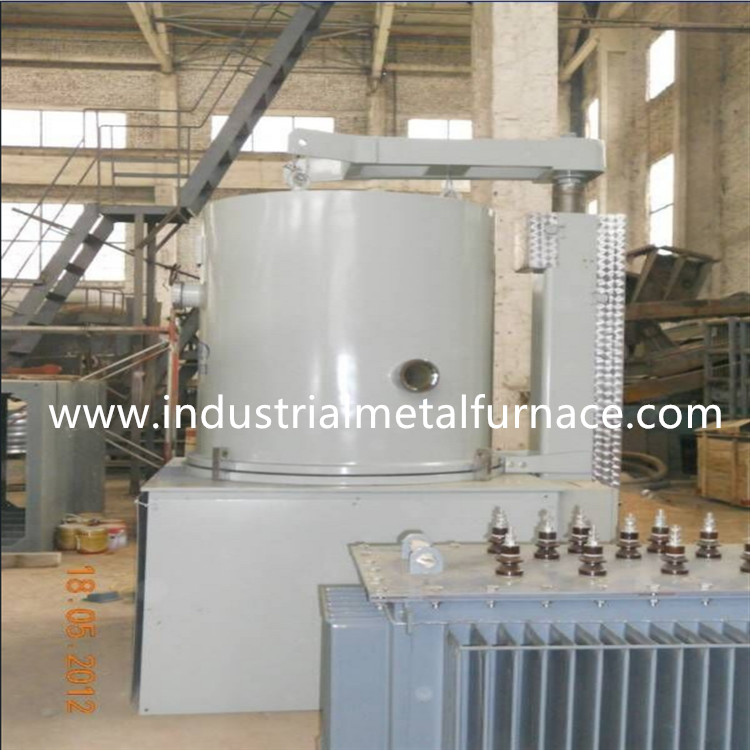

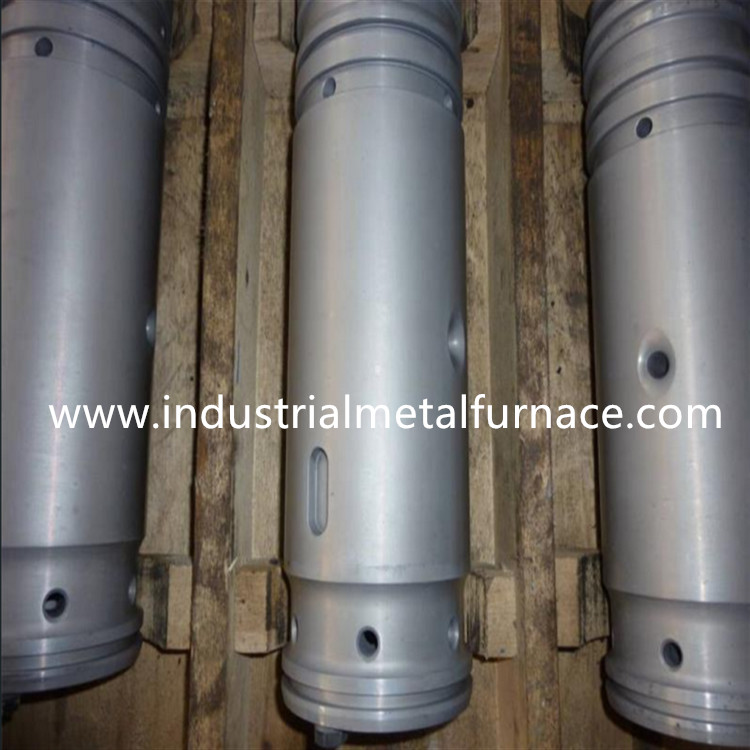

A fornalha da nitruração do íon do plasma é usada principalmente para a nitruração do íon, tratamento térmico químico nitrocarburizing do plasma do íon (nitruração macia) das peças mecânicas para alterar a superfície das peças mecânicas e para obter as propriedades mecânicas e físico-químicas exigidas. O conjunto completo de equipamento é composto da fonte de alimentação do íon, sistema de controlo automático, corpo da fornalha do vácuo, sistema da aquisição do vácuo, medida da temperatura e sistema de controlo e sistema de abastecimento de gás.
2. Parâmetros técnicos principais do equipamento da nitruração do íon do pulso de WDLC-150AZ
|
2,1 tensão da saída: 0-900v continuamente ajustável;
2,2 corrente de saída média máxima: 150A;
2,3 corrente máxima do pulso: 300A
2,4 frequência do pulso: 1000Hz
2,5 tamanho de trabalho: φ1600×1200mm;
2,6 temperatura de funcionamento: ℃ do ≤ 650;
2,7 carga avaliado: 3000kg;
2,8 vácuo do limite: ≤ 6.67pa;
2,9 taxa da elevação da pressão: ≤ 0.13pa/min;
2,10 tempo de bombeamento do vácuo a 20Pa: ≤ 30min;
2,11 arco que extingue o tempo: μ s do ≤ 15
2,12 precisão de controle da temperatura: ℃ do ± 1
2,13 precisão de controle da pressão: Pa do ± 1;
2,14 controle de processos automático.
|
3. Características do equipamento
Nossa empresa acumulou muita experiência no equipamento e na tecnologia da nitruração do íon, centrando-se sobre a confiança, a estabilidade e a inovação do equipamento. O equipamento tem principalmente as seguintes características técnicas:
3,1 o corpo da fornalha da nitruração do gás do vácuo será fabricado do acordo restrito com o processo de solda para assegurar-se de que todas as superfícies de selagem não estejam deformadas e não assegurem as exigências de selagem do vácuo por muito tempo.
3,2 o circuito da interrupção da proteção é projetado especialmente proteger automaticamente o equipamento e os workpieces na fornalha mesmo se há procuram um caminho mais curto entre o ânodo e o cátodo.
3,3 o tiristor do circuito de retificador, o diodo e os componentes do circuito da geração do pulso da fonte de alimentação todos de IGBT adotam os módulos importados, com circuito simples e qualidade segura.
3,4 os botões da operação são protegidos de se, de modo que o equipamento não seja danificado mesmo se o operador faz um erro.
3,5 o controle de ação adota o circuito solidificado, que tem o circuito simples e melhora extremamente a confiança.

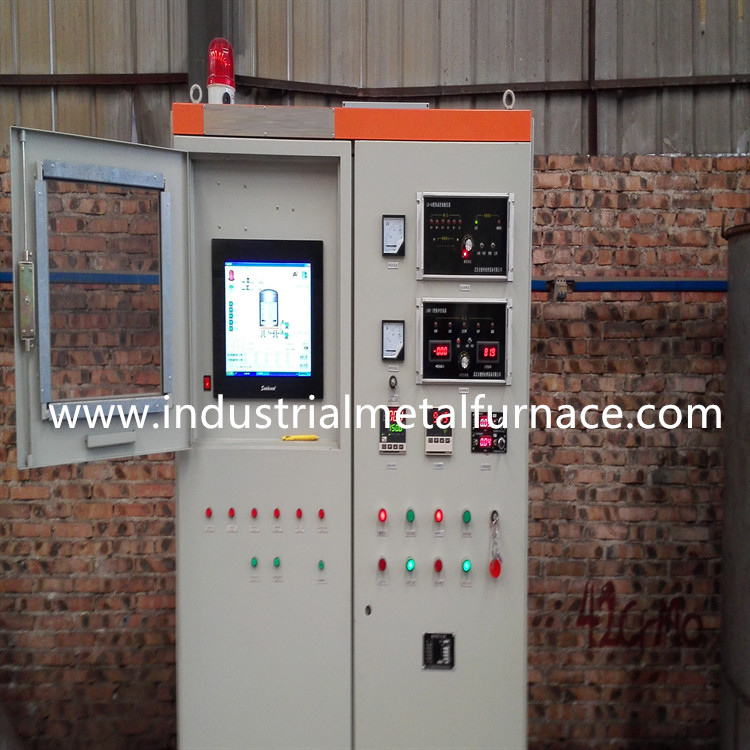

3,6 todas as operações e controles são entrada do computador e terminada pelo PLC para realizar o controlo automático do processo. O controlo automático é realizado pelo controlador programável de Mitsubishi e pelo HMI, e a temperatura e a pressão inteiras do processo são controladas pelo PLC. Os índices técnicos do sistema são como segue:
3.6.1. Precisão de controle ±1℃ da temperatura.
3.6.2. Precisão de controle ±1Pa da pressão.
3.6.3. A fornalha do tratamento térmico da nitruração usa HMI para ajustar parâmetros de processo e para monitorar o processo da nitruração no tempo real.
4. Configuração de equipamento
| Artigo |
Especificação |
Q'ty (grupo) |
| Fonte de alimentação do íon do pulso |
WDLC-150AZ |
1 |
| Corpo da fornalha da nitruração do íon do vácuo |
Tamanho eficaz: φ1600×1200mm (h) |
1 |
| Bomba de vácuo |
2X-30 |
2 |
| Válvula de borboleta elétrica do vácuo |
GID-65 (Ningbo) |
2 |
| Válvula de solenoide do vácuo |
DDC-JQ65 (Ningbo) |
2 |
| Controlador do fluxo maciço |
D07 (Pequim) |
2 |
| Calibre de vácuo da pressão absoluta do filme |
ZJ-1C CHENGDU |
1 |
| Controlador da pressão |
Shimaden, Japão |
1 |
| controlador de temperatura |
Shimaden, Japão |
1 |
| Transformador de retificador |
Óleo 180KVA imergido (Wuhan) |
1 |
| PLC (controlador programável) |
Série de FX, Mitsubishi |
1 |
| Computador de controle industrial |
15" tela táctil da cor |
1 |
