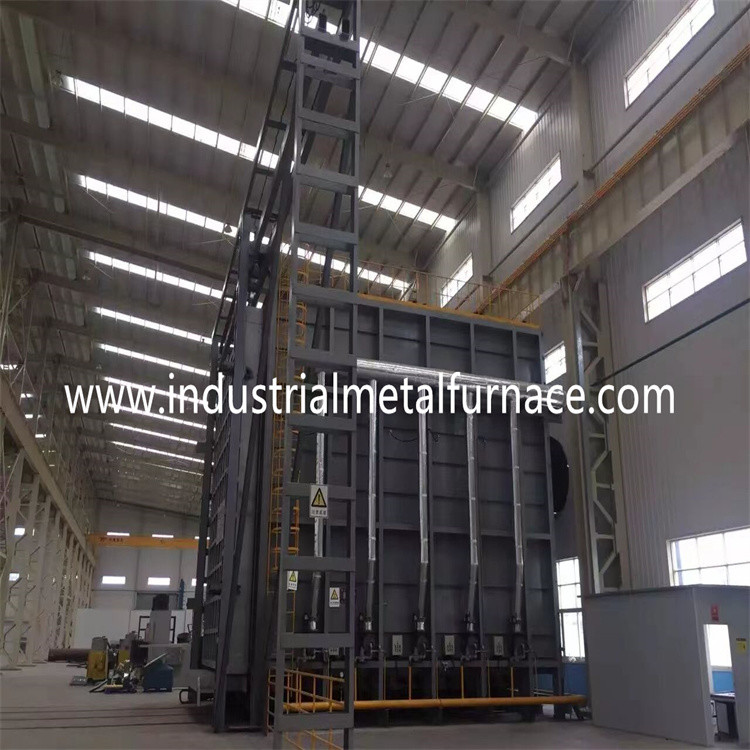

Fornalha inferior de trabalho alta do carro da fornalha do tratamento térmico da temperatura do gás natural
1. Mecanismo de trabalho
A fornalha do trole é um tipo de grupo fornalha da operação. A estrutura da fornalha inferior do carro: a parte inferior de fornalha é um trole móvel.
Antes do aquecimento, o trole é carregado fora da fornalha, e as peças do trabalho são colocadas em um ferro do apoio, e o trole é puxado então na fornalha pelo mecanismo da tração para aquecer-se. Após o aquecimento, o trole é retirado da fornalha pelo mecanismo da tração para descarregar. Ou use um guindaste para levantar o workpiece caloroso ao equipamento de forjadura para processar.
parâmetros 2.Technical
| Não. |
Artigo |
Parâmetro |
| 1 |
Tamanho eficaz do coração da fornalha
|
1.5*2.5*3m (L*W*H)
|
| 2 |
Tamanho da lareira de fornalha
|
1.9*2.9*3.2m (L*W*H)
|
| 3 |
Temperatura avaliado
|
1200℃
|
| 4 |
Zona de aquecimento
|
2 zonas
|
| 5 |
Método de controle da temperatura
|
Controlador de temperatura da inteligência de Japão Shimaden; tela táctil de 10,1 polegadas, PLC de Siemens e controle manual; controle do pulso
|
| 6 |
Registro da temperatura
|
2 medidas dos pontos gravam a temperatura para cima e para baixo a curva
|
| 7 |
Forro de fornalha
|
Adote a estrutura resistente ao calor da completo-fibra; placa deisolamento do asbesto de 5mm + bloco refratário grosso da fibra de 1260 graus de 325mm + 25mm cobertura de alta temperatura decontenção de 1350 graus.
|
| 8 |
Quantidade e modelo do queimador
|
4pcs, AGS 125HB, 320kw/h
|
| 9 |
Linha procura total da tubulação de gás
|
Linha procura total da tubulação de gás
|
introdução 3.Structure
O escudo desta série de fornalha elétrica é soldado com placa de aço e aço da seção, e a parte inferior do corpo da fornalha é conectada com o trilho da luz do trole. Os usuários não precisam a instalação básica, mas precisam-na somente de pô-la sobre a terra lisa do cimento.
corpo de 3,1 fornalhas
A construção de aço do corpo da fornalha é feita de 8# as placas de aço e de aço de -12#U.
forro de fornalha 3,2
O material de alinhamento é fibra refratária de alumínio alta o bloco 1200℃ comprimido. A espessura da camada refratária de alta temperatura é de 355mm.
vagão 3,3
O vagão é compreendido do material da preservação do calor, do quadro do vagão e de mecanismo movente. A camada refratária é dividida em 3 secundário-camadas, isto é, primeira camada de tijolo superior da alto-alumina, e ?a e ó camada com ambos os tijolos claros da argila.
3,4 que selam
A selagem entre o vagão e o corpo da fornalha adota um bloco refratário da selagem da fibra, que seja pressionado por uma alavanca elétrica do cilindro, e trabalhos conjuntamente com o cilindro elétrico da porta da fornalha.
porta de 3,5 fornalhas
A porta da fornalha é compreendida do forro da todo-fibra e do escudo da construção de aço. A porta é construída com blocos comprimidos de alumínio da fibra do silicato mesmos que aquela para o corpo da fornalha.
sistema 3,6 de queimadura
O sistema ardente é compreendido de queimadores de alta velocidade de Krom, do sistema de controlo proporcional da combustão, da válvula de gás, da válvula de solenoide, da caixa de controle do queimador, etc.
sistema de controlo 3,7
O armário de controle é controlado pelo botão elétrico, e o anti dispositivo da reviravolta é instalado para assegurar o uso conveniente.
Nota: A fornalha para o sistema do tratamento térmico adota o algodão de poupança de energia da fibra como o forro de fornalha, e o efeito de poupança de energia é mais óbvio, até aproximadamente 30%.
