Fornalha de lareira inferior do vagão da fornalha do carro industrial do tratamento térmico da resistência elétrica 70KW

1. Breve indução
A fornalha de lareira elétrica do vagão RT3-70-12 é usada principalmente para o recozimento, extinguir do aço estrutural, do aço moldado, do aço da mola e do aço de ferramenta.

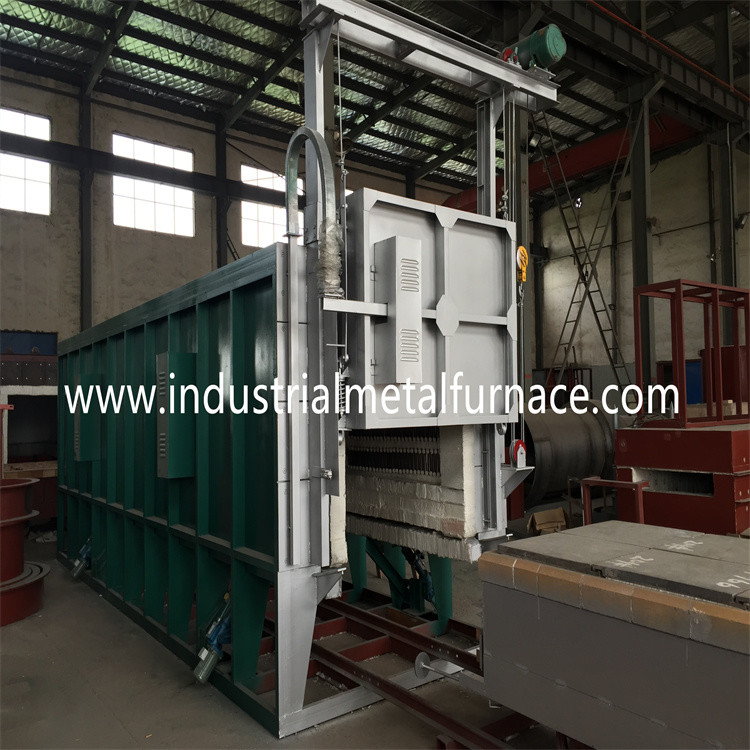

A fornalha de lareira do vagão da fornalha é compreendida principalmente do sistema do corpo, do forro, da fornalha da porta e da porta da compressão da fornalha, vagão, mecanismo da selagem, elemento de aquecimento, sistema de controlo da temperatura.

especificação 2.Technical


Notas: Nossa empresa pode personalizar o tamanho do funcionamento da fornalha para cada cliente.

alinhamento 3.furnace
O corpo da fornalha é construído com um sistema da todo-fibra. O material de alinhamento usado é fibras de alumínio da qualidade fixadas pelas peças de aço redondas. As fibras de alumínio são pre-comprimidas em blocos (gravidade da compressão: ≥230Kg/m3) e então fixo ao corpo da fornalha pelas peças de aço inoxidável redondas. Esta estrutura de alinhamento refratária tem as vantagens da baixa condutibilidade de calor, da capacidade forte de anti-choque, e da luta contra a erosão. O material de isolação tem uma espessura de 330mm. A fibra de alumínio do silicato resiste uma temperatura máxima de 1260℃.

4. selagem da fornalha

Selagem: O selo entre a porta da fornalha e o corpo e o vagão da fornalha é mais importante. O selo entre a porta da fornalha e o corpo da fornalha adota a estrutura da compressão do auto-peso da porta da fornalha. O selo entre o vagão e o corpo da fornalha é selo do tijolo especial-dado forma, do bloco do algodão da fibra e do selo dobro da areia.

5. elemento de aquecimento

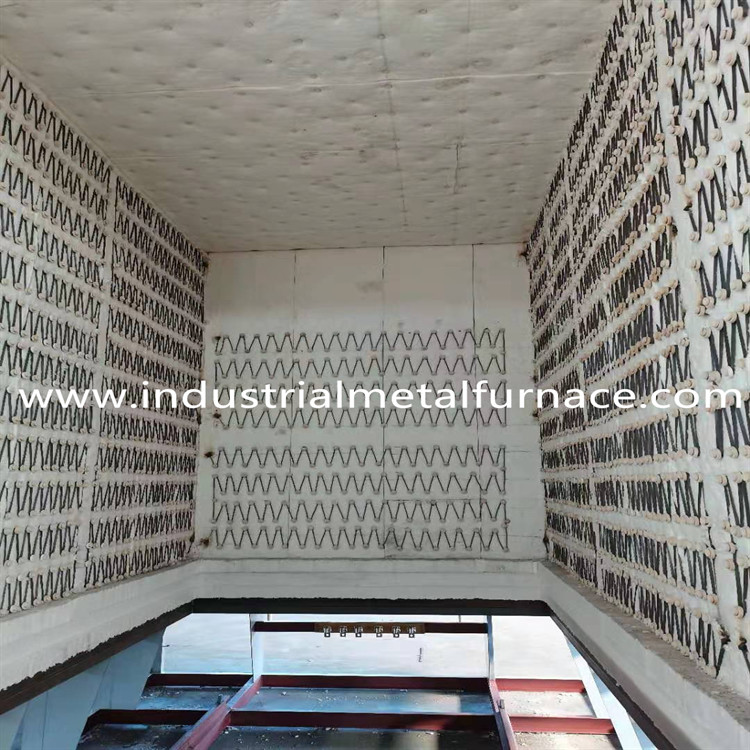

As tiras da resistência da liga da forma da corrugação da resistência 0Cr27AL7Mo2 são montadas em paredes bilaterais. As tiras da resistência são produzidas através dos moldes especiais, e instaladas na parede de fornalha por pregos da porcelana. E há uma gaxeta da porcelana entre a parede da fibra e as tiras da resistência a evitar para procurar um caminho mais curto. Os parafusos e a gaxeta cerâmicos são feitos dos materiais de alumínio altos aglomerados na alta temperatura para assegurar a força e a vida útil adequadas. Há 1 zona de aquecimento. Todas as barras do condutor da ligação-para fora são feitas do material de φ16 0Cr27AL7Mo.

Controle de temperatura: a fornalha adota o controlador de temperatura inteligente de Shimaden para controlar a temperatura que tem a função deajustamento para calcular o parâmetro ideal do PID e para conseguir uma estabilidade de temperatura. O controlador de temperatura tem as funções do alarme de temperatura excessiva e da proteção térmica da ruptura dos pares.
