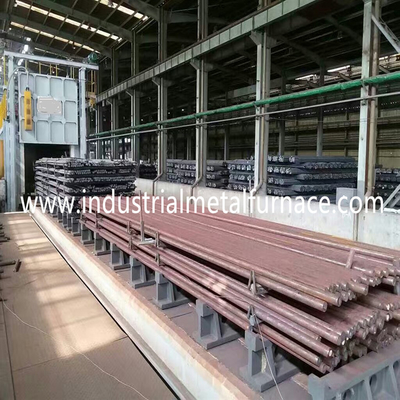

Tipo tipo fornalha do tijolo refratário do trole da resistência elétrica do tratamento térmico para as tubulações

1. aplicação da fornalha

O tipo fornalha do trole da resistência elétrica é usado principalmente boronizing as tubulações de aço.

A fornalha de lareira do vagão é compreendida principalmente do escudo da fornalha, o forro, a porta da fornalha, mecanismo de levantamento da porta da fornalha e mecanismo da compressão da porta, vagão, mecanismo da tração do vagão, selando entre o corpo da fornalha e o vagão, o elemento de aquecimento e dispositivo fixo, e sistema de controlo da temperatura.

2. Especificação técnica

2,1 poder avaliado: 530KW+5% (1-100%) ajustável;

2,2 fonte de alimentação: 480V, 3P, 60Hz;

2,3 temperatura avaliado: 1050℃ (temperatura de trabalho normal: 850-1000℃);

velocidade da elevação da temperatura da fornalha de 2,4 Não-cargas: horas ≤2 a 850℃;

2,5 zona de controle: medida adicional da temperatura de 3 pontos de 6 zones+ para a gravação da temperatura. E equipado com um canal 3 o registrador do tela táctil de uma cor de 7 polegadas ou um registrador do papel de 3 canais para a impressão e a gravação do tempo real.

2,6 tamanho de trabalho eficaz: 12000×1800×1000mm (L×W×H);

2,7 conexão do elemento de aquecimento: Y;

2,8 uniformidade da temperatura: ±10℃;

2,9 precisão da medida da temperatura: ±1℃;

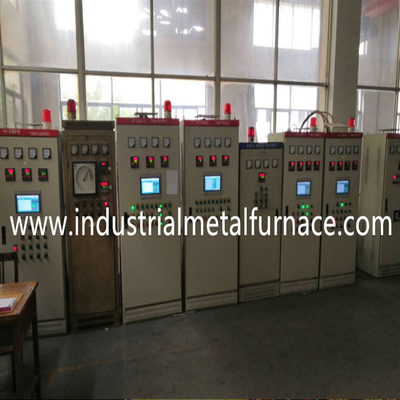

2,10 método de controle da temperatura: SCR, regulador do PID; Controlador de temperatura de Shimaden com 485 relações de comunicação, tela táctil de 10,1 polegadas. O tela táctil pode gravar dados históricos para mais de 1 ano, loja mais de 10 processos e outras funções, com alarme de temperatura excessiva.

elevação da temperatura de superfície de 2,11 fornalhas: <45℃;

2,12 elemento de aquecimento: 0Cr21AL6Nb (tira);

2,13 placa de cara do vagão: Aço resistente ao calor de ZG30Cr24Ni7SiN, espessura de 30mm;

2,14 método de carga: Produto carregado no vagão, e então em movimentos do vagão na fornalha;

2,15 forro de fornalha: Estrutura de alta temperatura da alvenaria do tijolo refratário;

2,16 capacidade de carga: De 5 toneladas pelo grupo;

2,17 entrada do gás: Há três tomadas de aço inoxidável do gás da tubulação DN100 na parte superior da fornalha. É simples e conveniente abrir e fechar-se manualmente na parte mais inferior do lado do corpo da fornalha.

2,18 entradas protetoras do gás: Devido ao corpo longo da fornalha, quatro tubulações de entrada do gás DN25 são arranjadas uniformemente na parte mais inferior do lado da fornalha e agregaram à tubulação de entrada principal do gás DN40. Cada tubulação da secundário-entrada do gás e a tubulação de entrada do cano principal de gás têm as válvulas manuais para controlar o caudal.
