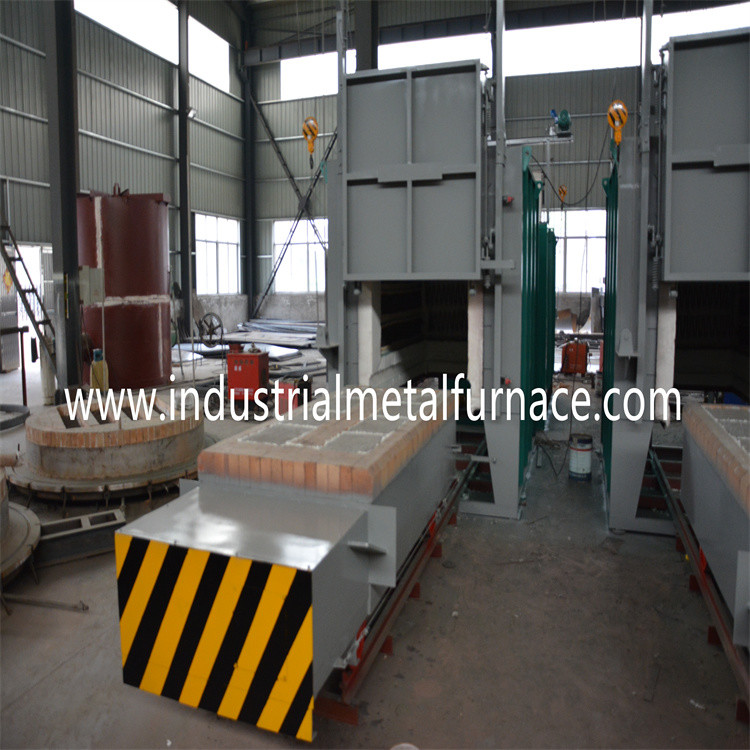

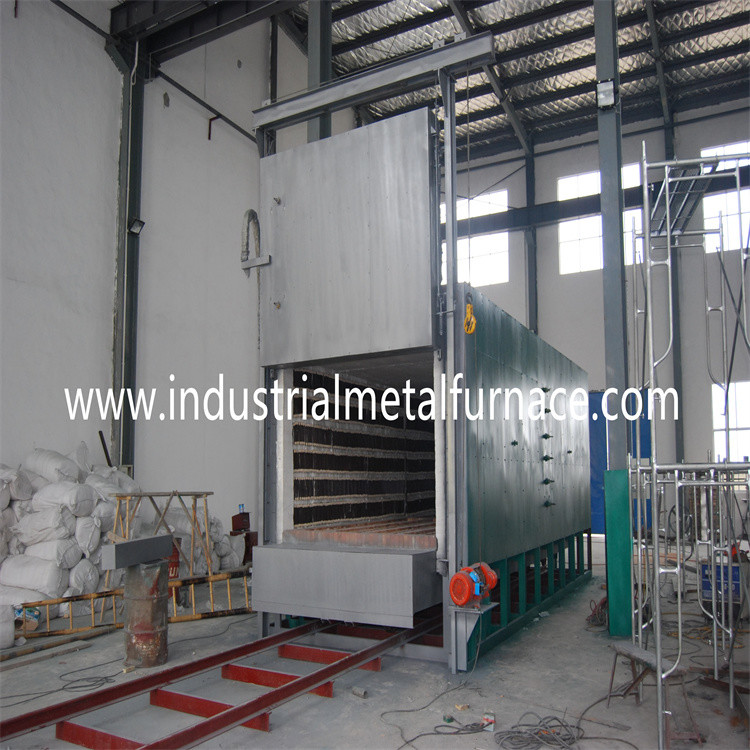

Tipo refratário fornalha inferior da fibra do tratamento térmico do carro da resistência elétrica para o processo boronizing

1. condição de trabalho da fornalha

1,1 a altura não excederá 1000 medidores.
1,2 a temperatura ambiental está na escala do ℃ 5-40.
1,3 a humidade relativa média mensal na área do uso não será maior de 90%.
1,4 não há nenhuns poeira condutora, gás explosivo e gás corrosivo que pode seriamente danificar o metal e a isolação ao redor.
1,5 não há nenhumas vibração e turbulência óbvias.

2. Forro de fornalha

O forro de fornalha é uma estrutura completa da fibra, construída com as fibras refratárias padrão de alta qualidade fixadas pelas peças de aço redondas. As fibras de alumínio são pre-comprimidas em blocos (gravidade da compressão: ≥230Kg/m3) e então fixo ao corpo da fornalha pelas peças de aço inoxidável redondas. Esta estrutura de alinhamento refratária tem as vantagens da baixa condutibilidade de calor, da capacidade forte de anti-choque, e da luta contra a erosão. O forro tem uma espessura total de 330mm. A fibra de alumínio do silicato resiste uma temperatura máxima de 1200℃. Os prendedores da fibra são feitos de aço inoxidável.

3. Elemento de aquecimento

elemento de aquecimento: As tiras da resistência da liga da espiral-forma da resistência 0Cr21AL6Nb são montadas em 2 paredes laterais, na parede traseira, na porta da fornalha e na parte inferior do vagão. As tiras da resistência são produzidas através dos moldes especiais, e instaladas na parede de fornalha por pregos da porcelana. E há uma gaxeta da porcelana entre a parede da fibra e as tiras da resistência a evitar para procurar um caminho mais curto. Há a zona 5 de aquecimento. Todas as barras do condutor da ligação-para fora são feitas do material de φ16 0Cr21AL6Nb.

4. sistema de controlo elétrico

Controle de temperatura: a fornalha adota o controlador de temperatura inteligente de Shimaden para controlar a temperatura que tem a função deajustamento para calcular o parâmetro ideal do PID e para conseguir uma estabilidade de temperatura. O controlador de temperatura tem as funções do alarme de temperatura excessiva e da proteção térmica da ruptura dos pares.

A fornalha tem 5 zonas de controle da temperatura para controlar o enlace entre a temperatura e os movimentos de motor. Cada zona é ajustada com um alarme de temperatura excessiva.

A. de acordo com as exigências do processo, o programa da elevação da temperatura é ajustado no instrumento inteligente e distribuído a cada zona de temperatura para o controle. Chame e edite o processo correspondente, envie sinais ao nível inferior, e recolha a temperatura de cada zona do instrumento superior.

B. Quando a fonte de alimentação principal é girada sobre para a operação, o equipamento controlará normalmente a fornalha elétrica de acordo com o grupo do processo do programa no instrumento inteligente.

(2) controle de poder: adota o sistema de alta potência do disparador, equipado com o radiador e um conjunto completo de sistema de refrigeração de ar. Cada grupo de elementos de aquecimento elétricos será equipado com o amperímetro, voltímetro e -fora na indicação de elementos de aquecimento elétricos, com o poder na proteção de bloqueio e em medidas aterrando seguras assegurar o uso seguro. O levantamento da porta da fornalha e o movimento do vagão todos são terminados no armário de controle. Há um bloqueio elétrico seguro entre cada ação e poder na proteção de bloqueio com o sistema de aquecimento elétrico.
