linha de processo cabeças altas da galvanização do mergulho quente de 1.6mm a de 5.0mm do fio 28 do carbono

linha de processo alta da galvanização do mergulho quente do fio do carbono do baixo carbono de 1.6mm a de 5.0mm

1. Aplicação

Esta linha de produção do processo da galvanização do mergulho quente é apropriada para o recozimento contínuo e a galvanização quente do baixo fio de aço carbono. Considerando que o cliente tem um plano para produzir o fio de aço galvanizado a quente do carbono alto no estado avançado, pode igualmente ser compatível com processo do banho de chumbo (fio alto do carbono que patenteia o tratamento), e não há nenhuma necessidade de construir uma linha de produção nova.

2. Parâmetros técnicos do processo principal

2,1 fluxo de processo da produção

A) Tipo duro do baixo fio do carbono (850N/mm2): desenrolar-se--- desengraxar ---lavagem da água quente---lavagem da agua potável---conservação em vinagre --- enxaguadela da água --- derretedura --- secagem --- galvanização quente --- limpando refrigerar --- fio que pega.

B) tipo macio do baixo fio do carbono (400N/mm2): desenrolar-se--- conservação em vinagre --- enxaguadela da água --- lavagem da água quente --- derretedura--- secagem ---recozimento em linha--- galvanização quente --- limpando refrigerar --- fio que pega.

C) fio de aço carbono alto que patenteia o tratamento: desenrolar-se --- aquecimento (na fornalha de recozimento) --- extinguir isothermal do banho de chumbo --- refrigerar de água --- conservação em vinagre --- lavagem da água --- derretedura --- secagem --- galvanização quente --- limpando refrigerar --- fio que pega.

especificação de 2,2 fios: ¢1.60---5.00mm

2,3 número principal e saída

De acordo com as exigências de cliente, a saída anual é 8000 toneladas, e a saída de hora em hora é aproximadamente 1500 quilogramas baseados em ¢2.40mm. A velocidade linear é 20m/min, e o cliente precisa 28 cabeças para este equipamento da galvanização do mergulho quente.

combustível 2,4: elétrico e gás combinados;

2,5 pesos da camada do zinco: 80--² de 350 g/m;

3. Espaço da fonte

4. Descrição a cada unidade

suporte 4,1 desenrolando-se

Suporte desenrolando-se de gerencio: 28 PCes;

fornalha de recozimento em linha do fio 4,2

4,3 banho de chumbo que patenteia o tratamento térmico isothermal

Tamanho do tanque do banho de chumbo (L, W, H): 10000*1400*500mm

Combustível: gás natural;

Escala do controle de temperatura: 450-500℃;

Método refrigerando: refrigerar de água e refrigerar de ar.

Conservação em vinagre de 4,4 e limpeza da água, 1 grupo;

4,5 tanques de derretedura, 1 grupo;

Dimensão total: 3500 * 1400 * 500mm (L, W, H);

Material: de aço inoxidável

Modo de aquecimento: calor de desperdício do conduto e aquecimento elétrico auxiliar, com controlo automático de aquecimento do poder 30kW.

forno de secagem 4,6

Tamanho: 8000*1500 (L, W);

Método de aquecimento: calor do wast do conduto;

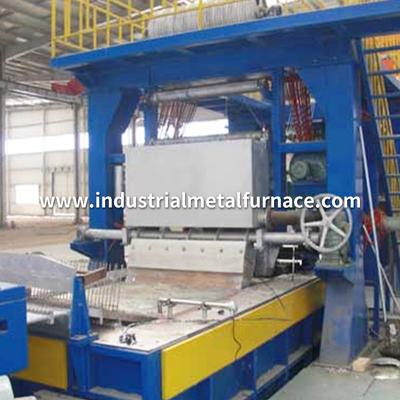

fornalha da galvanização do zinco de 4,7 gás

·Número de cabeças: 28 partes;

·Afastamento do fio: 40mm;

·Aquecimento externo;

·Tempo de trabalho anual: 7500h;

·Escala do controle de temperatura do líquido quente do zinco do banho de galvanização: 440 ℃ do ℃~ 460 ajustável;

·Precisão de controle da temperatura do zinco: ℃ do ± 2;

·Escala da espessura da camada do zinco: 100g~250g/㎡;

·Estrutura da fornalha: a chaleira do zinco XG08 é feita da placa de aço especial grossa de 50mm, pressionada e soldada.

·Zinque o tamanho eficaz da fornalha: 6000 * 1400 * 900mm (L*W*D).

· Capacidade do zinco sobre 48t

· Controle de temperatura do aquecimento: combustão proporcional encenada do controle;

O rolo de imprensa é tipo fixo cerâmico especial, e deve ser substituída uma vez por ano.

·Da ligação modo e refrigerar para fora: A saída principal vertical é adotada. O baixo fio de aço carbono é limpado com o bloco do asbesto, e o fio de aço carbono alto é limpado com as microplaquetas de charcoal+asbestos fiber+graphite. O modo refrigerando é refrigerar de água.

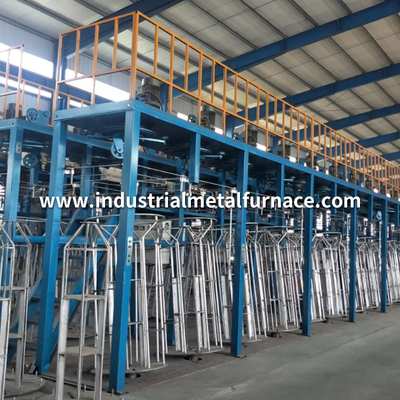

fio 4,9 que pega

O equipamento da galvanização do mergulho quente é equipado com a flor que de 600 ameixas a tomada-acima de cabeça para baixo é adotada, o poder do único motor principal da tração é 4,0 quilowatts, e a velocidade é ajustada pela conversão de frequência.
