Tipo fornalha de derretimento de cobre para a carcaça da gravidade, fornalha do banho 200KW dois da indução para o cobre de derretimento
1. Descrição geral
A fornalha da carcaça do cobre da gravidade 200KW adota o projeto de derretimento da associação dois e a estrutura de corpo de duas induções.
As vantagens desta estrutura são equilibrar temperatura da associação de derretimento e todas as peças da fornalha a
consiga o efeito de poupança de energia, e para melhorar a escala da agitação eletromagnética de modo que todos os elementos no
a fornalha é distribuída mais uniformemente. A finalidade da fornalha da carcaça do cobre da gravidade: derretimento e guardar do vermelho
cobre, bronze, bronze e outras ligas de cobre.
2. Parâmetro técnico da fornalha de derretimento de cobre
| Não. |
Artigo |
Parâmetro |
| 1 |
Capacidade mínima |
0.3T |
| 2 |
Capacidade total avaliado |
1,5 T |
| 3 |
Poder avaliado |
200KW |
| 4 |
Poder de derretimento da associação |
120KW |
| 5 |
Guardando o poder da associação |
80KW |
| 6 |
Tensão avaliado |
380V |
| 7 |
Fase |
3P |
| 8 |
Frequência |
50Hz |
| 9 |
Taxa de derretimento |
0.5T/hour |
| 10 |
Temperatura de trabalho Rated |
1250℃ |
| 11 |
Fator de poder |
0.45~0.5 (antes da compensação)
0.9~1 (após a compensação)
|
| 12 |
Pressão de água refrigerando |
(PA 2~3) ×105 |
| 13 |
Consumo de água refrigerando |
7T/hour (bobina de indução 3T/hour, revestimento 4T/hour refrigerar de água) |
3. Princípio de funcionamento e estrutura principal
A fornalha de moldação de cobre é projetada baseada no princípio de indução eletromagnética. Alternar magnético
o fluxo é gerado depois que a bobina de indução é aplicada com tensão alterna. As passagens magnéticas do fluxo através do ferro
núcleo para formar um circuito magnético fechado. Estes fluxo magnético alterno induzem a força eletromotor e secundário
atual na câmara derretida. Esta corrente converte a energia elétrica na energia calorífica com a resistência de
a carga do metal, e a energia calorífica derretem o metal na câmara.
3,2 a fornalha guardando de derretimento de cobre é composta do corpo da fornalha, quadro da fornalha, corpo da indução, fornalha elétrica

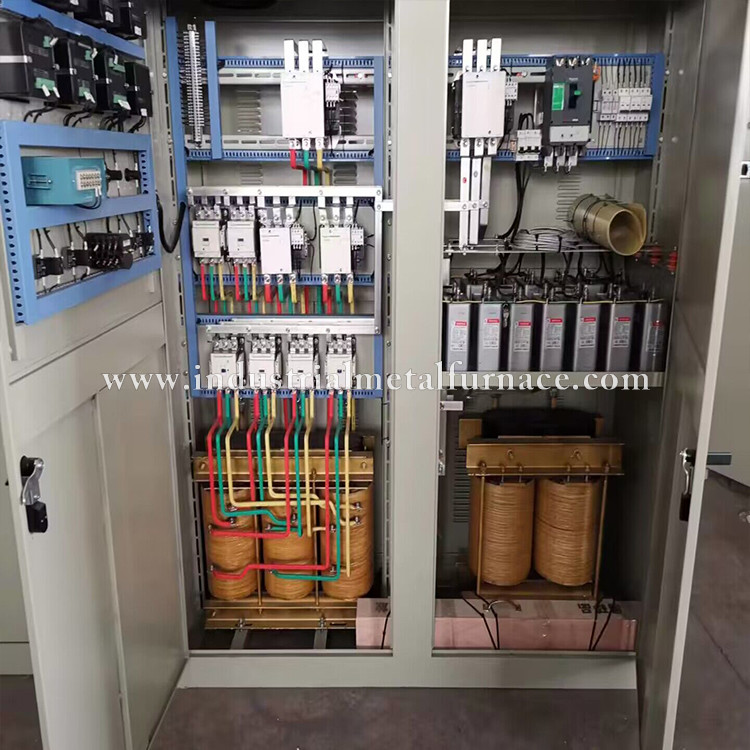

sistema de refrigeração, armário de controle elétrico, etc.
Escala da tensão da fornalha elétrica: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

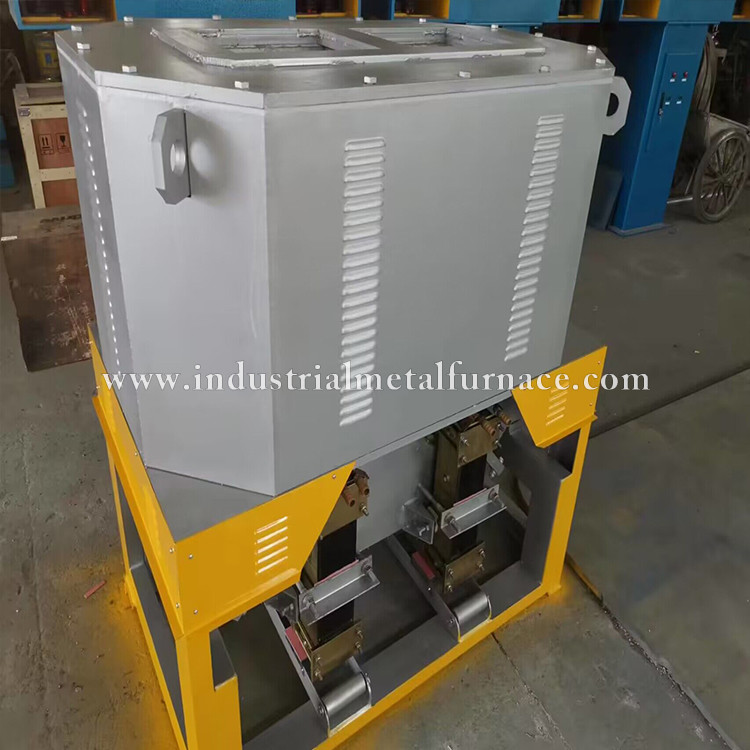

3,3 a fornalha elétrica da carcaça da gravidade adota duas estruturas verticais da indução do núcleo de ferro. O escudo é feito do aço
placa. A associação na muda é alinhada com materiais de isolação térmica e materiais refratários e construída então com
tijolos refratários.
3,4 o corpo do sensor é composto de dois sensores, de dois núcleos de ferro e de duas partes de sulco derretido. A detecção
o escudo do corpo é composto do material de atadura refratário e do revestimento água-de refrigeração. A fornalha de derretimento da indução
o corpo água-é refrigerado: a fim remover convenientemente o material refratário e reduzir a perda de poder de
o escudo do corpo da indução, o escudo do corpo da indução é composto de duas metades, com o material de isolamento imprensado
no meio, e no escudo do corpo da indução é baseado na superfície acima da flange durante o conjunto.
3,5 durante o processo de derretimento, a temperatura da água da entrada não será mais alta do ℃ 35, e a água da tomada
a temperatura será mais alta do ℃ 55, e o volume de água será medido regularmente. Se o volume de água é
mais baixo do que o volume de água exigido, a escala será limpada.
3,6 a qualidade de água refrigerando da fornalha de indução industrial cumprirá as seguintes exigências: o valor de PH
está dentro da escala de 7~8, a dureza não é mais de 7, e o índice total de sólidos suspendidos e dissolvido
os sólidos não são mais de 10, para impedir que a água refrigerando escale e obstrua o trajeto da água.
