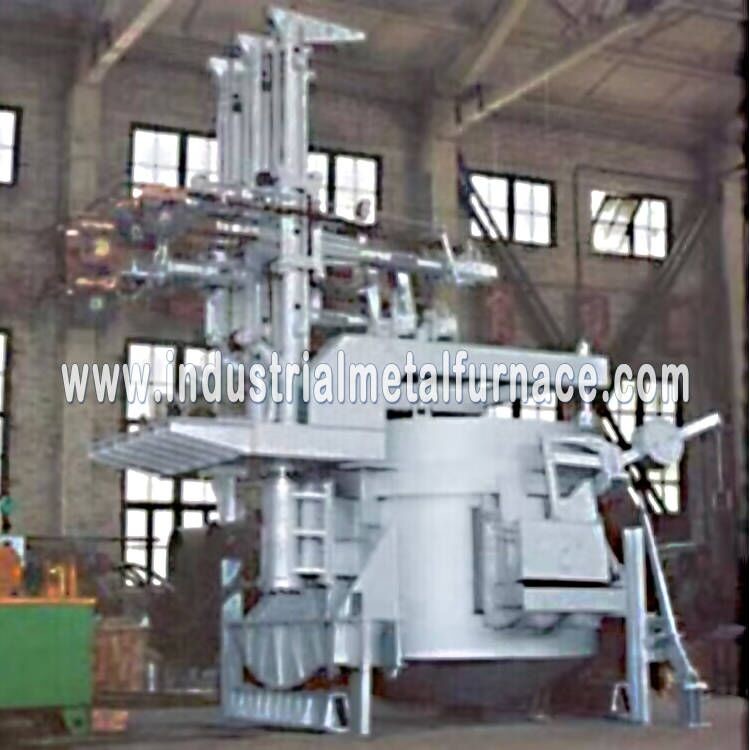

fornalha de derretimento da fornalha de arco 2000kg elétrico para a areia do silicone, metal precioso
1. vista geral
A fornalha de arco elétrico adota o poder ordinário, carga superior com desaparafusamento da tampa da fornalha, e
canal de batida para bater o aço. A estrutura adota a tampa semi-hidráulica e da fornalha que desaparafusa o tipo.
O poço-tipo disposição pode reduzir as exigências para a altura da construção da fábrica.
2. Características principais da fornalha de arco elétrico
Esta fornalha de arco elétrico para a fábrica de aço adota o forro de fornalha básico ou o forro de fornalha ácido para óxidos da fundição,
enriquecimento do metal precioso e outras variedades.
Este equipamento da fornalha de arco elétrico tem as seguintes características principais:
▲O equipamento da fornalha de arco elétrico é ajustado com desaparafusamento da tampa da fornalha, parte-carga, mecanismo semi-hidráulico,
batendo através da rampa de batida, e da instalação no poço.
▲Usando o tipo braço transversal condutor do tubo de cobre.
▲O grande seção transversal do uso água-refrigerou cabos.
▲Adote a estrutura de escudo integral da fornalha.
▲A parte inferior da fornalha de arco elétrico adota uma estrutura prato-dada forma, que melhore a confiança do equipamento
e prolonga a vida útil.
▲A rotação da tampa da fornalha adota a grande tecnologia da plataforma giratória, que reduz o deslocamento do
o cabo água-de refrigeração, reduz a impedância, reduz a perda elétrica, reduz o consumo de potência, e
reduz a área ocupada.
▲O regulador o mais avançado do elétrodo do PLC é usado para assegurar a precisão e a confiança do elétrodo
sistema na maior medida do possível.
▲O circuito de levantamento do elétrodo é equipado para impedir que o elétrodo quebre e para assegurar a operação eficiente
da fornalha.
▲O método do regulamento de tensão do transformador é regulamento de tensão elétrica da nenhum-carga.
▲Enrolamento secundário: Compressão do corpo do transformador: A compressão da bobina adota o cilindro especial do óleo da mola
os pregos da pressão, todas as bobinas são montados no conjunto e vácuo-secados.
▲O transformador pode ser sobrecarregado por 20% por muito tempo, e tem a suficiente força mecânica para assegurar isso
pode suportar frequente para procurar um caminho mais curto impactos.
▲O transformador é de método forçado refrigerar de água da circulação do óleo (OFWF), adotando um óleo forçado sem problemas que circula
refrigerador de água.
▲Os materiais do núcleo do transformador são feitos dos produtos de alta qualidade.
▲O óleo do transformador adota o óleo 25#.
▲O transformador é equipado com o gás pesado, gás claro, e funções da proteção do releaser da pressão, e a em-carga
o interruptor é equipado com as funções pesadas da proteção de gás.
4. Parâmetros técnicos principais
| NÃO. |
Artigo |
Unidade |
Valor |
Observação |
| 1 |
Capacidade avaliado da fornalha de arco elétrico |
T |
2 |
|
| 2 |
Diâmetro de Shell |
milímetro |
Φ2200 |
Rampa de batida |
| 3 |
Altura de levantamento da tampa da fornalha |
milímetro |
200 |
|
| A tampa da fornalha desaparafusa o ângulo |
° |
~83 |
|
| Elevador e rotação da tampa da fornalha |
|
|
Condução hidráulica |
| 4 |
Diâmetro do elétrodo de grafite |
milímetro |
200 |
|
| Diâmetro do centro do polo do elétrodo |
milímetro |
620 |
|
| Curso de levantamento do elétrodo |
milímetro |
1100 |
|
| Velocidade máxima up/down do elétrodo |
m/min |
3/2.5 |
|
| método de controle |
|
|
movimentação da Pinhão-cremalheira |
| Formulário do braço do elétrodo |
|
|
Tipo braço transversal condutor do tubo de cobre |
| 5 |
Ângulo de batida |
° |
45 |
máximo |
| Inclinação da escória |
° |
15 |
máximo |
| 6 |
Capacidade avaliado do transformador da fornalha elétrica |
KVA |
1250 |
Pode ser sobrecarregado por 20% |
| tensão preliminar |
Quilovolt |
10/6.3 |
|
| Nenhuma pressão da interrupção |
V |
210-104 |
5- regulamento de tensão elétrica nivelado da não-excitação |
| corrente secundária |
|
4000 |
|
| Formulário refrigerando do transformador |
|
|
Refrigerar de água forte da circulação do óleo |
| |
|
|
|
| 7 |
pressão de funcionamento do sistema hidráulico |
MPa |
6 |
|
| meio de funcionamento |
|
|
óleo hidráulico Desgaste-resistente |
| 8 |
abastecimento de água refrigerando |
|
|
Água industrial (que inclui a água refrigerando do transformador) |
| Pressão de entrada |
MPa |
>0.3 |
|
| Temperatura da água da entrada |
℃ |
≤32 |
|
| temperatura da água |
℃ |
<50 |
|
| Consumo de água refrigerando |
m3 /h |
~20 |
|
Espaço da fonte da fornalha de arco elétrico de EAF-1.5T
| Não. |
Artigo |
Índice e espaço |
Q'ty |
| 1 |
Parte mecânica |
|
|
| 1,1 |
Corpo da fornalha (φ2200) |
Escudo da fornalha, rampa de batida, mecanismo da porta da fornalha, etc. |
1 grupo |
| 1,2 |
anel de tampa Água-de refrigeração da fornalha |
anel Água-de refrigeração da fornalha, etc. |
1 grupo |
| 1,3 |
Mecanismo de levantamento do elétrodo |
Três grupos de colunas, de dispositivo da roda do guia e de peças de isolamento, engrenagem-cremalheira-redutor |
1 grupo |
| 1,4 |
Tampa que levanta e
mecanismo giratório
|
Quadro de gerencio da tampa da fornalha, mecanismo de gerencio da tampa da fornalha, mecanismo de levantamento da tampa da fornalha |
1 grupo |
| Rolamento giratório do gerencio da tampa da fornalha |
1 grupo |
| 1,5 |
Fornalha que inclina o mecanismo |
Inclinando o berço, apoio horizontal, inclinando a plataforma, rotação da tampa da fornalha e desaparafusando o apoio |
1 grupo |
| 1,6 |
Sistema de refrigeração |
Distribuidores da água, tanque do retorno, válvulas do encanamento e instrumentos relacionados |
1 grupo |
| 2 |
Parte atual alta |
|
|
| 2,1 |
Braço transversal condutor |
Tipo condutor braço transversal condutor do tubo de cobre 3 partes, braçadeiras, guardando anéis, etc. |
1 grupo |
| 2,2 |
Sistema de rede curto |
Compensadores flexíveis, tubulações de cobre condutoras, junções do cabo, suportes e prendedores, peças de isolamento, etc. |
1 grupo |
| |
|
Transformador atual |
3 PCes |
| 2,3 |
cabo Água-de refrigeração |
Cabo água-de refrigeração grande seção transversal |
1 grupo |
| 3 |
Sistema hidráulico |
|
|
| 3,1 |
Estação hidráulica |
Tanque de óleo, filtro de óleo de alta pressão, bloco integrado da válvula, dispositivo refrigerando, acumulador |
1 grupo |
| 3,2 |
cilindro hidráulico |
inclinando o cilindro |
1 |
| Elétrodo que aperta o cilindro |
3 |
| Tampa da fornalha que levanta o cilindro giratório |
1 |
| 4 |
Peças elétricas |
|
|
| 4,1 |
Transformador da fornalha |
HSSP-1250KVA, acessórios do transformador e refrigerador da óleo-água |
1 grupo |
| 4,2 |
sistema de alta pressão |
(6KV) armário do interruptor de vácuo 10KV |
1 grupo |
| 4,3 |
Fundação de baixa voltagem do controle elétrico e sistema de controlo automático |
Armário de poder de baixa voltagem, armário de controle elétrico, de operação do PLC tabela e caixa principais da operação de campo |
1 grupo |
