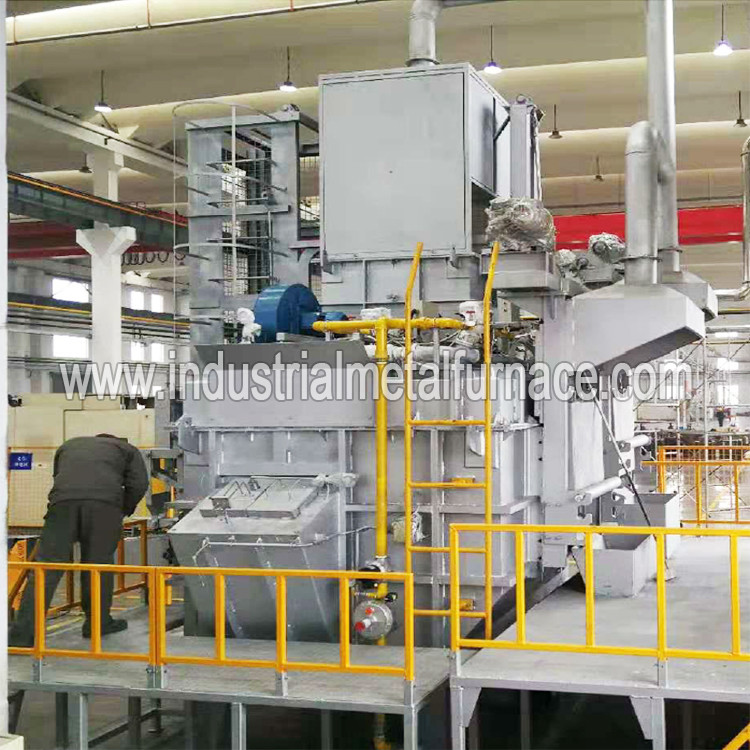

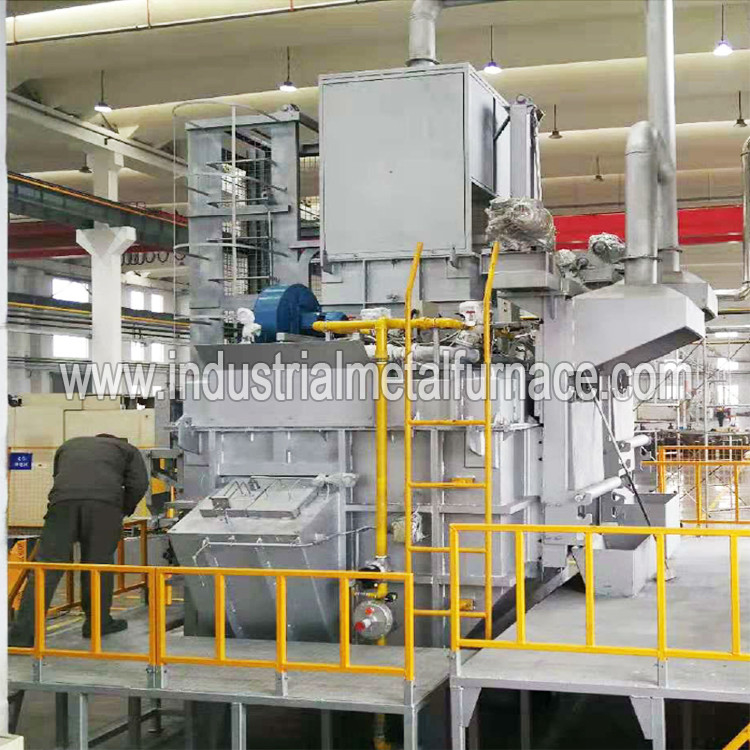

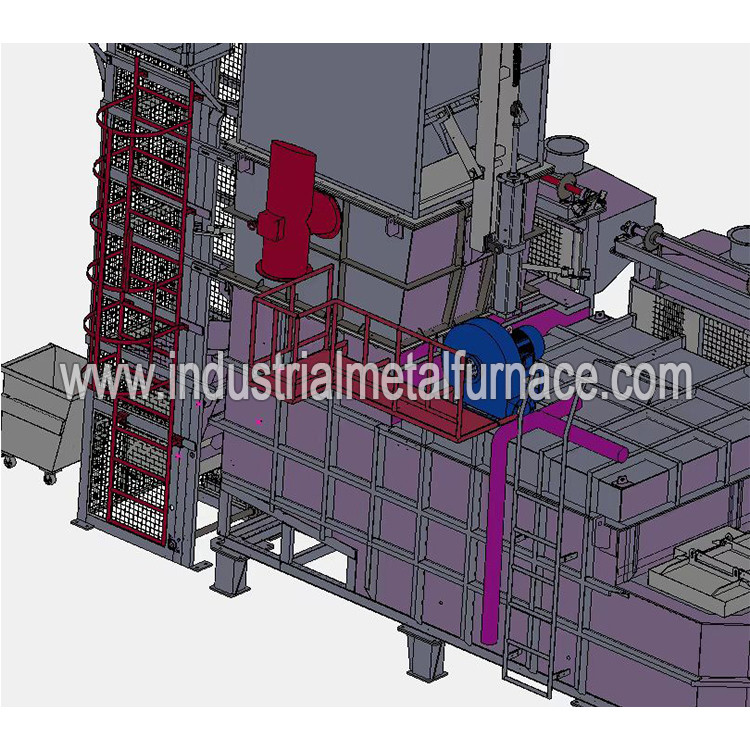

fornalha de derretimento de alumínio industrial ateada fogo gás de 250kg/H Cntinuous, fornalha de derretimento de alumínio da sucata
1. Introdução geral
A fornalha de derretimento de alumínio reverberatory da liga de alumínio tem uma estrutura compacta para o derretimento e a função da preservação do calor.
A associação de derretimento é formada pelo material de carcaça deformação do alumínio da não-vara, que tem a característica de grande resistência, fácil
à limpeza e à vida útil longa. A fornalha emprega o tipo famoso do queimador, que tem a ignição automática, controle de temperatura
e sobre dispositivos de alarme da temperatura.
2. Parâmetros técnicos
|
2,1 modelo: WDL-RJL-2500;
2,2 capacidade da fornalha: 6000kg;
2,3 taxa de derretimento: 2500kg/hour (no método de trabalho contínuo);
2,4 temperaturas líquidas de alumínio: 720℃;
precisão de controle da temperatura 2,5: ±10℃;
2,6 combustível: gás natural, pressão de gás do valor 8600Kcal/M3: 5-8KPa (50-80mbar);
fonte de alimentação 2,7: 380V 50HZ 17.5KW;
ar 2,8 comprimido: 0.5-0.7Mpa 1.5m3/h (com separação da água da secagem e do óleo)
2,9 alturas líquidas de alumínio da tomada: 1650mm;
método de 2,10 tomadas: tipo pneumático tomada do bujão;
2,11 consumo do gás: 1) menos do que 65N3/ton de alumínio (as seguintes circunstâncias devem ser estadas conformes: o índice da sucata no material retornado é menos de 5%, especialmente quando não há nenhuma sucata oxidada facilmente; a relação do material derretido é 50% para o material retornado (densidade 400-500kg/M3) e 50% para o lingote; a temperatura do líquido de alumínio derretido após o derretimento é 750°C.)
2) Menos do que 58M3/ton de alumínio (operação contínua, nenhum material oleoso e aquoso, nenhumas sucatas de alumínio, 30% do material de alumínio da fornalha de derretimento da sucata (densidade 400-500kg/M3), 70% do lingote de alumínio; temperatura líquida de alumínio derretida, com base em 720℃)
3) Menos do que o alumínio 55M3/ton (100% para lingotes na operação contínua; temperatura líquida de alumínio após o derretimento baseado em 720°C.)
O tempo do cálculo é cronometrado depois que o material é posto dentro, e a matéria prima da entrada pela hora é superior ou igual ao volume de derretimento pela hora. Quando a temperatura líquida de alumínio é alcançada e o líquido de alumínio está descarregado, a saída da água alcança a eficiência de derretimento especificada pelo equipamento, e as 3 horas mínimas são um ciclo estatístico, tomam o valor médio como o padrão do consumo de energia da unidade.
2,12 lingotes de alumínio: R14 ou ADC12, peso médio: 8kg ou menos;
2,13 temperaturas líquidas de alumínio máximas: 750°C;
taxa de enchimento de derretimento da câmara 2,13: 50% (se desfaça de mateiral unbundled);
2,14 tamanho máximo do material reciclado: deve ser menores do que as dimensões internas do carro material;
Nota: Os parâmetros acima devem estar conformes as seguintes circunstâncias:
A) A fornalha de derretimento de alumínio deve estar em um estado estável de operação contínua por mais de 6 horas.
B) O consumo de combustível médio de 3 horas no derretimento contínuo é o valor calculado.
C) O valor calorífico real do combustível é 8600Kcal/NM3.
D) A fornalha da fusão do metal e o equipamento industriais do acompanhamento estão na operação normal.
E) O consumo de energia de desgaseificação, de remoção da escória e de tempo de armazenagem não é incluído na escala do consumo de energia.
|
3. Sistema da combustão
3,1 o sistema da combustão consiste em um fã, válvula de borboleta, válvula de bola, interruptor de pressão, calibre de pressão, válvula de solenoide,
Detecção UV, mangueira do metal e queimadores. O queimador de derretimento da câmara é de um tipo longo da chama e do queimador guardando da câmara
é de um tipo liso da chama.
3,2 o sistema da combustão estabelece-se com várias detecções para assegurar o funcionamento normal do equipamento: A. detecção UV,
para detectar se a ignição do queimador é bem sucedida; B. detecção do nível de líquido, quando o líquido de alumínio dentro dos alcances da fornalha
um nível elevado, o queimador correrá no poder reduzido; Detecção de C. Pressão, quando a pressão no sistema tranquilo for anormal,
as edições do sistema um alarme.
4. Sistemas de controlo automáticos da temperatura
O gás ateou fogo à fornalha da fusão do metal emprega uma combinação de diversos componentes elétricos para o controle de
objetos da temperatura, assim assegurando o funcionamento seguro e seguro do equipamento controlado. As funções principais
do sistema de controlo elétrico seja: controlador automático, sensor, transmissor, atuador (elemento de controlo final),
relação do entrada/saída (relação do I/O)
e outros componentes do controle de circuito fechado.
Controle de temperatura não-linear e tempo-variando, tempo de resposta rápido e precisão alta. Estabilidade de sistema de controlo
e adaptação.
O PLC do controlador programável da fornalha de derretimento de alumínio da sucata interage com o HMI para a execução interna de
operações de lógica, sequenciais
operações de controle, e saídas análogas, fornecendo uma solução ideal para o controle fácil da temperatura da fornalha.
4,1 tolerância ambiental forte
Baseado em sua tolerância forte às circunstâncias ambientais, o nível da proteção é alto, incluindo o funcionamento
a temperatura e a temperatura de armazenamento são mais largas.
função 4,2 poderosa: função de arquivística dos dados do apoio do tela táctil e do registro do alarme, temperatura esperta poderosa
a função da exposição da tendência da gestão, lá é capacidades poderosas e ricas de uma comunicação, ethernet integrados
relação de comunicação, porta usb, relação de comunicação RS-485, porta de série acessória (sinal do SB RS232/485
placa), módulo da expansão do EM. comando do protocolo do escravo do modbus. micro ranhura para cartão do SD, terminal do poder do sensor do processador central.
5. Lista de componentes principais das fornalhas de derretimento de alumínio
|
Não.
|
Nome
|
Modelo
|
Quantidade |
| 1 |
Controlador do PLC (Siemens) |
PROCESSADOR CENTRAL SR60 DE S7-200 SMART |
1 |
| 2 |
Módulo de entrada análoga do PLC |
EM AT04 DE S7-200 SMART |
1 |
| 3 |
Módulo de saída análoga do PLC |
EM AQ02 DE S7-200 SMART |
1 |
| 4 |
Tela táctil (Siemens) |
IE 1000 DE SMART |
1 |
| 5 |
Interruptores diminutos
Schneider
|
IC652P C10A |
1 |
| 6 |
Interruptores Schneider do motor |
GV2-ME12C |
1 |
| 7 |
Contatores Schneider da C.A. |
LC1D12M7C |
1 |
| 8 |
Relés intermediários Schneider |
RXM2LB2P7 |
5 |
| 9 |
Interruptores de tecla Schneider |
XB5AW33BIC |
2 |
| 10 |
Interruptor de parada Schneider da emergência |
XB5ASS542C |
1 |
| 11 |
Luzes de sinal Schneider |
XB2-BVM3LC |
3 |
| 12 |
Sensores fotoelétricos OMRON |
E3Z-T61 2M |
2 |
| 13 |
Conector resistente |
HDH024-01 |
2 |
| 14 |
Detector de chama (haste da detecção do íon) |
M14 |
1 |
| 15 |
Controlador de programa da ignição (Honeywell) |
TBC2800/A10000 |
2 |
| 16 |
Transformador da ignição (Zhe I) |
BGY004-8/GS25P 220V |
2 |
| 17 |
Interruptor magnético |
CS1-U |
1 |
| 18 |
Atuador proporcional do motor (Honeywell) |
M7284A1004
(C.A. 220V 7284)
|
2 |
| 19 |
Ignição do gás e válvula de solenoide da combustão (Japão CKD) |
AB4103-07 (C.A. 220V) |
2 |
|
20
|
Válvula de solenoide de derretimento da combustão do gás (Honeywell) |
DN80 (C.A. 220V) |
2
|
|
21
|
Válvula de solenoide da queimadura da posse do gás (Honeywell) |
DN40 (C.A. 220V) |
1
|
| 22 |
Detector de chama FIREYE |
UV1AL-6 |
|
| 23 |
Válvula de diminuição da pressão
Itália Fite
|
DN65 |
1 |
| 24 |
Válvula de borboleta manual
Melhor
|
(Linha DN80 com escala) |
1 |
| 25 |
Válvula mestra do gás (Honeywell) |
DN80 (C.A. 220V) |
1 |
| 26 |
Interruptor de pressão do gás (estrumes) |
A2210 (alarme da baixa pressão) |
1 |
| 27 |
Interruptor de pressão do gás (estrumes) |
A2310 (alarme de alta tensão) |
1 |
| 28 |
Interruptor de pressão do ar (estrumes) |
A2310 (alarme da baixa pressão) |
1 |
|
29
|
Dispositivo de detecção material na torre da fornalha (sistema de Omron) |
E3JK-5M (220V) |
1
|
|
30
|
Guardando o dispositivo de detecção do nível de líquido da sala (sistema de Omron) |
61F-GP-N |
1
|
| 31 |
Cilindro da tampa da fornalha (Taiwan Airtac) |
SC125X800STCM1 |
1 |
| 32 |
Drene o cilindro do ar do porto (Taiwan Yadec) |
SC80×200-CA-CB |
1 |
| 33 |
Componentes da baixa tensão |
OMRON, Schneider, etc. |
|
Notas: Os componentes marcam para os componentes das fornalhas da moldação de alumínio
puderam ser mudadas ao equivalentes sem observar o cliente devido à indisponibilidade da corrente umas.
