O banho de sal da resistência elétrica aquece o tratamento de fornalhas e de equipamento para as peças de metal
1. Aplicação
A fornalha externamente caloroso do banho de sal é um tipo de grupo fornalha usada para o tratamento térmico das peças de metal,
como extinguir, recozer, moderar, normalizar, nenhuma aquecimento e carburação da oxidação, etc.
2. Parâmetros técnicos da fornalha do deleite de calor
| Não. |
Artigo |
Especificação |
| 1 |
Modelo |
RYG-90-7 |
| 2 |
Poder avaliado |
90KW+5% (1-100% ajustável) |
| 3 |
Tensão avaliado |
380V, 3phase, 50HZ |
| 4 |
Temperatura avaliado |
℃ 800 |
| |
Temperatura de trabalho |
750℃ |
| 5 |
Conexão do elemento de aquecimento |
Y |
| 6 |
Método de controle da temperatura |
SCR, controle do PID, sobre o alarme da temperatura |
| 7 |
Zona de controle da temperatura |
1 ponto do controle zone+one dentro da câmara da fornalha para medir a temperatura |
| 8 |
Tamanho de trabalho eficaz |
Φ900*1000mm
(profundidade interna do diameter*internal do cadinho)
|
| 9 |
Precisão de controle da temperatura |
±2℃ |
| 10 |
Uniformidade da temperatura |
±10℃ |
| 11 |
Poder vazio da perda da fornalha |
≤18% |
| 12 |
Elevação da temperatura de superfície da fornalha |
≤40℃ |
| 13 |
Lado de aquecimento |
aquecimento do Quatro-lado |
3. Estrutura da fornalha
A fornalha do banho de sal é compreendida do escudo da fornalha, do cadinho e do sistema de controlo da temperatura.

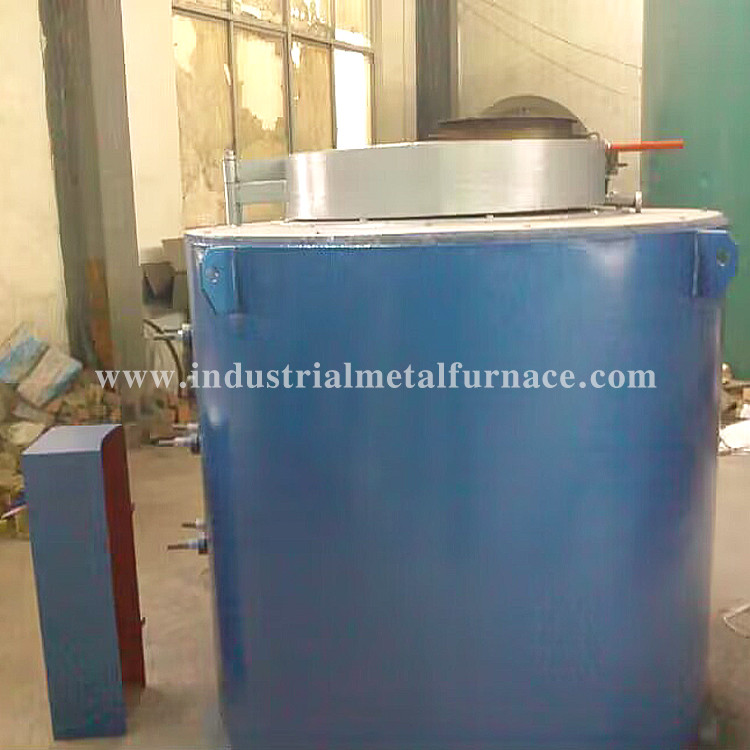

Escudo da fornalha
O escudo da fornalha do deleite de calor é soldado pelo aço do canal e pelo aço do ângulo. A placa externo do escudo é feita do aço Q235,
qual tem a característica da força total contínua, segura, boa e de não fácil se deformar. O forro de fornalha adota
fibra refratária com espessura de 300mm. O forro inferior adota o tijolo refratário da argila 1.3g/cm3 e tijolos pesados
para a área vulnerável. A camada de isolamento adota a fibra refratária do alumínio do silicato, e a camada de isolamento exterior adota a placa da farinha fóssil e do asbesto.

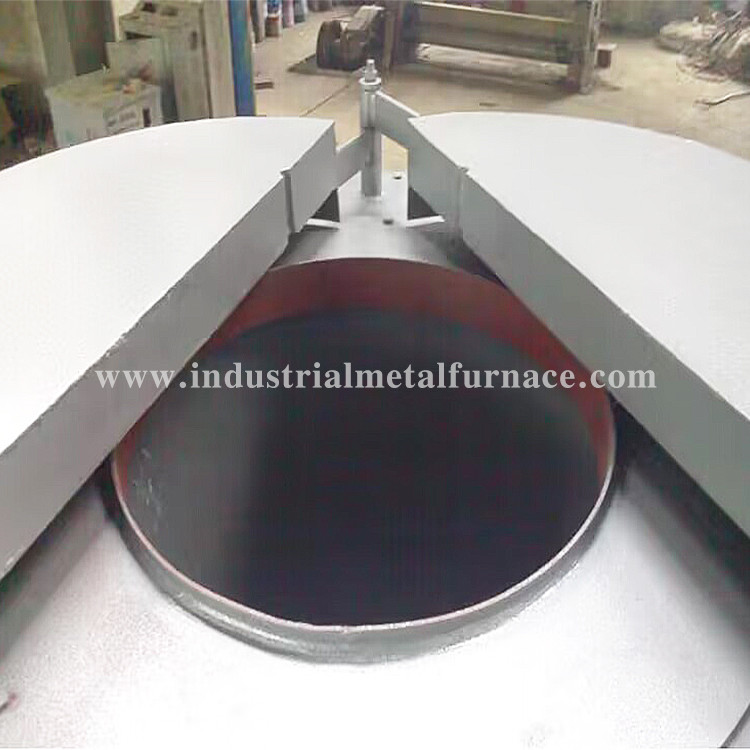

Cadinho
O cadinho é feito da placa 316L de aço inoxidável de 10mm (0Cr17Ni12Mo2). É usado para impedir o sal derretido
infiltração na camada da isolação e no sulco de sal. Quando o sulco de sal é danificado, pode ser levantado para o reparo.
Elemento de aquecimento
O elemento de aquecimento adota a correia da resistência 0Cr25AL5. O elemento de aquecimento é arranjado em torno do corpo da fornalha assim
que o cadinho poderia ser aquecido uniformemente. A parte inferior de fornalha adota tijolos refratários.
Sistema de controlo
O armário de controle principal adota o tipo vertical armário combinado de GGD. O painel de controle elétrico é compreendido do medidor do ampère, do voltímetro, do controlador de temperatura, do registrador da temperatura e dos interruptores de controle.
4. Espaço da fonte
| Não. |
Artigo |
Q'ty |
| 1 |
Corpo da fornalha |
1 grupo |
| 2 |
cadinho 316L de aço inoxidável resistente ao calor |
1 parte |
| 3 |
Elemento de aquecimento |
1 grupo |
| 4 |
Sistema de controlo |
1 grupo |
| 5 |
Par termoelétrico |
2 grupos |
