1Aplicação
O forno de fogão elétrico RX3-25-12 é usado principalmente para tratamento térmico de peças metálicas ou de liga médias ou pequenas.
2Parâmetros técnicos principais
| - Não, não. |
Ponto |
Parâmetros técnicos |
| 1 |
Potência nominal |
25 kW (1-100%) ajustável |
| 2 |
Fornecimento de energia |
380 V 3P 50 Hz |
| 3 |
Temperatura nominal |
1200°C(temperatura de funcionamento normal regulavel: 1150°C) |
| 4 |
Zona de controlo |
1 zona |
| 5 |
Tamanho de funcionamento efectivo |
500 × 500 × 500 mm ((D × W × H) |
| 6 |
Uniformidade da temperatura |
± 10°C |
| 7 |
Precisão da medição da temperatura |
±1°C |
| 8 |
Aumento da temperatura da superfície do forno |
≤ 50°C |
| 9 |
Consumo de energia do forno vazio |
≤ 10% |
| 10 |
Método de controlo da temperatura |
SCR, regulador PID; controlador de temperatura Shimaden, Siemens PLC, tela sensível ao toque de 10 polegadas; registo da curva de processo de temperatura e função de saída; |
| 11 |
Elementos de aquecimento |
0Cr27AL7Mo2 |
| 12 |
Placa de superfície do bogie |
Ni7N |
| 13 |
Método de carregamento da peça de trabalho |
Pendurar na barra de suspensão (310S) com gancho |
| 14 |
Revestimento de fornos |
Bloco de fibras de alumínio de silicato de alta alumina |
| 15 |
Método de abertura da porta do forno |
Porta de abertura lateral com dispositivo de aperto em espiral |
3Introdução estrutural

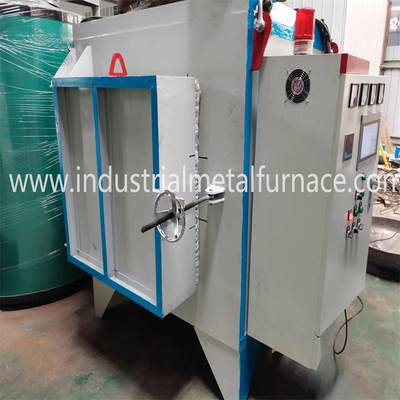

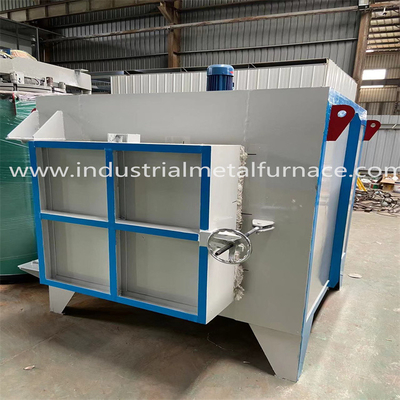

O forno de aquecimento RX3-25-12 é constituído principalmente por corpo do forno, revestimento, porta do forno, elemento de aquecimento e sistema de controlo de temperatura.
3.1 pelecorpo naci
A estrutura de aço do corpo do forno é feita de aço seccional 6-8 # e placas de aço de 3-12 mm.e são reforçados com suportes de aço seccionaisA parede externa do forno é pintada com 2 camadas de primer e 2 camadas de pintura de revestimento.
3.2 revestimento
O corpo do forno tipo caixa é construído com tijolos refratários e fibras.As fibras de alumínio são pré-comprimidas em blocos (gravidade de compressão: ≥ 235 kg/m3Esta estrutura de revestimento refratário tem as vantagens de baixa condutividade térmica, forte capacidade antichoque e antierosão.O revestimento tem uma espessura total de 325 mmA fibra de alumínio silicato resiste a uma temperatura máxima de 1250°C.
3.3 porta do forno e sistema de porta para cima e para baixo
A porta do forno tipo caixa é composta por revestimento totalmente de fibra e revestimento de estrutura de aço.O revestimento da porta é de blocos de fibra de alta temperatura que é o mesmo que o revestimento do corpo do fornoA estrutura geral do forno mantém a sua forma durante o aquecimento. A porta é de tipo abertura lateral. A porta é aberta manualmente para o lado.
3.4 fundo do forno:
O fundo do forno é composto por alvenaria refratária, placa de superfície de 30 mm de espessura Ni7N. A superfície inferior suportadora de carga é plana.Uma camada de placa inferior de aço resistente ao calor é colocada para garantir a carga e proteger a vida útil do fio do forno.
Revestimento inferior: Um revestimento composto é feito de tijolos refratários de alta alumina de primeira classe, tijolos refratários leves, tijolos de isolamento, etc.As ranhuras de instalação do elemento de aquecimento são construídas no revestimento, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureDurante a produção, as juntas de expansão são deixadas para evitar que o revestimento se expanda e danifique quando aquecido.
3.5 elemento de aquecimento
Elementos de aquecimento: as tiras de resistência de liga de resistência 0Cr27AL7Mo2 são montadas nas paredes esquerda e direita, no fundo do forno e no fundo do forno.
3.6 Sistema de controlo elétrico
Controle de temperatura: O controlo PID é adotado para o controlo de temperatura, utilizando o controlador de temperatura inteligente Shimaden.O controlo óptimo de cada zona de temperatura pode ser alcançadoCom a sua função de auto-ajuste online, os parâmetros PID ótimos do forno podem ser calculados para alcançar a estabilidade de temperatura ideal.
Este sistema controla a temperatura do forno de tratamento térmico.
De acordo com os requisitos do processo, após a configuração no controlador de temperatura inteligente, ele é atribuído ao controle da zona de temperatura.transmitir sinais para o nível inferior, e recolher dados de temperatura do instrumento de nível superior em cada área.
Quando a energia principal for ligada, o dispositivo controlará o forno elétrico de acordo com as configurações do instrumento inteligente.
Controle de potência: o sistema de execução de controlo adota um sistema de disparo de alta potência, equipado com um radiador e um sistema completo de arrefecimento por ar.Equipados com um interruptor automático de ar para proteção secundária. Cada grupo de elementos de aquecimento eléctrico está equipado com um amperímetro, um voltímetro e um indicador de ligação/desligação para os elementos de aquecimento eléctricos,com potência de proteção de bloqueio e medidas de aterragem de segurança para garantir uma utilização segura.
4. Componentes Origem
| - Não, não. |
Ponto |
Origem |
| 1 |
Controlador de temperatura |
Shimaden, Japão |
| 2 |
Elementos de aquecimento |
Shougang |
| 3 |
Fibras de algodão |
Luyang, Shangdong |
| 4 |
Componentes elétricos |
Delíx |
| 5 |
Par térmico |
Tipo K, Anhui |
| 6 |
Ecrã táctil |
MCGS |
| Notas:Os componentes acima referidos poderão ser substituídos por outros equivalentes devido à indisponibilidade dos atuais. |
5Instalação
O forno deve ser instalado pelo próprio cliente, enquanto o fornecedor fornece um manual de utilização em inglês,Apoio on-line e guia de vídeos para o cliente devido à atual situação epidêmica em todo o mundo.
6Serviço pós-venda
O forno é garantido por 13 meses a partir da data de envio.O comprador é cobrado a uma certa taxa se os danos forem causados pelo próprio comprador.
