1Finalidade do equipamento

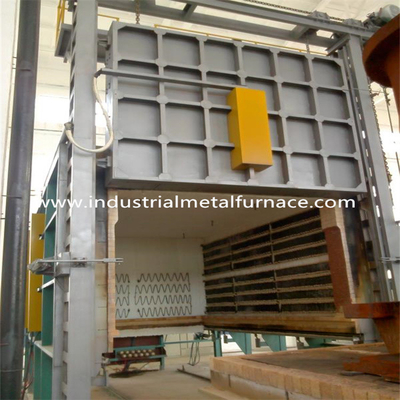

RT3-980-12 forno de fundo para automóveis Tratamento térmico de várias peças de aço inoxidável.

2. Parâmetros técnicos

3- Características gerais e estrutura doequipamento

RT3-980-12 O fogão de fogão é composto principalmente de casca de forno, revestimento de forno, porta de forno e

Mecanismo de elevação da porta do forno, mecanismo de prensagem e vedação da porta do forno; carrinho de carga e

Mecanismo de tração do carrinho, corpo do forno e mecanismo de vedação do carrinho; elementos de aquecimento e dispositivos de fixação;

sistema de controlo automático da temperatura do forno, e assim por diante.

3.1 Concha de forno, 1 conjunto

3.2Revestimento de fornos: O revestimento é uma estrutura de fibra completa, construída com zircônio-alumínio de alta qualidade

fibras refratárias, utilizando peças redondas de aço normalizadas de aço inoxidável e instalação científica e razoável

O bloco de fibra dobrável é pré-comprimido novamente antes da instalação (densidade de massa comprimida ≥ 230Kg/m3)⁾,

fixado na camada superior do forno com aço redondo de aço inoxidável e a espessura de instalação do isolamento

A estrutura tem baixa condutividade térmica, baixa dissolução térmica, excelente

Estabilidade, estabilidade térmica, resistência às vibrações térmicas, excelente resistência à tração e resistência à corrosão.

A maior resistência à temperatura da fibra de silicato de alumínio é de 1360 °C, e o material da parte de fixação da fibra é 304 aço inoxidável.

3.3- Porta do forno e mecanismo da porta do forno, pressão e vedação da porta do forno;

3.4- Carrinho de carga e mecanismo de tracção do carrinho, corpo do forno e mecanismo de vedação do carrinho

3.4.1 Trolley e mecanismo de tração do trolley

O carrinho é composto por uma estrutura, uma placa de aço na superfície do carrinho, rodas, alvenaria refratária,

uma placa inferior de forno de aço resistente ao calor Ni7N e um mecanismo de tração do carrinho.

3.4.1 Estrutura de aço do carrinho: é soldado com viga de aço 18 # e chapa de aço de 10 mm.

A sua rigidez garante um funcionamento normal sob carga total e nenhuma deformação durante a utilização prolongada.

3.4.2 Rodas: As rodas do carrinho são feitas de aço fundido ZG55# após processamento.

O eixo de transmissão é feito de aço 45# com processamento de precisão e tratamento de temperamento.

O rolamento de transmissão utiliza rolamentos de rolos pesados para garantir os requisitos de carga.

Para reduzir a pressão das rodas do carrinho, são instalados 8 pares de 16 Ø 240 rodas.

na parte inferior do carrinho para suportar todo o carrinho.

3.4.3 revestimento: tijolos refratários pesados de alta alumínio, tijolos refratários leves, tijolos isolantes,

Os tijolos refratários pesados de alto teor de alumínio são usados para

Construção em alvenaria de peças propensas a colisões e peças portadoras (é adicionado adesivo de alta temperatura)

A expansão do forno é feita através de um processo de limpeza que consiste na expansão do forno para a lama durante a alvenaria) para aumentar a resistência estrutural do revestimento do forno.

As juntas são deixadas durante a produção para evitar que o revestimento se dilate após ser aquecido e danifique o revestimento.

A placa inferior do forno é fundida a partir de material Ni7N com uma espessura total de 30 mm.

A temperatura máxima é ≤ 1200°C e pode ser utilizada durante muito tempo sem deformação ou rachaduras.

3.4.4 Mecanismo de tração do carrinho: O mecanismo de circulação do carrinho adota o modo autopropulsado.

O carrinho entra e sai do forno através do redutor para conduzir a roda motriz do carrinho

Para fazer o carrinho se mover, e a operação é estável e confiável.

3.4.5 Mecanismo de vedação entre o corpo do forno e a mesa

O problema da vedação é uma parte muito importante da concepção do forno.

O desempenho afeta directamente a uniformidade da temperatura no forno e o serviço

A vida útil do forno; também tem um grande impacto no consumo de energia e no tratamento térmico

No quadro da estrutura geral do forno, o dispositivo de vedação está numa posição relativamente

O ambiente de trabalho é relativamente difícil, pelo que é muito difícil para os trabalhadores que se encontram numa área de alta temperatura e em um ambiente de trabalho relativamente difícil.

necessários para adoptar uma solução de vedação com desempenho fiável, estrutura simples, longa duração

vida útil e fácil manutenção.

A vedação entre a porta do forno, o corpo do forno e o carrinho é mais crítica.

A vedação entre a porta do forno e o corpo do forno adota a compressão de peso morto

estrutura comumente utilizada em fornos de tratamento térmico na indústria mecânica, e a vedação

Entre o carrinho e o corpo do forno há uma vedação especial de tijolo e fibra de algodão.

A estrutura acima tem sido bem e amplamente utilizada em fornos de aquecimento de tipo carrinho e tipo carrinho

O sistema de aquecimento de fornos de tratamento térmico tem um bom efeito de vedação.

3.5 Elementos de aquecimento de fornos

O elemento de aquecimento é feito de uma liga de alta resistência de alta qualidade 0Cr27AL7Mo2,

que é transformado em forma ondulada e instalado em ambos os lados do corpo do forno.

Todas as hastes de chumbo são feitas de φ16 0Cr25AL5 material, e os grampos de fiação das hastes de chumbo são

Os pontos neutros de todos os fios de ligação são os pontos de ligação dos cabos de ligação, que são os pontos neutros dos cabos de ligação.

As resistências estão ligadas a zero, e a área da secção transversal do fio neutro atende ao

requisitos das normas industriais.

3.6Sistema de controlo eletrónico

Controle de temperatura: O controlo de temperatura adota o controlo de zoneamento de vários segmentos e adota

Japão Shimaden controlador de temperatura inteligente.

pode obter o melhor controlo de cada zona de temperatura.

Pode calcular os melhores parâmetros PID do forno e alcançar uma estabilidade de temperatura mais ideal.

3. 7 Área de fornecimento de equipamentos completos

4Componente principalFabricantes
