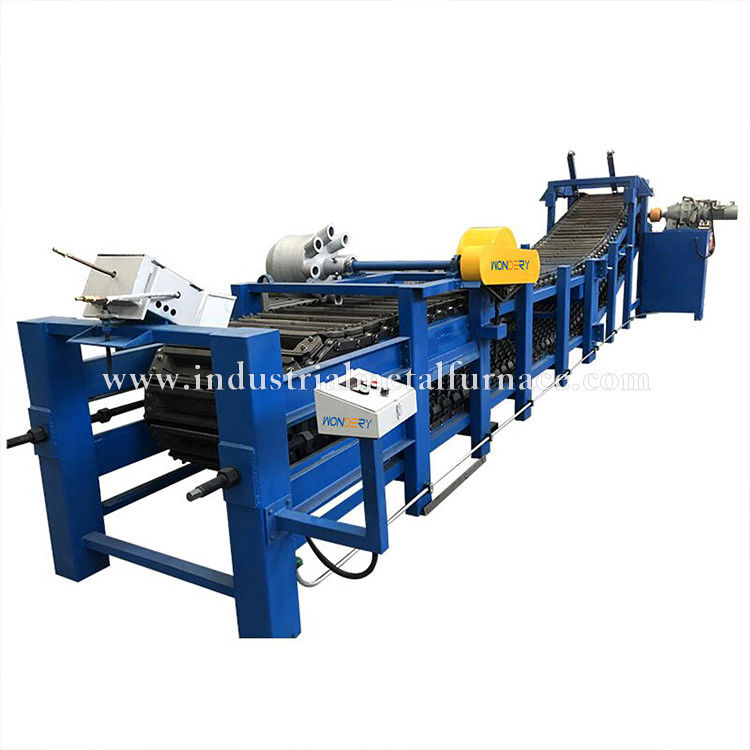

5M Máquina de fundição de lingotes de cobre de 30 kg totalmente automática

5M Máquina de fundição de lingotes de cobre de 30 kg totalmente automática

1Utilização e características

1.1 Utilização do dispositivo:

O sistema de fundição e fundição de cobre é utilizado para a produção controlada totalmente automática de 30 kg

Antes de despejar o líquido de cobre no molde de fundição de lingotes, o molde de fundição de lingotes deve ser

A taxa de desmoldagem é elevada ₹99%.

Requisitos de produção contínua de 24 horas e requisitos do processo de produção da fundição de lingotes de cobre.

1.2 Fluxo de processo:

O líquido de cobre flui para o distribuidor da máquina de fundição de lingotes, é distribuído uniformemente na fundição de lingotes

molde da máquina de fundição de lingotes de cadeia.

1.3 Características do equipamento:

A máquina de moldagem de lingotes de cobre adota o modo de circulação linear.

A potência motriz é de apenas 3,0 kW, o que é mais econômico de energia e

O instrumento exibe directamente a velocidade da máquina de fundição por minuto.

método de desmoldamento mecânico.

2.Área de fornecimento

3Composição dos equipamentos (domínio de fornecimento)

3.1 A máquina de fundição de lingotes de cobre inclui principalmente: molde de fundição de lingotes de ferro fundido, sistema de tensão traseiro, cobre

sistema de distribuição de líquidos, sistema de arrefecimento por pulverização de água, dispositivo simples de lubrificação por cadeia, ignição manual e sistema de cozimento,

Sistema de controlo elétrico, carroceria da máquina de fundição de lingotes (incluindo o sistema de desmoldagem mecânica e o sistema de transmissão de energia).

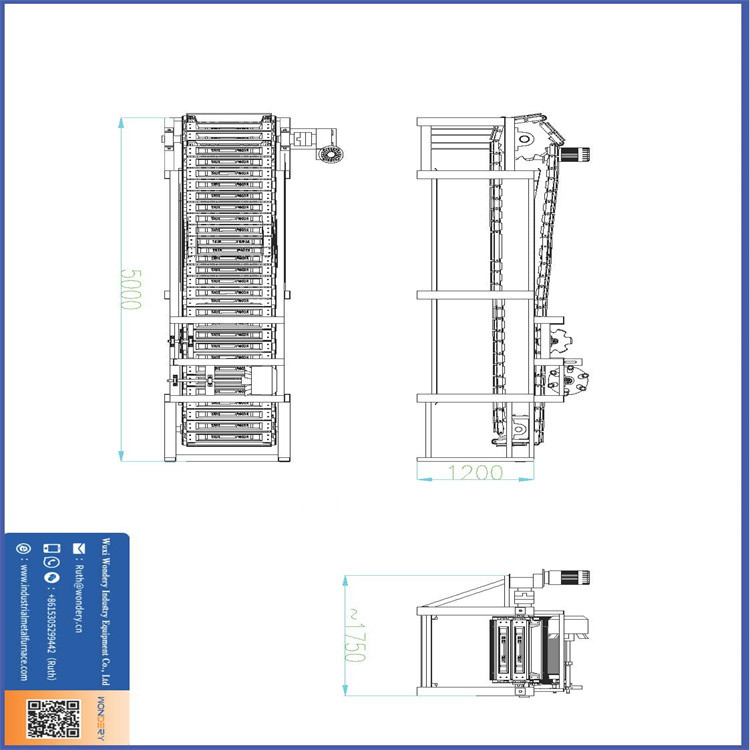

Todo o comprimento da curva é de 5 metros.

A máquina de fundição de lingotes tem as vantagens de distribuição automática de cobre fundido, regulação de velocidade de frequência variável,

Alta eficiência de produção, peso uniforme do lingote, alto grau de automação, baixa intensidade de trabalho, fácil operação e

Simples manutenção. A máquina de fundição de lingotes é fabricada em conformidade com as normas nacionais vigentes.

3.2 Molde de lingotes: O molde de lingotes é feito de ferro dúctil QT450 para garantir a vida útil do molde de lingotes.

O peso do lingote é de 30 kg. Existem 50 moldes de lingote.

Dispositivo de aperto para compensar o afrouxamento da cadeia devido à expansão térmica.

3.3 sistema de distribuição de líquido de cobre, 1 conjunto

3.4 Refrigeração por pulverização de água

A máquina de fundição de lingotes está equipada com um sistema de arrefecimento de fluxo com bom efeito de arrefecimento.

Refrigerado por arrefecimento indireto no fundo.

3.5 Sistema de controlo elétrico

Seleccionam-se os componentes elétricos do sistema de controlo (indicadores, botões, contatores, interruptores de ar, etc.)

A velocidade do lingote é de cerca de 5 km/h, e a velocidade do lingote é de cerca de 5 km/h.

A máquina de fundição é regulada por conversão de frequência.

3.6 Máquina de fundição de lingotes

O corpo principal da máquina de fundição inclui: parte de transmissão, quadro, desmoldamento mecânico, etc.

3.6.1 Parte da transmissão

A parte da transmissão consiste num motor de regulação de velocidade de frequência variável, num redutor, rolamentos, cadeias,

A cadeia é feita de aço manganês.

espessura é de 8 mm, o material é de 40Mn, o material do rolo é de 45 Gr e o diâmetro é de 60 mm.

Cada conjunto de equipamento vem com dois conjuntos.

de simples oleadores automáticos.

3.6.2 Quadro da máquina de fundição de lingotes

De acordo com as normas nacionais, as colunas são feitas de tubos retangulares de 100*50*4,0 mm.

com um diâmetro superior a 50 mm,

A estrutura da máquina de fundição de lingotes consiste num sistema de

Quadro horizontal de várias secções com uma parte motriz (extremidade de descolagem) e uma parte de tensão (extremidade de colagem).

3.6.3 Mecanismo de desmoldagem de lingotes de cobre

A máquina de fundição de lingotes de cobre adota um sistema mecânico de desmoldagem de cobre.

Em circunstâncias normais, a capacidade de produção de cada linha de fundição é de cerca de 1 T/h.

4- Condições do local e serviços públicos para cada linha de fundição fornecidos pelo comprador

Requisitos de água e electricidade:

Tensão: flutuação máxima (+10% 380V/220V trifásico de quatro fios/50Hz)

Carga total máxima ligada: Aproximadamente 3,0 kW (incluindo o motor da bomba de descarga)

Consumo de água de arrefecimento: cerca de 3 metros cúbicos/h

Pressão da água de arrefecimento 0,20-0,30 MPa;

Temperatura da água de arrefecimento: temperatura normal (é necessária uma piscina de arrefecimento de circulação externa,

Temperatura de drenagem dentro de 60 graus.
