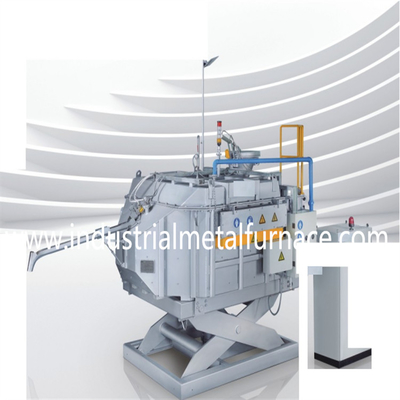

Forno de dosagem e retenção de liga de alumínio de capacidade entre 500 kg e 4100 kg para todos os tipos de fundição

Forno de dosagem e retenção de liga de alumínio de capacidade entre 500 kg e 4100 kg para todos os tipos de fundição

1Descrição do forno de medição pneumático

O forno de retenção pneumático WDL é o sistema de retenção e dosagem para o

Alumínio líquido fechado e aplicado ao alumínio.Forno de retenção pneumático WDL,

de 500 kg a 4100 kg, é aplicado a todos os tipos de diferentes tipos de fundição a óleo

A máquina e a dosagem, variando de 0,5 kg a 100 kg, podem satisfazer quase todos os tipos de

O forno adota o mais avançado sistema de controlo da Siemens e

A utilização de sistemas de segurança e de segurança para o transporte de mercadorias pode melhorar a quantidade e a qualidade dos produtos, devido às características excepcionais dos sistemas de segurança.

Confiabilidade, facilidade de instalação, operação simples e velocidade de dosagem eficiente.

2Princípio de funcionamento do forno de dosagem e retenção de liga de alumínio

O forno de dosagem pneumático WDL é concebido para retirar o metal abaixo da superfície do metal.

líquido no banho, que pode evitar completamente a lesma oxidação e melhorar enormemente

a qualidade do líquido de liga.O forno pneumático de dosagem WDL é concebido para alimentar directamente

e automaticamente para a máquina de fundição por die casting ou molde de gravidade livre de qualquer contaminação.

Para alimentar o líquido da liga, forma-se uma sobrepressão no interior da câmara do forno.

O nível do líquido de liga dentro do tubo ascendente é levantado primeiro até que o líquido de liga é cerca

Quando a máquina de fundição por die casting solicita o líquido da liga, a pressão no interior do

A câmara do forno será aumentada ainda mais para que o líquido da liga possa fluir para fora.

A pressão será diminuída para acabar com a dose uma vez atingida a quantidade pré- definida.

Após a conclusão da dosagem, o nível do líquido é elevado de volta ao nível de alimentação para a dose seguinte.

3Requisitos técnicos

• Voltagem de trabalho de três fases e cinco linhas: 3 ¢AC380V±10%, 50 Hz/60 Hz;
• Ambiente de trabalho:- 10°C~+50°C
• Ponto de orvalho de secura do ar comprimido: -45°C
• Pressão do ar: 0,4 a 0,8 MPa
• Ar comprimido no conector de saída: DN25
• Volume instantâneo de ar comprimido (intervalo de flutuação da pressão de trabalho ≤ 0,15Mpa) ≥ 30-40L/S

4Características

• Fusão de corpo inteiro de câmara
• Segurança do reservatório
• Aquecimento por radiação de barras de carburo de silício
• Sistema pneumático de alimentação de dosagem, alimentação directa do forno de retenção.
• Função de elevação hidráulica do forno com base na posição de alimentação
• Função de descarga hidráulica para troca e limpeza da câmara do forno.


5Referência do equipamento
Tipo de forno de dosagem WDL


6Forno de dosagem de liga WDL
