6 * 2.3 * 2.4 M Enamel Sinterizador Elétrico Bogie HearthFornopara recipientes sob pressão
1.Aplicação

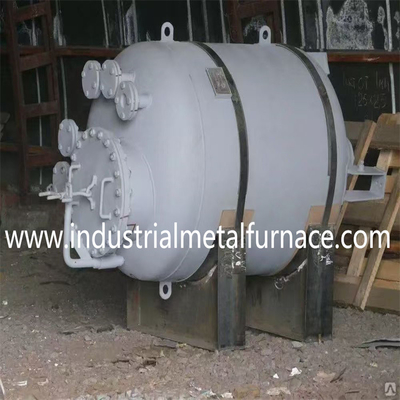

O forno de fogão do tipo trolley RT3-800-10 serve como um equipamento chave
com um diâmetro superior a 50 mm,
Este forno especializado, com o seu design tipo carrinho, oferece
A utilização de sistemas de tratamento térmico eficientes e precisos, garantindo condições ideais para a
As suas características e funcionalidades avançadas

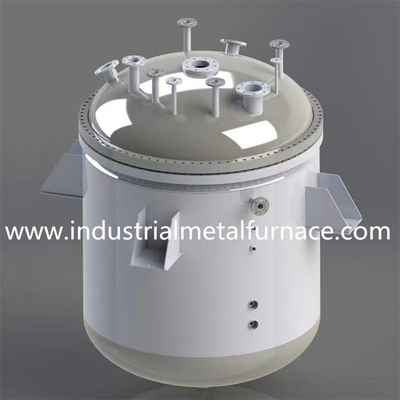

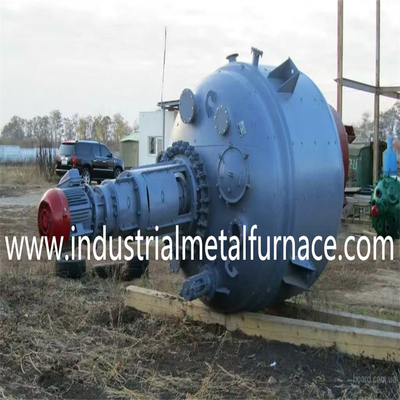

torná-lo uma ferramenta indispensável no fabrico e processamento de esmaltado
Containers, facilitando a produção de alta qualidade e melhorando o desempenho global
e durabilidade dos produtos finais.
2.Parâmetros técnicos principais
| - Não, não. |
Ponto |
Parâmetros técnicos |
| 1 |
Potência nominal |
800 kW (1-100%) ajustável |
| 2 |
Parâmetros de alimentação |
380 V, 3 fases, 50 Hz |
| 3 |
Temperatura nominal |
1050°C, temperatura comum 900-1000°C |
| 4 |
Velocidade de aquecimento do forno vazio |
≤ 2h |
| 5 |
Número de zonas de controlo |
6 zonas de controlo de temperatura independentes |
| 6 |
Tamanho de funcionamento efectivo |
6000×2300×2400 mm ( comprimento × largura × altura) |
| 7 |
Dimensões do corpo do forno |
6800×3350×3850 mm ( comprimento × largura × altura) |
| 8 |
Trolley fora da área |
comprimento ~14700 mm |
| 9 |
Conexão do elemento de aquecimento |
A. A. A. |
| 10 |
Uniformidade da temperatura |
± 10°C |
| 11 |
Precisão do controlo da temperatura do instrumento |
± 1°C |
| 12 |
Perda de potência no forno vazio |
≤ 10% |
| 13 |
Método de controlo da temperatura |
Tiristor · Regulador PID · Medidor de temperatura de 32 estágios da ilha japonesa, com interface de comunicação 485 e tela sensível ao toque de 14 polegadas
A tela sensível ao toque pode gravar dados históricos por mais de um ano, armazenar mais de 10 processos e tem alarme de sobre-temperatura.
7 polegadas de tela colorida gravador táctil registra a curva de aumento de temperatura
|
| 14 |
Aumento da temperatura da parede exterior lateral do forno |
< 40 °C |
| 15 |
Material do elemento de aquecimento |
OCr21AL6Nb (banda) |
| 16 |
Material do fundo do forno |
Aço resistente ao calor Ni7N espessura total 30 mm |
| 17 |

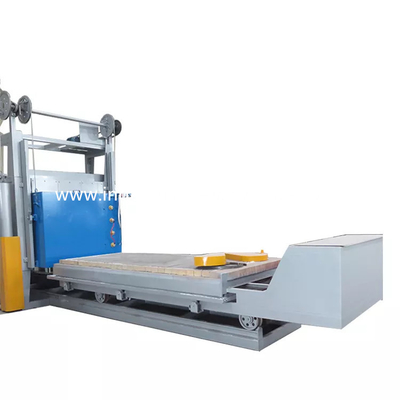

Método de carga |
A peça de trabalho é levantada sobre a superfície do carrinho, e o carrinho é conduzido para o aquecimento |
| 18 |
Formulário do revestimento do forno |
Adotar uma estrutura de fibras refratárias de alta temperatura |
| 19 |
Formulário de abertura e fechamento da porta do forno |
1 conjunto de elevadores elétricos de 2 toneladas movem-se para cima e para baixo e o seu próprio peso comprime e veda |
| 20 |
Formulário de entrada e saída do carrinho |
1 conjunto 7.5KW cicloidal redutor de pinwheel move a roda para dentro e para fora |
| 21 |
Modo de alimentação de viagem do carrinho |
Reel de captação automática |

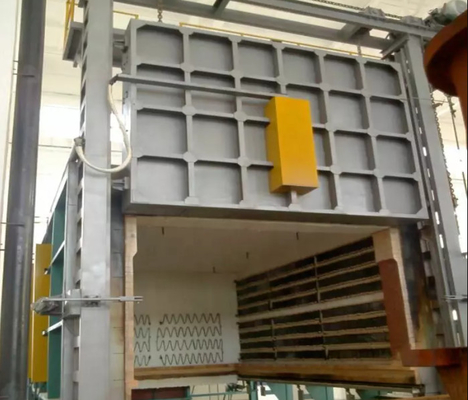

3.Introdução estrutural
RT3-800-10 carrinho tipo resistência elétrica fogão fogão de fogão é composto principalmente de casca de forno,
revestimento do forno, porta do forno e mecanismo de elevação da porta do forno, prensagem da porta do forno
e mecanismo de vedação; carro de carga e mecanismo de tração do carro, forno
Mecanismo de vedação do corpo e do carrinho; elementos de aquecimento e dispositivos de fixação; forno
Sistema automático de controlo de temperatura, etc.
4.Área de aplicação da oferta
| - Não, não. |
Ponto |
Quantidade |
Observações |
| 1 |
Corpo do forno |
1 conjunto |
|
| 2 |
Trolley |
1 conjunto |
Incluindo a placa de fundo do forno |
| 3 |
Sistema de transmissão elétrica |
2 conjuntos |
1 conjunto de carrinho, 1 conjunto de porta do forno |
| 4 |
Elementos de aquecimento |
1 conjunto |
Bandas de resistência |
| 5 |
Sistema de controlo de temperatura |
1 conjunto |
|
| 6 |
Cabine de controlo |
2 conjuntos |
2000*800*600 mm |
| 6.1 |
Instrumento de controlo de temperatura |
4 conjuntos |
Programação de 32 segmentos, com 485
Comunicação
|
| 6.2 |
Ecrã táctil de 14 polegadas |
1 conjunto |
|
| 6.3 |
Tiristor |
18 conjuntos |
800A |
| 6.4 |
Fios de compensação |
120m |
|
| 6.5 |
Termócopo |
6 |
0-1200 |
| 6.6 |
Aparelhos elétricos de suporte |
1 conjunto |
Interruptor de ar tiristor, amperímetro, voltímetro,
térmico
Relais, interruptores, etc.
|
| 7 |
Dados técnicos |
1 por cento |
|
| 7.1 |
Diagrama básico |
1 por cento |
|
| 7.2 |
Diagrama esquemático eléctrico do sistema de controlo de temperatura |
1 por cento |
|
| 7.3 |
Manual de instruções do forno elétrico |
1 por cento |
|
| 7.4 |
Certificado de utilização de fornos elétricos |
1 por cento |
|
5.Fabricantes de componentes principais de fornos de fundo de automóveis
| - Não, não. |
Ponto |
Fabricantes |
Modelo |
| 1 |
Controlador de temperatura |
Japão Shimaden |
SR13 com 32 segmentos
programação e
485 comunicação
|
| 2 |
Tiristor |
Jiangsu Danxiang |
KS800A |
| 3 |
Bandas de resistência |
Beijing Shougang |
0Cr25AL5 |
| 4 |
Fibras refratárias |
Grupo Shandong Luyang |
1260 Padrão |
| 5 |
tijolos refratários |
Henan Zhengzhou Wanchao
Materiais refratários
|
1300 tijolos pesados + 1000
tijolos padrão
|
| 6 |
Redutor |
Jiangsu Yifan Transmission |
7Redutor cicloide de 0,5 kW |
| 7 |
Componentes elétricos |
Delixi |
|
| 8 |
Placa inferior do forno |
Jiangsu Xinghua Jianda |
Aço resistente ao calor Ni7N |
| 9 |
10.1 polegada de ecrã táctil |
Tecnologia Shenzhen Kunlun |
15 cm. |
| 10 |
Gravador de ecrã colorido de 7 polegadas |
Xiamen Yudian |
Dispositivo de gravação de 6 canais |
