Funções hidráulicas Forno de fusão de alumínio industrial

Funções hidráulicas para facilitar o funcionamento de fornos industriais de fusão de alumínio

1Forno de medição pneumático

O forno de retenção pneumático WDL é o sistema de retenção e dosagem para o

e alumínio líquido fechado,e é aplicado ao alumínio.WDL Pneumatic Holding

Forno, variando de 500KG para 4100KG, é aplicado a todos os tipos de diferentes tipos

A capacidade de produção e de distribuição dos produtos de moldagem por die casting pode variar de 0,5 kg a 100 kg.

O forno adota o controlo mais avançado

O sistema da Siemens e é capaz de melhorar a quantidade e a qualidade dos produtos devido à

características excepcionais de fiabilidade segura, fácil instalação, operação simples e

velocidade de dosagem eficiente.

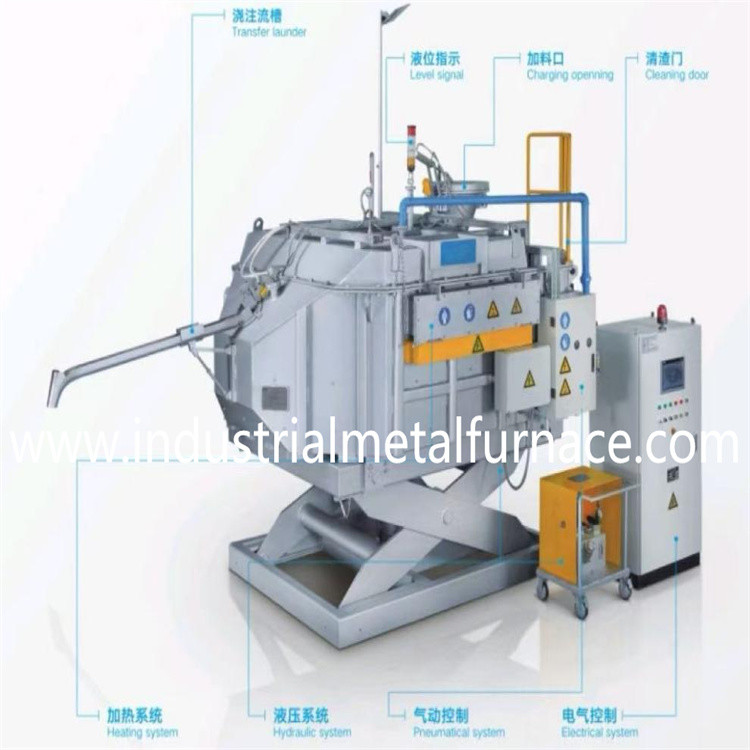

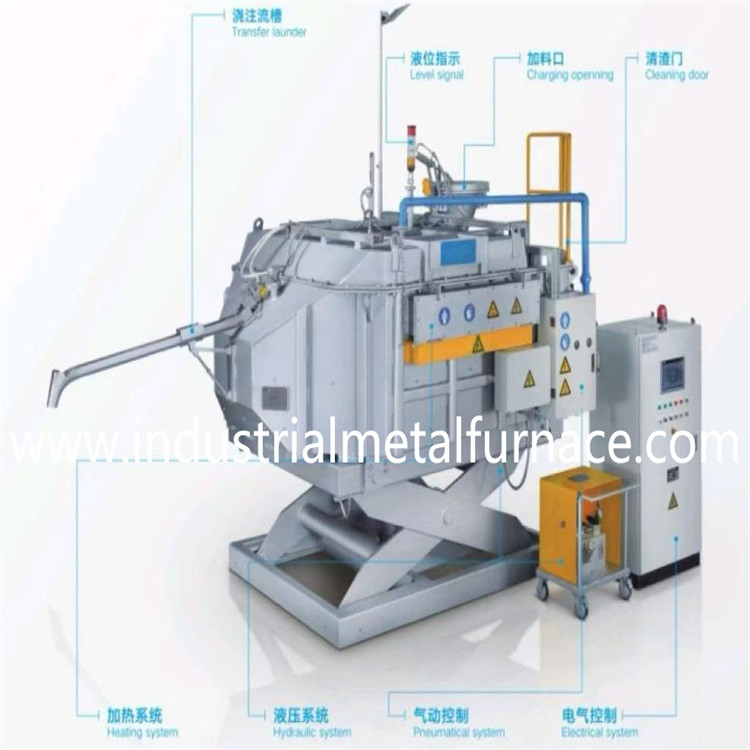

2Características

• Fusão de corpo inteiro de câmara
• Segurança do reservatório
• Aquecimento por radiação de barras de carburo de silício
• Sistema pneumático de alimentação de dosagem, alimentação directa do forno de retenção.
• Função de elevação hidráulica do forno com base na posição de alimentação
• Função de descarga hidráulica para troca e limpeza da câmara do forno.

3Requisitos técnicos

• Voltagem de trabalho de três fases e cinco linhas: 3 ¢AC380V±10%, 50 Hz/60 Hz;
• Ambiente de trabalho:- 10°C~+50°C
• Ponto de orvalho de secura do ar comprimido: -45°C
• Pressão do ar: 0,4 a 0,8 MPa
• Ar comprimido no conector de saída: DN25
• Volume instantâneo de ar comprimido (intervalo de flutuação da pressão de trabalho ≤ 0,15Mpa) ≥ 30-40L/S

4Princípio de funcionamento do forno de dosagem e retenção de liga de alumínio

O forno de dosagem pneumático HPD é projetado para retirar o metal abaixo da superfície do líquido metálico

O sistema de aquecimento do banho, que pode evitar completamente a oxidação da lesma e

O forno pneumático de dosagem HPD é concebido para alimentar directamente e

Automaticamente para a máquina de fundição por die casting ou molde de gravidade livre de qualquer contaminação.

Para alimentar o líquido da liga, forma-se uma sobrepressão no interior da câmara do forno.

O líquido de liga dentro do tubo ascendente é levantado primeiro até que o líquido de liga esteja prestes a transbordar.

Quando a máquina de fundição por impressão requer o líquido de liga, a pressão dentro do forno

A câmara será aumentada ainda mais para que o líquido da liga possa fluir para fora.

A dosagem deve ser diminuída para terminar a dosagem uma vez atingida a quantidade pré- definida.

No caso de um doses mais baixas, a quantidade de líquido deve ser reduzida para o nível de alimentação para a dose seguinte.
