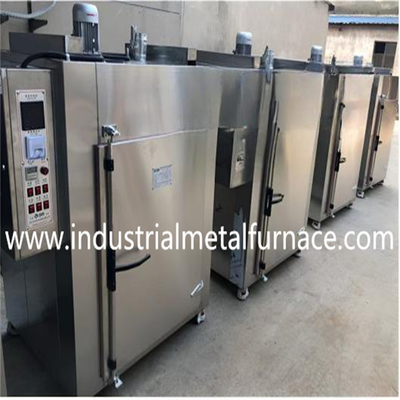

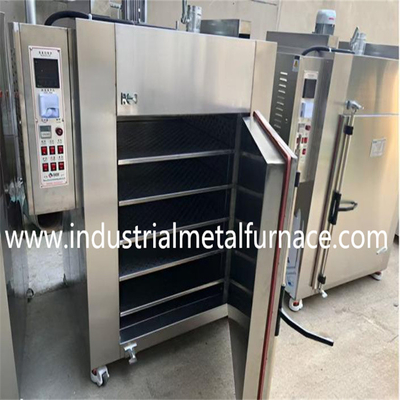

Forno de circulação de curagem a ar quente para secagem, curagem e tratamento térmico de vários materiais
1O princípio de funcionamento de um forno de circulação de curagem a ar quente
1. 1Elemento de aquecimento O forno é equipado com um elemento de aquecimento, normalmente um
Quando o forno está ligado, o aquecimento é gerado por uma bobina de aquecimento elétrica ou por um queimador a gás.
O elemento transforma energia elétrica ou química em calor.
Forno de aquecimento elétrico, uma corrente elétrica passa através da alta resistência
bobina de aquecimento, gerando calor devido ao efeito Joule.
1.2 Circulação de ar Um ventilador é uma parte crucial do forno.
Ele atrai o ar aquecido de todo o elemento de aquecimento
O ar quente circulado espalha-se uniformemente
A partir de então, o fluxo de água passa por toda a câmara, alcançando todos os itens colocados dentro.
todas as partes do produto experimentam a mesma temperatura, eliminando o calor
e pontos frios.
13 Controle de temperatura Um termostato ou um controlo de temperatura mais avançado
O sistema é utilizado para regular a temperatura dentro do forno.
Estes sensores são colocados continuamente dentro da câmara.
monitorar a temperatura e enviar os dados para o controlador.
inferior ao valor definido, o controlador sinaliza ao elemento de aquecimento para produzir
Por outro lado, se a temperatura exceder o valor definido, o elemento de aquecimento
A energia é reduzida ou desligada.
1.4 Processo de Curagem À medida que o ar quente circula em torno dos produtos no forno, ele
Para materiais como revestimentos ou adesivos, este calor inicia
Durante o processo de cura, o material
mudanças de um estado líquido ou semi - líquido para um estado sólido, desenvolvendo o seu desejo
Propriedades físicas e químicas, tais como dureza, resistência e adesão.
1.5 Sistema de escape Alguns fornos de circulação de curagem a ar quente também possuem um sistema de escape.
Este sistema é utilizado para remover quaisquer compostos orgânicos voláteis (COV) ou outros
Os gases de escape contribuem para a manutenção de um nível
O ambiente de trabalho é limpo e seguro e pode prevenir o acúmulo de
substâncias nocivas no interior do forno de secagem elétrico.
| 2Parâmetros de base do equipamento (poderá ser o forno de ensaio de envelhecimento) |
| Material externo: |
SUS304 aço inoxidável |
| Material do estúdio: |
SUS304 aço inoxidável |
| Tamanho do estúdio: |
(Profundidade*Largura*Alta) Tamanho do dispositivo de imagem |
| Estrutura inferior do equipamento: |
Pés de carga, rodas e pés de regulação, rodas Foma (selecionadas pelo cliente) |
| Intervalo de temperatura: |
Temperatura ambiente RT~300°C |
| Material de aquecimento/potência: |
Elemento de aquecimento metálico de baixa carga, vida útil de 30.000 a 50.000 horas |
| Potência do soprador: |
|
| Uniformidade de temperatura: |
± 3°C (ensinado após 20 minutos de temperatura constante sem carga) |
| Precisão do controlo da temperatura: |
± 1°C |
| Método de controlo: |
O módulo SSR controla a saída para obter um controle de temperatura PID fino.(Cobre o impacto de um grande impacto instantâneo de corrente e grande flutuação de controlo causada pelo desencadeamento de cruzamento zero tradicional, e pode fazer com que a tensão de saída mude suavemente e linearmente, e ajustar automaticamente o tamanho da potência de saída de acordo com o erro de temperatura,para que a temperatura interna do equipamento seja estável e o desempenho seja excelenteNão. |
| Modo de abastecimento de ar: |
Alimentação forçada de ar horizontal/alimentação horizontal de ar sob forte pressão |
| Dispositivo de tempo: |
O dispositivo de tempo HS48S-99.99 pode ser ligado e desligado manualmente ou automaticamente. Quando a temperatura atinge a temperatura definida, o tempo começa.A energia de aquecimento está cortada.O alarme está a tocar. |
| Proteção mecânica secundária: |
Impedir que o controlo da temperatura principal do equipamento falhe, fazendo com que a temperatura continue a subir.
Quando for atingido o valor de definição de proteção secundária, o aquecimento é cortado e um alarme sonoro e visual é emitido.
|
| Configuração do estúdio: |
|
| Acessórios opcionais de controlo: |
Registro, controle de tela sensível ao toque, ventilação e escape de fumaça, energia do temporizador ligada e desligada,
Controle remoto
|
| Acessórios de estúdio: |
Trilhos, paletes, divisórias, malhas |
| Outros requisitos: |
Podemos projetar e fabricar equipamentos de acordo com os requisitos reais de tamanho e função dos clientes. |
