Forno de tratamento térmico para fios metálicos e hastes 950C Máxima temperatura 320kW Potência 3 zonas de aquecimento Design de economia de energia
1Equipamento Finalidade do forno de tratamento térmico eléctrico
É utilizado para o abrandamento geral, o recozimento e o tratamento térmico por esferoidização de fios metálicos,
É um tratamento térmico periódico relativamente não oxidante e de poupança de energia
Esta série de fornos eléctricos pode ser utilizada para processos de tratamento térmico, tais como
O sistema de aquecimento da atmosfera de ar e o recozimento a altas temperaturas abaixo de 950°C.
de forte vedação no interior do forno, elevada uniformidade da temperatura do forno, boa economia de energia
e operação conveniente.
2Principal.Técnico PArametros
| - Não, não. |
Ponto |
Parâmetros técnicos |
| 1 |
Potência de aquecimento nominal |
320 kW+5%(1-100% de potência ajustável) |
| 2 |
Temperatura nominal |
950°C |
| 3 |
Temperatura comum |
720-850°C |
| 4 |
Fornecimento de energia |
380 V, 3 fases, 50 Hz |
| 5 |
Número de zonas de aquecimento |
3 zonas (superior, média e inferior) |
| 6 |
Tamanho de funcionamento efetivo do reservatório de amortecimento do forno |
Ø 2150 × 2500 mm (diâmetro × altura) |
| 7 |
Uniformidade da temperatura |
± 10°C |
| 8 |
Precisão do controlo da temperatura |
± 2°C |
| 9 |
Perda de potência no forno vazio |
≤ 10% |
| 10 |
Abertura do corpo do forno e da tampa do forno |
Abrir e fechar por guindaste de oficina |
| 11 |
Método de aquecimento |
Paredes laterais do forno + fundo do forno |
| 12 |
Capacidade de carga projetada do fundo do forno |
Máximo 10 t |
| 13 |
Aumento da temperatura da parede exterior do forno |
≤ 45°C |
| 14 |
Método de carga no forno |
A peça de trabalho é levantada e aquecida no reservatório de muffle do forno. |
| 15 |
Método de controlo da temperatura |
Controle do tiristor PID Japão Shimaden controle de temperatura de instrumento inteligente com alarme de sobre-temperatura e alarme de sobre-temperatura. |
| 16 |
Controlador de potência |
Um regulador de potência proporcional ao tempo do tiristor ligado a um instrumento inteligente de controlo de temperatura. |
| 17 |
Tipo de revestimento do forno |
Estrutura de fibras refratárias, fundo de forno construído com tijolo refratário pesado |
| 18 |
Tipo de vedação do reservatório do amortecedor do forno |
vedação de silicone de alta temperatura Método de arrefecimento: arrefecimento por água |
| 19 |
Sistema de arrefecimento de fim de processo |
soprador de arrefecimento rápido + saída de ar |
3EquipamentoEstrutura
RJ2- o forno de resistência ao tratamento térmico tipo 320-9 é constituído principalmente por fornos de
corpo, tampa do forno, elementos de aquecimento e dispositivos de fixação; sistema de controlo elétrico; forno
Sistema automático de controlo de temperatura, etc.

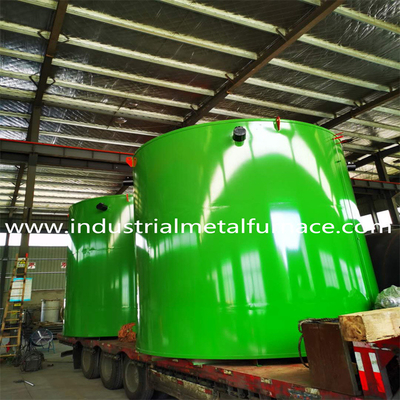

Concha: O quadro garante a estabilidade. A parede exterior, feita de placas de aço ≥ 4 mm (10# - 12#)
açoeplaca inferior de 6 mm),É bem soldado, pintado de acordo com os padrões, com alta...
pintura temperada paraPeças-chave.
Revestimento: Estrutura de fibra completa, usando fibras refratárias de alta qualidade de Shandong Luyang.
Pre -Os blocos de fibras comprimidas (≥ 230 kg/m3) são fixados com aço redondo de aço inoxidável.
O isolamento é≥ 320 mmO fundo tem tijolos de alumina alta com juntas de expansão
e aquecimento de faixaElementos abrangidos porPlacas resistentes ao calor.

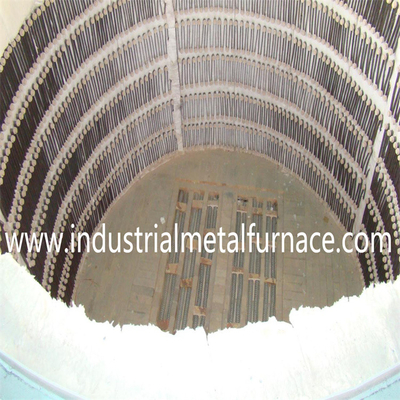

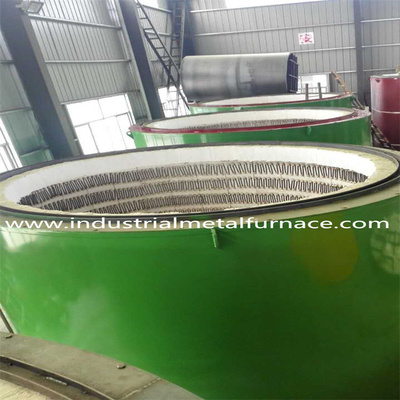

Elementos de aquecimento: Fabricados em liga 0Cr25Al5, as cintas de resistência corrugadas sãoinstalado em
ladose no fundo.São utilizados moldes especiais e parafusos de cerâmica.
comgrupos independentes.As hastes de saída de chumbo são φ16 0Cr25Al5, e os grampos de fiação são
cromado.Pontos neutros dos cintos de resistênciazero - ligado.

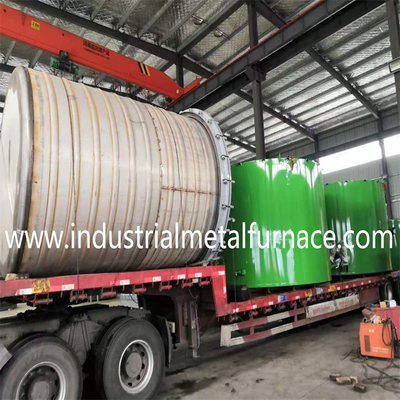

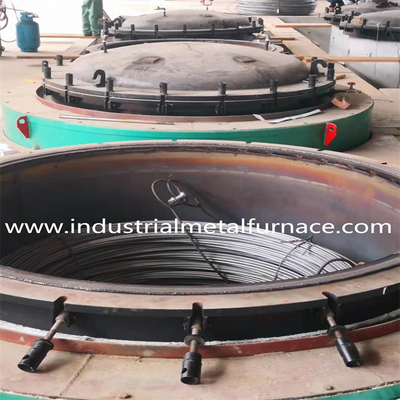

Tanque de muffle: feito de 10 mm 321 - chapas de aço inoxidável (10 mm de fundo), com um redondo
pressão -fechadoA flange de aço carbono de 30 mm de espessura tem
Um anel de selos de grafite.O 25mm A3Capa de chapa, de aço inoxidável 321
caixa isolada, é selada por 14 - 16parafusos manuais.
Dispositivo de protecção da atmosfera: a tampa do forno tem uma entrada de ar, uma porta de escape (ambas
comválvulas manuais),um indicador de pressão e um anel de elevação.
4Páginas de tela sensível ao toque:
5. Área de oferta
| - Não, não.. |
Ponto |
Q??- Não. |
Observaçãos |
| 1 |
Corpo do forno |
1 conjunto |
Incluindo a placa de fundo do forno |
| 2 |
321 Tanque de muffle de forno de aço inoxidável |
1 conjunto |
Capa de forno de aço inoxidável isolado |
| 3 |
Elementos de aquecimento |
1 conjunto |
Faixa de resistência |
| 4 |
Sistema de controlo de temperatura |
1 conjunto |
|
| 5 |
Cabine de controlo |
1 conjunto |
|
| 6 |
Japão Shimaden controlador de temperatura |
3 conjuntos |
|
| 7 |
Tiristor |
9 conjuntos |
|
| 8 |
Fios de compensação |
60m |
|
| 9 |
Termócopo |
3 peças |
Tipo K 0-1100 |
| 10 |
Aparelhos elétricos de suporte |
1 conjunto |
Contactor, interruptor de ar, amperímetro, voltímetro, relé térmico, interruptor, etc. |
6.MLista de componentes
| No. |
Ponto |
Origem |
| 1 |
Controlador de temperatura |
Nippon Shimaden |
| 2 |
Tiristor |
Jiangsu Danxiang Thyristor Technology |
| 3 |
Bandas de resistência |
Shougang, Pequim |
| 4 |
Materiais de isolamento |
Grupo Shandong Luyang |
| 5 |
Materiais refratários |
Yixing, Jiangsu |
| 6 |
Aço |
Tangshan Ferro e Aço, Anshan Ferro e Aço |
| 7 |
Placas de aço inoxidável |
TISCO |
| 8 |
Bomba de vácuo |
Xangai |
| 9 |
Ecrã sensível ao toque |
MCGS, China |
| Observações:O fornecedor tem o direito de alterar a marca dos componentes para outras equivalentes devido à indisponibilidade dos componentes atuais. |
7Serviço pós-venda
O forno de tratamento térmico a vácuo tem uma garantia de 13 meses a contar da data de
O vendedor é responsável pela reparação do forno ou pela substituição das peças quebradas
se as falhas forem causadas por defeitos de fabrico, mas os danos causados por uma operação defeituosa por
Os trabalhadores devem ser reparados pelo próprio comprador ou pelo vendedor a uma determinada taxa.
(As peças de desgaste fácil e o consumo natural de peças de alta temperatura não estão incluídos na
a garantia.)
