1Requisitos do utilizador

2EquipamentoSeleição,Coposição eDExijoREquipamentos

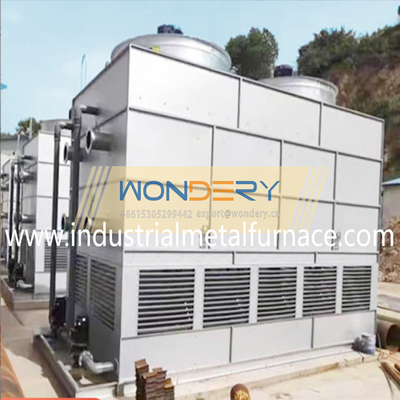

Composição da selecção: com base nos requisitos propostos pela sua empresa, recomendamos

o seguinte conjunto completo de equipamento de endurecimento por indução (potência de alimentação por indução de

200 kW, frequência de trabalho de 8-30 KHz), incluindo os seguintes equipamentos específicos:

3Processo de operação:O equipamento move a peça de trabalho para cima e para baixo para varredura

A extinguir.

Processo de apagamento: pode ser carregado manualmente ou por robô.

a bobina para o centro de aquecimento do produto, utilizar o programa editado para iniciar o aquecimento automático,

ajustar a potência correspondente de acordo com a velocidade de temperatura durante o aquecimento e quando

O aquecimento é terminado, parar o aquecimento, atrasar o arrefecimento, reiniciar os servos superior e inferior,

→ Retirar a peça.

Requisitos de concepção: O equipamento deve dispor de modo automático e de modo manual.

Os requisitos específicos são os seguintes:

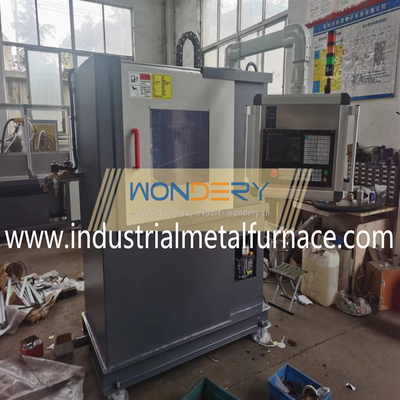

1) A máquina-ferramenta adota uma estrutura vertical da máquina-ferramenta.

A estação de trabalho pode ser girada, levantada e abaixada.

2) A fonte de alimentação deve ter dois modos de arranque e de parada: "comando manual" e "comando remoto".

3) Frequência de oscilação da fonte de alimentação 8-30KHZ, potência nominal 200KW.

4) O requisito de precisão de posicionamento repetido da plataforma móvel da máquina de amortecimento

O transformador de ferramentas é ≤ 0,05 mm.

5) Todo o conjunto de equipamento deve possuir funções de funcionamento manual e automático, e o equipamento deve ser equipado com um sistema de comando automático e de comando manual.

O painel de controlo do equipamento deve dispor de uma função de regulação da velocidade.

requeridas para ter funções de programação e armazenamento arbitrárias e processamento diferente

Os parâmetros podem ser definidos de acordo com os requisitos de processo de diferentes peças de trabalho.

O sistema de controlo deve ter uma função de bloqueio de senha para evitar pessoal não autorizado

de modificar os parâmetros do processo.

6) Cor de todo o equipamento: prevalecerá o padrão de fábrica.

As cores devem ser aplicadas em conformidade com as normas de segurança nacionais correspondentes.

O sentido geral é forte, fácil de depurar e manter, e o layout do tubo de óleo,

A fonte de gás e a linha de alimentação devem ser razoáveis, limpas e bonitas;

O dispositivo de transmissão deve tomar as medidas necessárias à prova de poeira.

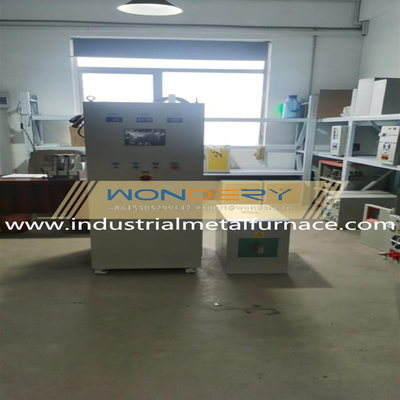

4Fornecimento de energia de aquecimento por indução

4.1 Parâmetros técnicos

4.2 A parte de comando do equipamento: constituída principalmente por fonte de alimentação, regulador,

Controle do deslocamento de fase, circuito de proteção, circuito adaptativo de sequência de fase, cálculo de arranque

circuito, rastreamento de frequência do inversor, formação de pulso do inversor, amplificação de pulso e

Os seus componentes principais são transformadores de alta performance, de alta densidade e de grande escala.

circuitos integrados ASIC-2 especiais produzidos nos Estados Unidos, de modo que os circuitos internos

exceto o regulador são todos digitalizados, e a parte gatilho rectificador não requer qualquer

O sistema de regulação é de alta fiabilidade, simetria de pulso elevada,

desempenho anti-interferência, velocidade de resposta rápida, etc., e devido à sequência de fases

Circuito adaptativo, não é necessário transformador síncrono, por isso o trabalho de ajuste da fase

A sequência e a sincronização são eliminadas durante a depuração no local.

para ligar a linha do portão do transistor ao terminal correspondente da placa de comando,

e a parte rectificadora pode ser colocada em funcionamento.

4.3 Modo de arranque do sensor: o modo de arranque do sensor é a frequência de varredura.

arranque de tensão zero, o que significa que, durante o processo de arranque do sensor, a carga

A tensão e a corrente aumentam gradualmente a partir de zero, de modo que não há impacto de corrente no

rede eléctrica. O circuito de arranque é equipado com um circuito de arranque automático repetitivo,

O circuito de rastreamento de frequência adota o

Esquema de amostragem do valor médio, que melhora a capacidade anti-interferência do inversor.

4.4 Ativador do inversor: Adota arranque suave de tensão zero de frequência de varredura, que só precisa de

tomar um sinal de retorno de tensão de frequência média, e não precisa do sinal de corrente

É essencialmente equivalente ao condensador de alta frequência no circuito de slots.

O circuito de autoexcitação, que pertence ao circuito de feedback de valor médio.

circuito é necessário para ser adicionado ao circuito principal, sem pré-magnetizado ou pré-carregamento

O processo de arranque é necessário, de modo que o circuito principal é simplificado e o processo de depuração é simples.

4.5 Circuito de limitação de tensão e corrente: Para proteger o IGBT, uma vez que a tensão e a corrente do

IGBT exceder o valor nominal, o ângulo de disparo do transistor no lado rectificador é imediatamente

ajustado para limitá-lo automaticamente ao valor nominal.

4.6 Todos os circuitos de controlo estão instalados numa placa de circuito impresso, reduzindo consideravelmente as falhas causadas por

ligações de contacto.

4.7 Os parâmetros dos principais componentes elétricos são estabelecidos através de simulação por computador.

e provado por experimentos ser mais preciso do que os dos métodos clássicos.

O projecto tem maior precisão e fiabilidade.

4.8 Circuito de protecção dos sensores

4.8.1 Circuito de protecção contra sobrecorrentes e cortes:

O valor limite é geralmente fixado em 105% da corrente nominal e o valor de sobrecorrência é:

Quando a corrente contínua atinge 1,05 vezes a corrente nominal, a corrente contínua pode ser reduzida para 110% da corrente nominal.

corrente nominal, o sinal de corrente retirado do transformador de corrente é invertido pelo inversor,

Isto é, o ângulo do gatilho do pulso é alterado para

Quando a corrente contínua atinge o limite de potência, a corrente contínua é reduzida e desempenha um papel no corte da corrente.

1.1 vezes a corrente nominal, o ângulo de desencadeamento do pulso é puxado para 150 graus, e o

A fonte de alimentação de alta frequência desliga-se automaticamente.

A luz do indicador está acesa para emitir um sinal de alarme.

4.8.2 Circuito de proteção contra sobrevoltagem e tensão de corte

O valor limite é geralmente fixado em 105% da tensão nominal, e o valor de sobrevoltagem

Quando a tensão de alta frequência atinge 110% da tensão nominal

1.05 vezes a tensão nominal, o sinal de tensão tirado da tensão de alta frequência

O transformador é invertido pelo inversor e o pulso de acionamento do retificador é retirado.

Isto é, o ângulo de disparo do pulso é alterado para reduzir a tensão e desempenhar um papel na

Quando a tensão de alta frequência atinge 1,1 vezes o valor nominal

tensão, o ângulo de acionamento do pulso é puxado para 150 graus, e a potência de alta frequência

A luz do indicador de sobrevoltagem é acesa para

Enviar um sinal de alarme.

4.8.3 Circuito de proteção contra subvoltagem e perda de fase

O circuito de controlo da fonte de alimentação de alta frequência está equipado com detecção de baixa tensão

Quando a tensão da linha de entrada for inferior a 10%, a protecção contra sub-voltagem

O circuito bloqueia o impulso de acionamento do retificador, de modo que a fonte de alimentação de alta frequência não pode ser

Quando a entrada de CA de três fases está faltando, além de bloquear o gatilho do retificador

Pulso, também impulsiona a luz indicadora para fazer soar um alarme.

4.8.4 Protecção contra a escassez de água

Conectar o contato normalmente aberto do relé de pressão de água em série com o

Quando a pressão da água for inferior a 1,5 kg/cm3, o comando

O circuito não pode ser alimentado e a fonte de alimentação de alta frequência não pode ser ligada, portanto

desempenhar um papel na protecção da escassez de água.

4.8.5 Processo de fabrico do sensor: A bobina do sensor é feita de cobre T2 livre de oxigénio.

tubo após recozimento, em conserva, saponificado e pulverizado com 167 tipo de alta temperatura

Tinta resistente, à humidade e com elevada resistência.
