Forno de indução de fusão de metais de fundição por gravidade industrial de 2 câmaras para cobre

Forno de indução para fundição de metais por fundição por gravidade industrial para cobre

1.Resumo

O forno de fundição por gravidade de 90 kW adota um projeto de dupla ranhura de fusão e uma estrutura de corpo de indução dupla.

As vantagens desta estrutura são que ele equilibra a temperatura do sulco de fusão e cada parte do forno

Para obter efeitos de poupança de energia, e aumenta a gama de agitação eletromagnética para fazer a distribuição de cada

A função do forno de fundição por gravidade: derreter cobre, bronze, latão e

Outras ligas de cobre para fusão e conservação térmica.

2.Parâmetros técnicos

Parâmetros técnicos do forno de fusão de cobre de fundição por gravidade de 90 kW

3.Princípio de funcionamento e estrutura principal

3.1 O presente produto foi concebido com base no princípio da indução eletromagnética.

Quando uma tensão AC é aplicada à bobina de indução, um fluxo magnético alternado é gerado.

Este fluxo magnético alternado induz uma força electromotriz e uma força secundária

Esta corrente passa através da resistência da carga metálica e converte energia elétrica

em energia térmica, que derrete o metal no sulco fundido.

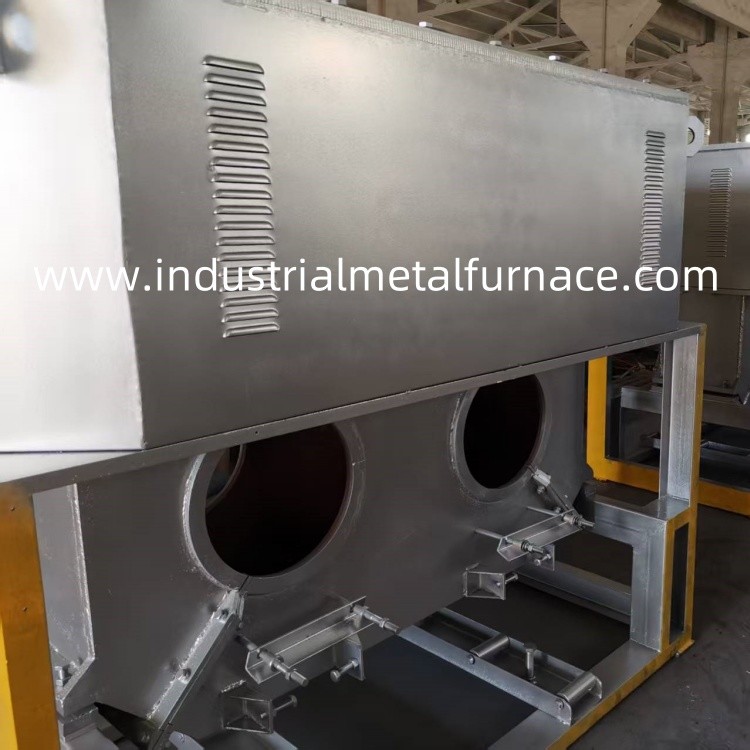

3.2 O presente produto consiste num corpo de forno, numa estrutura de forno, num corpo de indução, num sistema de arrefecimento de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de forno eléctrico, num sistema de refrigeração de

gabinete de controlo, etc.

Intervalo de tensão do forno elétrico: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

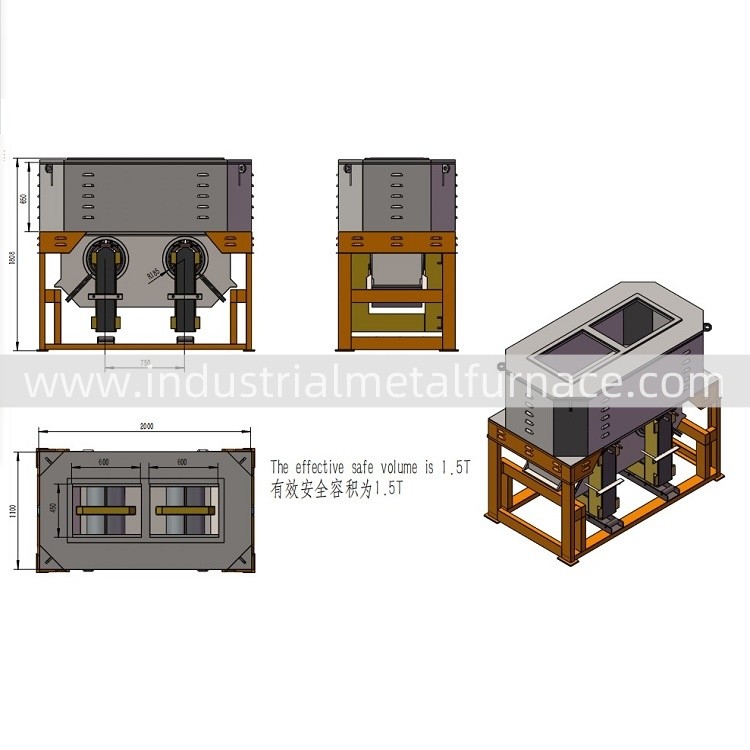

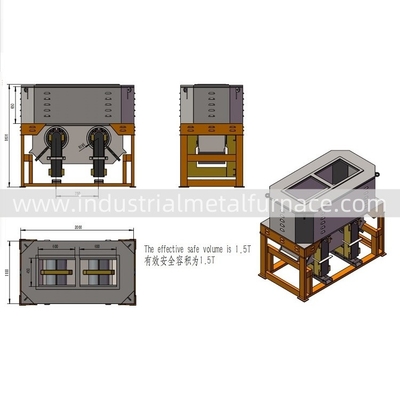

3.3 O forno eléctrico de fusão de cobre de fundição por gravidade adota uma estrutura de indução de núcleo de ferro "boca" vertical.

laminados ePlacas de aço soldadas, e a piscina fundida é feita de tijolos refratários após o material de isolamento e material refratário

sãoAmarrados juntos.

3.4 O corpo de indução é constituído por dois inductores, dois núcleos de ferro e dois sulcos de fusão.

O inductor é resfriado a água: para facilitar a remoção de partículas refratárias

material e reduzir a perda de potência da casca do corpo de indução, a casca de indução é composta por duas metades, com isolamento

A carcaça do corpo de indução baseia-se na superfície superior da flange quando montada.

3.5 Durante o processo de fusão, a temperatura da água de entrada não deve ser superior a 35°C, a temperatura da água de saída

A temperatura da água deve ser superior a 55°C e o caudal da água deve ser medido com frequência.

o nível exigido, a balança deve ser limpa.

3.6 Este forno industrial de fusão de metais exige que a qualidade da água de arrefecimento satisfaça os seguintes requisitos:

está dentro do intervalode 7 a 8, a dureza não é superior a 7 e o teor total de substâncias em suspensão e sólidos dissolvidos não é superior a

exceder 10, por conseguinte, Para evitar a escamação da água de arrefecimento e o bloqueio dos canais de água.
