Name: 550 graus Celsius Bogie Hearth Alumínio Wire Annealing Car Bottom Furnace para bobinas de alumínio
Brand: Wuxi Wondery Industry Equipment Co., Ltd
SKU: RT3-220-5
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome : Forno de resistência elétrica de arame de alumínio

tamanho de trabalho: 5700×1800×2100mm ((L×W×H)

temperatura de trabalho: 300 a 500°C

zona de controle: 4 zonas, controle de temperatura independente

Garantia: 12 meses

Potência: 220KW

Destacar:

Forno de baixo de carro a 550 graus Celsius

Forno de fundo de automóvel de anilhamento de fios de alumínio

Forno de fundo de carro de bobinas de alumínio

Informação básica

Place of Origin: CHINA

Marca: WONDERY

Certificação: CE

Model Number: RT3-220-5

Condições de Pagamento e Envio

Packaging Details: PLYWDOO CASES OR NUDE PACKAGE BASED ON SIZE

Delivery Time: 45 WORKING DAYS

Payment Terms: L/C, D/P, T/T, Western Union

Habilidade da fonte: 1000 grupos pelo ano

Galeria

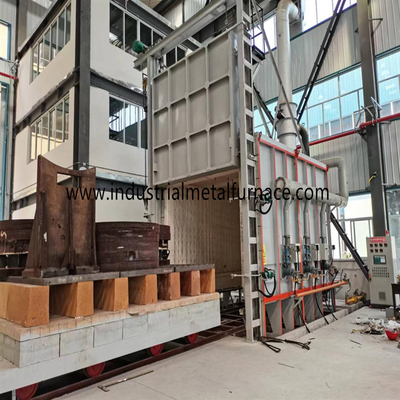

550 graus Celsius Bogie Hearth Alumínio Wire Annealing Car Bottom Furnace para bobinas de alumínio

Descrição de produto

550 graus Celsius Bogie Hearth Alumínio Wire Annealing Car Bottom Furnace para bobinas de alumínio

1Aplicação

RT3-380-5 Forno de tratamento térmico tipo carrinho é utilizado principalmente para processos de tratamento térmico, tais como:

Requeijão de vários fios de liga de alumínio.

550 graus Celsius Bogie Hearth Alumínio Wire Annealing Car Bottom Furnace para bobinas de alumínio 0

2Principais parâmetros técnicos

- Não, não.	Ponto	Parâmetros técnicos
1	Potência nominal	220 kW + 5% (1-100%) ajustável
2	Parâmetros de alimentação	440 V, 3 fases, 60 Hz
3	Temperatura nominal	550°C, temperatura comum 300-500°C
4	Velocidade de aquecimento do forno vazio	≤ 1,5h
5	Número de zonas de controlo	4 zonas de controlo de temperatura independentes na frente e na retaguarda com 4 termopares
6	Tamanho de funcionamento efectivo	5700 × 1800 × 2100 mm ( comprimento × largura × altura)
7	Dimensões do corpo do forno	6450×2800×3620 mm ( comprimento×largura×altura) Altura não incluindo altura do quadro da porta do forno
8	Trolley fora da área	comprimento de ~ 14000 mm
9	Conexão do elemento de aquecimento	A. A. A.
10	Uniformidade da temperatura	± 5°C
11	Precisão do controlo da temperatura do instrumento	± 1°C
12	Perda de potência no forno vazio	≤ 10%
13	Método de controlo da temperatura	Regulador de energia, regulador PID, medidor de ilha japonesa com controlo de temperatura de 32 fases, interface de comunicação 485 e ecrã táctil de 15 polegadas,que possam ser ligados ao sistema MES ou ERP da fábrica no futuro. A tela sensível ao toque pode gravar dados históricos por mais de um ano, armazenar mais de 10 processos e tem alarme de sobre-temperatura.
14	Aumento da temperatura da parede exterior lateral do forno	< 40 °C
15	Material do elemento de aquecimento	0Cr2 5 AL 5 ((banda)
16	Material do fundo do forno	ZG3 0 Cr 18Mn12 Si 2 N aço resistente ao calor espessura total 30 mm
17	Método de carga	A peça de trabalho é levantada sobre a superfície do carrinho, e o carrinho é conduzido para o aquecimento
18	Formulário do revestimento do forno	Adotar uma estrutura de fibras refratárias de alta temperatura
19	Formulário de abertura e fechamento da porta do forno	1 conjunto de elevadores elétricos de 2 toneladas movem-se para cima e para baixo e o seu próprio peso comprime e veda
20	Formulário de entrada e saída do carrinho	1 conjunto de 5.5KW cicloidal redutor pinwheel move a roda para dentro e para fora
21	Capacidade máxima de carga	48 peças Ø630 × 475 mm, 250 kg/peça, 12 toneladas no total
22	Ventilador de circulação	4 conjuntos × 11 kW de ventiladores de frequência variável, diâmetro da lâmina do ventilador φ600 mm, espessura 180 mm, volume de ar 15000m3/h, material da lâmina do ventilador: 310S, material do eixo do ventilador: 310S. O forno de liga de alumínio é concebido para circular 45 vezes por minuto para alcançar uma elevada uniformidade da temperatura do forno.
23	Deflector de vento	Feito de chapa de aço inoxidável 304 de 2 mm de espessura, é dobrado e fixado.
24	Modo de alimentação de viagem do carrinho	Motor de cadeia do tanque

3Introdução estrutural

RT3-380-5 O forno de tratamento de resistência elétrica do tipo carrinho é composto principalmente de casca do forno, revestimento do forno,

Porta do forno e mecanismo de elevação da porta do forno, mecanismo de prensagem e vedação da porta do forno; carrinho de carga

e o mecanismo de tração do carrinho, o corpo do forno e o mecanismo de vedação do carrinho; elementos de aquecimento e dispositivos de fixação;

Sistema de controlo automático da temperatura do forno; sistema de ventilador circulante, etc.

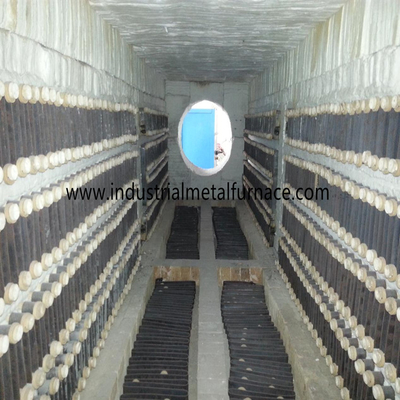

Sistema de circulação de ar quenteA circulação de ar quente deste equipamento é constituída principalmente por 4 ventiladores centrífugos e

O calor emitido pelo elemento de aquecimento é soprado uniformemente para a área de trabalho efetiva pelo

O ventilador e o eixo são feitos de Cr20Ni20.

o rolamento, o arrefecimento por ar é adotado.
