1400×1400×1100 mm Caída de fundo rápida 650 graus Celsius Alumínio T6 Tratamento térmico Forno de apagamento Solução

1400×1400×1100 mm Caída de fundo rápida 650 graus Celsius Alumínio T6 Calor

Forno de tratamento Solução de apagamento

1Aplicação

O forno de solução sólida de liga de alumínio e resistência ao tratamento térmico de apagamento é um tipo de operação periódica

Forno de resistência, utilizado principalmente para o apagamento rápido e tratamento de soluções de peças de liga de alumínio.

A peça de trabalho deste forno adota a operação de suspensão, com boa circulação térmica e relativamente uniforme

Temperatura.

Após aquecimento e isolamento, a peça de trabalho pode cair rapidamente do forno para a piscina de água apagando

O tratamento de apagamento é de elevada qualidade.

O sistema de controle de temperatura adota PID zero-crossing desencadeado tiristor e Japão Shimaden inteligente

O forno tem uma boa estabilidade e adota um sistema sem papel.

registador para registar automaticamente a temperatura e o alarme de sobre-temperatura com duplo controlo para garantir que o

a peça não superaquecer.

As partes de transmissão mecânica do forno de apagamento elétrico adotam um comando e funcionamento de bloqueio.

2Principais parâmetros técnicos

3- Estrutura Introdução

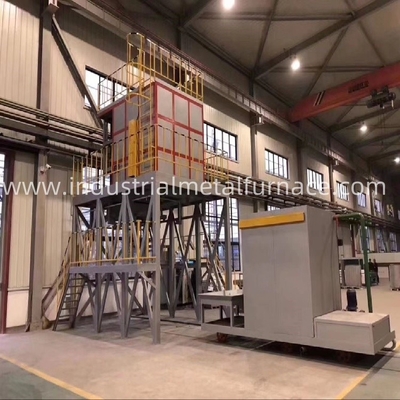

A estrutura do forno eléctrico T6 consiste num forno de aquecimento, num mecanismo de elevação, num

mecanismo de apagamento,

um sistema de controlo e outras partes.

3.1 Forno de aquecimento

O forno de aquecimento consiste num corpo de forno eléctrico, num elemento de aquecimento, num dispositivo de circulação de ar quente, numa base

estrutura e uma porta de forno.

Mecanismo de fechamento, etc.

O quadro da casca do forno de apagamento é soldado com aço de canal 10# (o espaçamento do quadro de aço de canal

é ≤ 800 mm), e a espessura da chapa de aço da casca do forno é ≥ 4 mm.

Pode impedir que o fluxo de ar quente do ventilador circulante limpe as fibras do corpo do forno.

A parte superior da parede interna é soldada com uma chapa de aço inoxidável 1Cr18Ni9 resistente ao calor de 3 mm de espessura.

O dispositivo de circulação de ar quente consiste num ventilador e numa placa de guia de ar.

O ventilador é feito de aço resistente ao calor 1Cr18Ni9Ti para formar uma lâmina de ventilador centrífuga.

e balanço dinâmico são realizados durante a fabricação, e a ligação da lâmina e do eixo é apertada com porcas.

O eixo do ventilador é feito de material 1Cr18Ni9Ti.

O quadro de base é utilizado para colocar o corpo do forno e é soldado com aço de grande canal de 16%.

A porta do forno e a carcaça do forno também são feitas de aço de canal 12 # soldado como quadro, a parede exterior também é

Fabricados de

6mm placa de aço, e a parede interna é feita de 2mm de espessura 1Cr18Ni9.

Refractário

algodão perforado com agulhas de fibra como material de isolamento e de conservação térmica.

A porta do forno de tratamento térmico da solução T6 e o corpo do forno são selados com uma vedação macia comprimida por cilindro.

Depois do forno

A porta está no lugar, o cilindro é usado para empurrá-lo para cima e a fibra de algodão é usada para fazer um selo macio.

A cesta de material é feita de um tubo quadrado de aço inoxidável 304 e de um perfil de aço inoxidável 304.

Tanque de água móvel: O tanque de água móvel de apagamento é feito de 5 mm de espessura 304 chapa de aço inoxidável e grande

O quadro inferior é soldado com aço de canal 14# e a circulação de água é

O dispositivo é uma bomba de água quente de 4KW. Um mecanismo de transporte elétrico é instalado sob o tanque de água móvel, com 6 rodas

em 3 fileiras, e um redutor na parte da frente para mover as rodas.

movendo-se para o fundo do corpo do forno por via elétrica e abrindo-se para o exterior do corpo do forno quando

O reservatório de água está equipado com um tubo de aquecimento em forma de U para aquecer o reservatório de água e está equipado com

um sistema eletrónico de controlo para estabilizar a temperatura da água.

Potência de aquecimento: 45 kW

3.2 Mecanismo de elevação

O mecanismo de elevação consiste num guincho de duas marchas, num cesto de carga, numa cadeia de elevação, numa roda de rolamento, etc.

O guincho é instalado em um lado do quadro de base e adota um reductor de baixa taxa de velocidade com um auto-bloqueio

Dispositivo para garantir que o quadro de carregamento possa permanecer e desacelerar em qualquer posição para evitar que o quadro de carregamento

de atingir rapidamente o tanque de apagamento quando ele desce.

3.3 Sistema de controlo

O sistema de controle de temperatura usa o tiristor de gatilho de cruzamento zero PID e o medidor inteligente japonês Shimaden

Um gravador sem papel é usado para registrar a curva de aumento de temperatura, e um excesso de temperatura

O alarme é definido e o duplo controlo garante que a peça não superaqueça.

As peças de transmissão mecânica do forno T6 adoptam o controlo de bloqueio, isto é, quando o forno

A porta é levemente aberta, a fonte de alimentação do dispositivo de ventilação e do elemento de aquecimento é automaticamente desligada, e

a fonte de alimentação do dispositivo de elevação é automaticamente restaurada; quando o cesto de carga chegar ao ponto especificado

A posição do forno e a porta do forno estiverem fechadas, a fonte de alimentação do dispositivo de elevação é automaticamente cortada;

a fonte de alimentação do dispositivo de ventilação e o elemento de aquecimento só podem ser ligados após a porta do forno ter sido

fechado para evitar acidentes causados por mau funcionamento.
