1Função básica

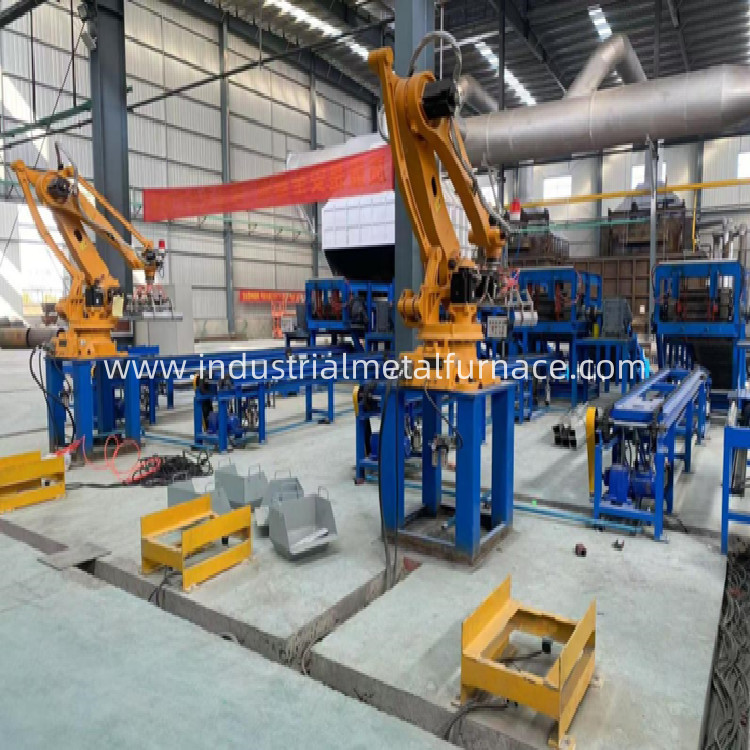

Uma máquina de empilhamento de lingotes robótica é um dispositivo industrial automatizado projetado para empilhar eficientemente
Ingotas metálicas (como o alumínio) em pilhas organizadas para armazenamento, transporte ou processamento adicional.
Aqui estão as suas principais funções e características com base nos resultados da pesquisa:
1- Empilhamento automático:
A máquina transportadora de fundição de lingotes de alumínio substitui o trabalho manual recolhendo de forma autónoma lingotes arrefecidos de um

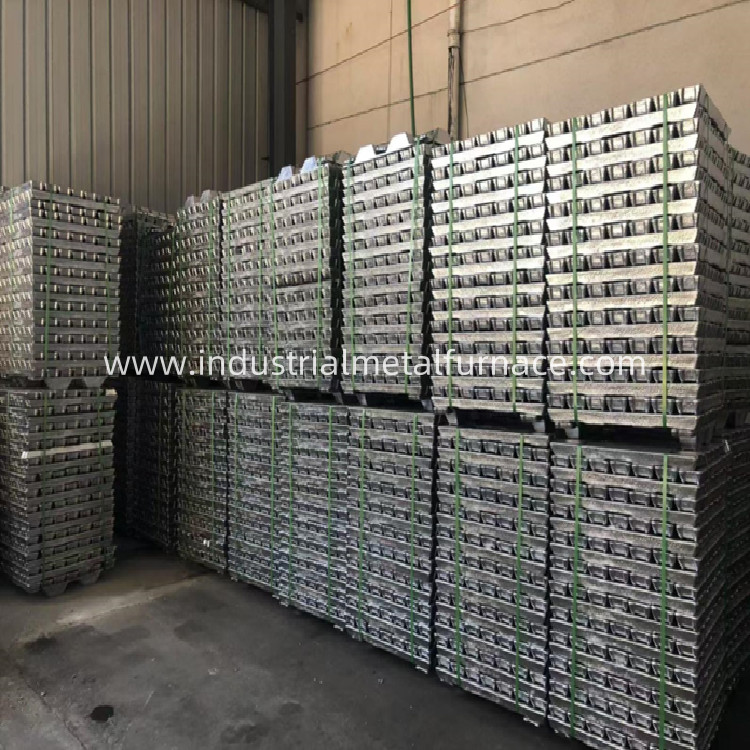

transportador ou linha de arrefecimento e organizá-los em padrões de pilhas pré-programados (por exemplo, alternando camadas a 90°)
ou ângulos de 180° para estabilidade).
2Precisão e Eficiência:
• Equipado com braços robóticos (por exemplo, robôs de 4 eixos) e pinças, assegura uma
empilhando com erros mínimos.
• Alguns sistemas integram PLC (Programmable Logic Controller) para controlo preciso do movimento e
Contagem de camadas.
3Segurança e redução do trabalho:
• Elimina os perigos associados ao manuseio manual de lingotes pesados (por exemplo, de mais de 20 kg) ou quentes
(> 100°C).
Reduz os requisitos de mão-de-obra (por exemplo, de 3 a 4 trabalhadores para 1).
4. Padrões de empilhamento personalizáveis:
• Configurável para diferentes tamanhos de lingotes e arranjos de camadas (por exemplo, empilhadeiras de 11 camadas com
orientações alternadas).
• Alguns sistemas possuem mecanismos de inversão para bloquear de forma segura os lingotes.
6Compatibilidade com as linhas de produção:
Funciona perfeitamente com sistemas de fundição, refrigeração e transportador, formando uma linha contínua
Fluxo de trabalho automatizado.
Aplicações: Usado principalmente em fundições de alumínio, plantas eletrolíticas e reciclagem de metais
instalações.
2Parâmetros técnicos do robô de linha de fabricação de lingotes
| - Não, não. |
Parâmetros técnicos |
| 1 |
Tamanho efetivo da pinça |
700 × 840 mm ( comprimento*tamanho da abertura) |
| 2 |
Velocidade de rotação |
Ajustável, um ciclo 3,5 sec ∙ 5,0 Segundo |
| 3 |
Peso do lingote de alumínio aplicável |
5.5±0,5 kg por peça |
| 4 |
Altura máxima de empilhamento |
1650 mm (pode ser definido o número de camadas de lingotes) |
| 5 |
Ângulo de rotação do robô |
360 graus Configuração livre |
| 6 |
Velocidade de empilhamento de lingotes |
cerca de 5-8 camadas/minuto |
| 7 |
Peso de elevação do manipulador |
120-200 kg |
| 8 |
Número de lingotes de alumínio transferidos de cada vez |
7 lingotes, boca grande virada para cima |
3Características técnicas
| - Não, não. |
Características técnicas |
| 1 |
Acionamento do servo motor de seis eixos, baixo ruído de funcionamento, operação estável, baixa taxa de falha, alta precisão de empilhamento, usando o robô japonês Kawasaki. |
| 2 |
Alta eficiência de trabalho, 3-5 vezes a eficiência do empilhamento de lingotes tradicionais. |
| 3 |
Ocupa uma pequena área e possui vários métodos de instalação, que podem realizar a captura em vários pontos e a empilhamento em vários pontos. |
| 4 |
Usar um ecrã LCD colorido de 6,4 polegadas, tela sensível ao toque, interface de operação simples e intuitiva, e uma operação proficiente pode ser alcançada após meia hora de treinamento. |
| 5 |
Controlador robótico portátil / incorporado: os usuários podem definir o número de camadas de empilhamento e o ângulo de rotação de acordo com suas necessidades e podem armazenar dezenas de milhares de programas. |
| 6 |
Pode ser utilizado de forma fiável numa temperatura ambiente de -25°C a 50°C e em ambientes de poeira e neblina de óleo. |
|
7
|
O grupo de robôs de empilhamento adota o controle de programa durante todo o processo.A planície dos quatro cantos de todo o feixe é garantida.. |
|
8
|
O número de camadas de empilhamento pode ser definido arbitrariamente dentro do intervalo acordado e a altura de empilhamento é consistente.A aplicação do dispositivo de transmissão do servomotor no mecanismo de movimento torna o funcionamento do equipamento mais estável, confiável e preciso. Ele traz grande conveniência para o uso e manutenção futura, operação simples e de baixo custo. |
| 9 |
A distância de abertura da pinça da máquina de fundição de lingotes é aumentada para evitar danos ao robô devido ao desvio da lingota de alumínio. |
| 10 |
O mecanismo de agarrar o lingote adota o tipo de fixação e suporte para evitar a queda do lingote devido à diferença de comprimento dos lingotes de fundição. |
| 11 |
A velocidade de agarrar é ajustável. |
4.Informações técnicas fornecidas
| - Não, não. |
Ponto |
Unidade |
Quantidade |
Observações |
| 1 |
Manual do utilizador |
1 |
Conjunto |
Imagem física ou ficheiro PDF |
| 2 |
Diagrama elétrico |
1 |
Conjunto |
Imagem física ou ficheiro PDF |
| 3 |
Disparando com problemas: |
1 |
partilha |
Imagem física ou ficheiro PDF |
| 4 |
Lista de peças usadas |
1 |
partilha |
Imagem física ou ficheiro PDF |
| 5 |
Plano de disposição dos equipamentos |
1 |
partilha |
Imagem física ou ficheiro PDF |
