equipamento elétrico da fundição do alumínio da fornalha do tipo derretimento de alumínio e guardar da associação 1500kg

Tipo elétrico fornalha da associação da terra arrendada para a fundição de alumínio

1.Application

O tipo elétrico fornalha da associação da terra arrendada é usado principalmente para o calor

preservação da solução dos metais não-ferrosos.

Introdução estrutural

O tipo fornalha da associação da terra arrendada consiste nas seguintes três peças:

corpo da fornalha, elementos de aquecimento e sistema de controlo elétrico.

a parte superior da caixa de controle elétrica é circuito de controle. O mais baixo

a parte é circuito de poder.

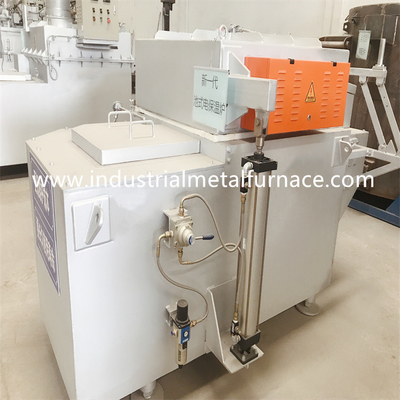

O corpo da fornalha é compreendido do furo de carregamento, câmara da terra arrendada,

furo de descarregamento e tampa da fornalha. O furo de carregamento, furo de descarregamento

e guardando a câmara casted no conjunto por 84ACX castable que é

produzido por produtos minerais aliados. (a força compressiva é 140MPA

quando a temperatura alcançar 110℃. A linha taxa é 0,1%) Este tipo de

castable tem a vantagem da não-vara de alumínio, de grande resistência, fácil

vida útil limpa e longa. A tampa da fornalha adota a fibra refratária

algodão com tipo de Janpnese que tem o bom desempenho da preservação do calor

e manutenção fácil.

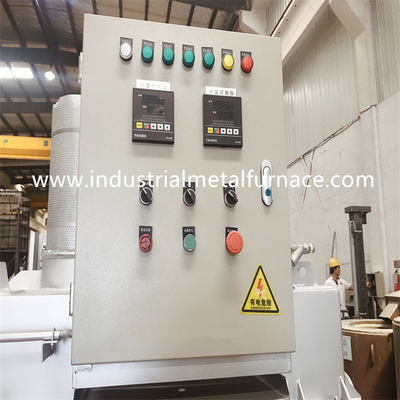

O sistema de controlo elétrico adota o controle do PID com o inteligente

controlador de temperatura, e o regulador do poder. A temperatura

a precisão de controle é ±3℃. A fornalha guardando para a carcaça de dado também

tem o alarme de temperatura excessiva.

Fonte de alimentação preparada pelo comprador:

Fonte de alimentação: 3 fio da fase 5, 380V±10%, 50Hz±3 hertz;

Poder do controle: 220V±10%, 50Hz±3 hertz.

parâmetros 2.Technical

sistema 3.Heating e sistema de controlo elétrico

sistema 3.1.Heating

) uma haste de aquecimento do carboneto do componente-silicone (6 partes no total)

Sistema de controlo: controlador de temperatura (importado de Taiwan, 2 partes),

regulador eletrônico do poder, contator, relé.

Temperatura que detecta o componente: acoplamento térmico (2 reunem,

1 para medir a temperatura e outra da atmosfera da lareira para

medindo a temperatura de alumínio derretida)

sistema de controlo 3.2.Electrical (controle do PID)

Os tiristores são o componente do controlo principal do controle elétrico

sistema. A corrente de saída é controlada através da mudança do

ângulo da condução do tiristor. A fornalha guardando de alumínio elétrica

emprega o circuito avançado de controle e de acendimento de fase para controlar a condução

ângulo do tiristor. O controlador de temperatura tem a vária proteção

funções. Quando a temperatura de alumínio da fornalha de fundição aumentar sobre

o limite superior ou a corrente são anormal devido às falhas, o controlador podem

pare automaticamente a saída de pulso, e pare a fonte de alimentação.

3.3. parâmetros técnicos principais

a) tensão de funcionamento: 380V 3 fases 50Hz;

b) método de controle: potenciômetro manual regulamentar ou automático

sinal de controle de 0-5VDC;

c) função macia da partida: os movimentos começaram após 0,5 segundo;

d) Precisão de controle da temperatura: ±5℃ (sob condições de trabalho padrão)

componentes 3.4.main elétricos

a) armário de controle, 1 parte;

b) controlador de temperatura, origem de Taiwan, 2 partes (um controlador

com regulamento do PID).

c) regulador do poder, 1 ajustado;

d) componentes elétricos de baixa tensão, 1 ajustado;

e) acoplamento térmico, 2 partes (a parte que mede o derretido

a temperatura de alumínio é revestida em uma tubulação da embalagem da proteção);
