Fornalha de derretimento e guardando de alumínio, processo da carcaça de dado do alumínio
introdução 1.General
A liga de alumínio que derrete e que guarda a fornalha tem um estojo compacto
estrutura para derreter e guardar o líquido de alumínio. O derretimento
a câmara é formada pelo material castable deformação, que tem
de grande resistência e uma vida útil longa. O alumínio morre fornalha da carcaça
é equipado com o queimador famoso do tipo, que tem funções de automático
ignição e controle de temperatura. A fornalha industrial da fusão do metal
igualmente tem um dispositivo de alarme de temperatura excessiva.
parâmetros 2.Technical
| modelo |
WDL-RJL-750 |
| quantidade |
1 grupo |
| taxa de derretimento |
750kg/hour (a maneira de trabalho contínua, e condições de trabalho avaliados se encontrou); guardando a capacidade 2250kg da câmara |
| combustível |
gás natural; pressão de suprimento de ar 5-7kPA |
| temperatura de trabalho |
700-750℃
do aquecimento taxa acima sobre 60-80℃ pela hora
|
| Consumo do gás natural |
sobre o alumínio 65-70m3/ton (em condições de trabalho avaliados) |
| ar de alta pressão |
0.5~0.7Mpa 1.5M3/h (ar comprimido, óleo seco e água separados) |
| fonte de alimentação |
380V 50HZ 5.5kW |
| funcionamento avaliado |
circunstâncias |
a) o índice da escala na matéria prima é menos de 5%, especialmente lá é não
escalas facilmente oxidadas.
b) a relação material de derretimento: material reciclado 50%, lingote de alumínio de 50%;
c) A fornalha funciona em uma maneira contínua. A temperatura de derretimento é ajustada em 720℃.
d) O consumo de combustível é calculado com base em 3 horas do consumo em um contínuo
maneira de trabalho.
e) valor do calor do gás natural: 8600Kcal/m3;
f) A produtividade é calculada com base na condição prévia que a fornalha está carregada
com matéria prima 750kg/hour, e líquido de alumínio é descarregado com uma taxa de 750kg/hour.
g) A taxa de derretimento da perda do líquido de alumínio é menos de 1,5%.
3. Matéria prima para derreter
a) lingote de alumínio (o peso médio está abaixo de 8kg);
taxa de enchimento de derreter a câmara: 50% (a correia de embalagem deve ser desatada e
o lingote deve ser dispersado na fornalha);
b) material reciclado (o tamanho deve ser menor do que o carro de carregamento)
taxa de enchimento de derreter a câmara: 50%;
estrutura 4.Furnace
4,1 o escudo da fornalha é fabricado das placas de aço e do aço secional. Tem bastante
a força e preservou o espaço para a expansão.
4,2 tomada de alumínio (tipo pneumático da tomada do cilindro)
O líquido de alumínio é deixou para fora através de uma rampa da descarga ao equipamento da continuação.
Há uma válvula manual da comutação, e a tomada líquida é aberta ou fechada completamente
controle do cilindro pneumático. (A tomada líquida é peças consumptive.)
4,3 porta da escória e sua porta da inspeção e da limpeza do ponto
O quadro de porta em torno do corpo da porta de cada porta da fornalha é feito do ferro fundido,
a superfície da porta é feita da placa de aço ordinária, e do interior material refratário
a porta é feita da placa de isolamento e de castable de alta temperatura.
4,4 tampa do furo de carregamento
O quadro da tampa de alimentação é feito da placa de aço ordinária, e do interior de
a tampa é construída com placa da preservação do calor + castable de alta temperatura.
a abertura e o fechamento da tampa superior são conduzidos pelo cilindro.
4,5 forro do refratário
| Estrutura |
A primeira camada |
A segunda camada |
A terceira camada |
A quarta camada |
|
Terra arrendada
Câmara
|
Inferior, superior, porta,
corpo da fornalha
|
Castable impermeável;
Alto densidade e tijolo de alumínio alto
Tijolo resistente ao calor da argila;
Castable resistente ao calor;
|
Tijolo da isolação da mulite;
Painel de fibras cerâmico isolado super;
Material da preservação do calor;
Placa super;
|
Castable resistente ao calor;
Castable impermeável;
Painel de fibras cerâmico isolado super;
|
Painel isolante Nano;
|
| Câmara de derretimento e torre de carregamento |
Torre de carregamento;
Arredores do queimador;
inclinando a cama do furnce; tampa da fornalha;
|
Tijolo refratário da argila (oposto ao porto de carregamento);
Castable de grande resistência super;
|
Painel de fibras cerâmico;
Isolação concreta;
tijolo refratário da argila;
|
Painel de fibras cerâmico de isolamento; |
Painel isolante Nano;
|
Notas: A fim impedir a geração de óxido na fornalha de fundição de alumínio
e estenda a vida útil do refratário, além do que a limpeza diária da escória, fechada por favor
abaixo da fornalha de derretimento e guardando de alumínio cada 6 meses para limpar o óxido na fornalha.
sistema 4,6 de inclinação hidráulico
O corpo da fornalha é projetado com inclinação da função. É compreendido principalmente do cilindro hidráulico,
válvulas de controle, e encanamento.

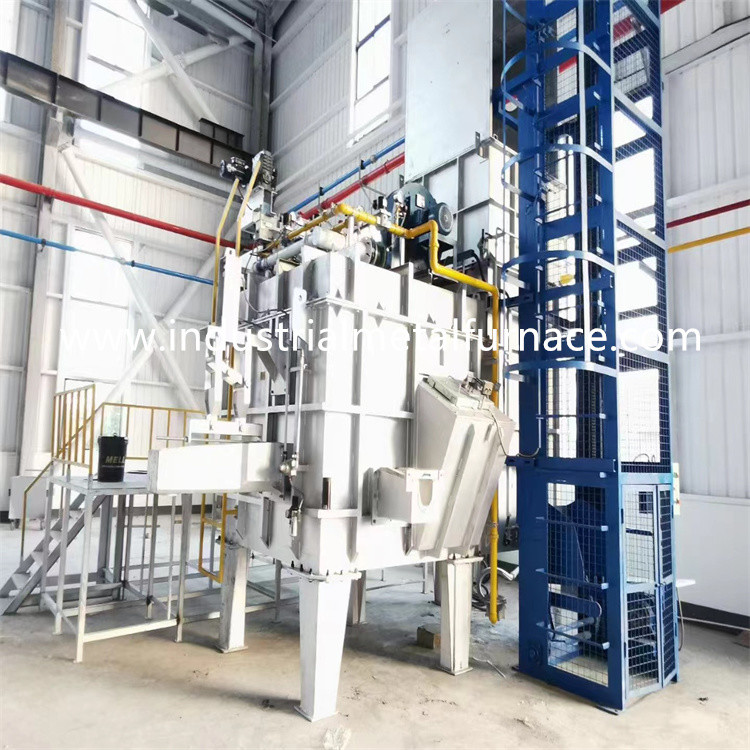

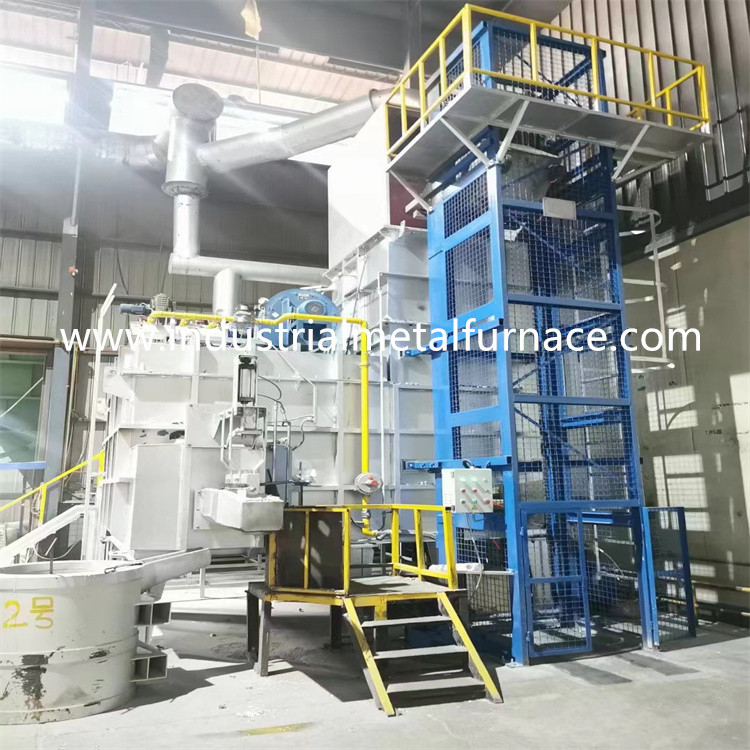

Fornalha de derretimento e guardando de alumínio em nossa fábrica:
