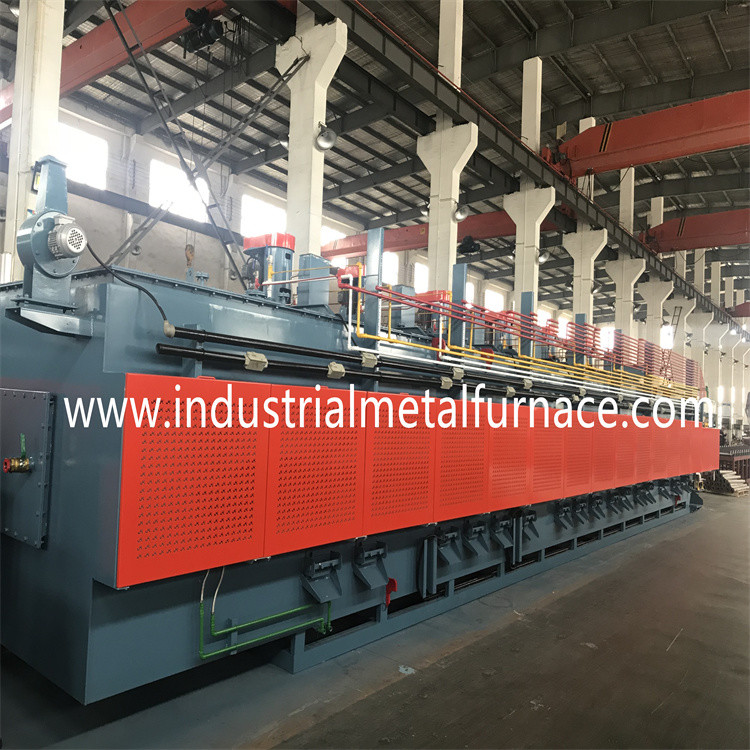

Aquecimento elétrico Mesh Belt Furnace contínuo da quantidade 40400 altos

a linha da fornalha do tratamento térmico 1.The é compreendida de:

Extinguindo o → da fornalha que extingue desengraxar refrigerando do cargo do → do tanque

e ar quente contínuo de limpeza do → do tanque que modera o → da fornalha

Painel de controle da temperatura automática.

(1) poder total: sobre 170KW (que inclui o poder auxiliar);

(2) comprimento total: aproximadamente 23 medidores;

(3) pesos totais: sobre 22000kg;

2D. parâmetros técnicos principais da fornalha da correia da malha do transporte

Capacidade: está extinguindo e modera sobre 130-180kg/h, carburar é

sobre 60-120kg/h, e a saída varia com a forma, o tamanho e o empilhamento

do workpiece. Peças do trabalho: ferramentas do hardware, peças padrão, etc.

3. especificação técnica pela unidade

Extinguindo a fornalha

3-1. Especificação

tanque 4.Quenching

4-1. Especificação

4-1-1 fornalha da correia da malha: Material de B=600mm: 204, 1pc, ¢1.6*¢1.6*hem 30 05075-AL

4-1-2 transmissão: N=1.5KW, I=450, P=25.4 toda, motor de Nanfang + redutor de Xintao

(incluindo o limitador de torque);

4-1-3 bomba refrigerando: 5.5HP×3”, 1 ajustado, Shanghai Jiajin;

4-1-4 bomba de circulação: 5.5HP×3”, 1 ajustado, Shanghai Jiajin;

4-1-5 permutador de calor da placa: (20m2), 1 ajustado, inversão térmica de Yuanxiang;

4-1-6 a tira de levantamento é feita da liga de alumínio, 1 ajustado, Wondery fez;

tanque desengraxando e de limpeza de 6.Post

6-1. Especificação

6-1-1 correia da malha: Material: W=400mm, 1PC, bainha 30 05075-AL de ¢1.6*¢ 2,0;

6-1-2 transmissão: N=0.75KW, I=450, P=19.05 1 PC, motor de Nanfang + redutor de Xintao

(incluindo o limitador de torque);

6-1-3 bomba do pulverizador: N=2.2kw, 1 PC, Jiajin;

6-1-4 motor da separação da água do óleo: N=0.10KW, 1 ajustado, personalizado;

6-1-5 aquecimento elétrico: N = 18.9KW, 3 PCes, personalizados;

Moderando a fornalha

7-1. Especificação

7-1-1 temperatura de trabalho: ℃ do ≤ 650;

7-1-2 avaliou o poder de aquecimento: sobre 80-95KW;

7-1-3 número de calefatores: 81 grupos;

7-1-4 número de zonas: 3 zonas;

7-1-5 comprimento de aquecimento da fornalha: 6000mm;

7-1-6 comprimento da cremalheira da saída: 1000 milímetros;

7-1-7 largura da correia da malha: B=600mm (material SUS304);

7-1-8 peso total do corpo da fornalha: aproximadamente 7 toneladas;

7-1-9 largura total do corpo da fornalha: Aproximadamente 1825 milímetros;

7-1-10 transmissão: N= 0.75KW, MIM = 1800, P = 25,4;

7-1-11 fã: N= 3-1.5kw;

7-1-12 uniformidade da temperatura da fornalha: ℃ do ± 6;

7-1-13 precisão de controle da temperatura: ℃ do ± 1;

7-1-14 temperatura da parede de fornalha: ℃ do ≤ 40 + temperatura ambiente (lado da transmissão);

Controle elétrico

componentes 8.Main

sistema de controlo automático da concentração do carbono do O2 do ponto 9.Single

× um Ф× 50HZ da tensão 220-380v;

1. Controlador potencial do carbono de C.P, 1 PC;

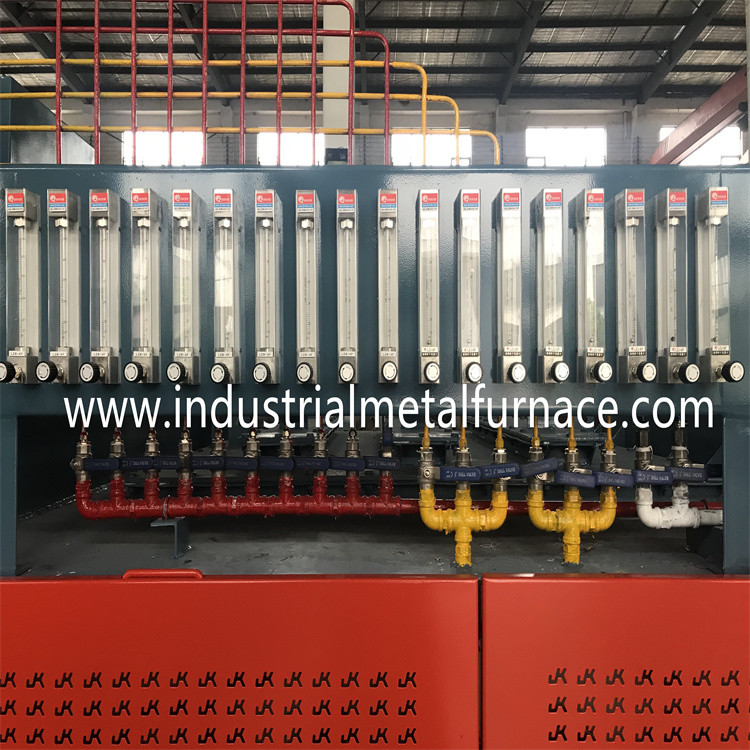

2. Bomba de ar: 2 grupos; Medidor de fluxo do ar da referência: 1; Medidor de fluxo ardente do ar do carbono: 1.

3. Registrador: 1 grupo;

4. Grupo da válvula de solenoide do controle de fluxo: 1 grupo;

5. × 600m/m da ponta de prova Ф 27m/m do oxigênio: 1pc;

6. Encanamento do ar: 1 PC;

7. Fiação elétrica: 1 PC;

Trabalho 10 no local

tubulações 1: as tubulações para a fornalha contínua da correia são preparadas pelo comprador, mas arranjadas

de acordo com a instrução do vendedor.

fiação: Os fios entre o armário a cada seção do equipamento são fornecidos perto

o comprador, mas é conectado de acordo com a instrução do vendedor.

pintura 3; a fornalha de resistência elétrica é pintada com cor profunda.

conexão de tubulação: As tubulações de exaustão são preparadas e auto-projetadas pelo comprador que parte do

ponto de flanges da conexão do equipamento.
