Alta eficiência térmica e fácil manutenção no forno de armazenamento de alumínio

Alta eficiência térmica e fácil manutenção no forno de armazenamento de alumínio

1Introdução ao produto

O forno de retenção elétrico de tipo piscina é principalmente adequado para o aquecimento

para a preservação de soluções de metais não ferrosos, e pode ser utilizado para

conservância térmica centralizada das máquinas de fundição a base de matrizes, fundição centrífuga,

fundição por gravidade, fundição de precisão e outros processos.

2Composição do equipamento

Este produto consiste em três partes: corpo do forno, elemento de aquecimento e

A parte superior da caixa de controlo eléctrico é o

circuito de controlo, e a parte inferior é o circuito de alimentação; o corpo do forno

É constituído principalmente pela câmara de alimentação, a câmara de captação de material,

a câmara de aquecimento e isolamento, etc.

O aço e a chapa de aço, e vários materiais refratários leves são

O reservatório fundido é fundido como um todo com alumínio antiaderente

Material de fundição para assegurar a composição de liga do líquido fundido.

Os elementos de aquecimento das hastes de carbono de silício e os materiais de isolamento são:

instalados na parte superior do forno leve, que irradiam diretamente o

superfície líquida de liga de alumínio na piscina de fusão, com elevada temperatura

eficiência e manutenção, limpeza e movimentação convenientes.

3- Vantagens e características do tipo de forno

O elemento de aquecimento utiliza várias barras de carbono de silício de baixa potência ou

fios de resistência, que têm uma grande área de radiação térmica, um aquecimento rápido

a velocidade, e reduzir a perda de oxidação do líquido de alumínio.

O sistema de controlo tem uma elevada precisão de controlo (dentro de ± 5°C) para o

Temperatura do líquido de alumínio, e tem funções como PID automático

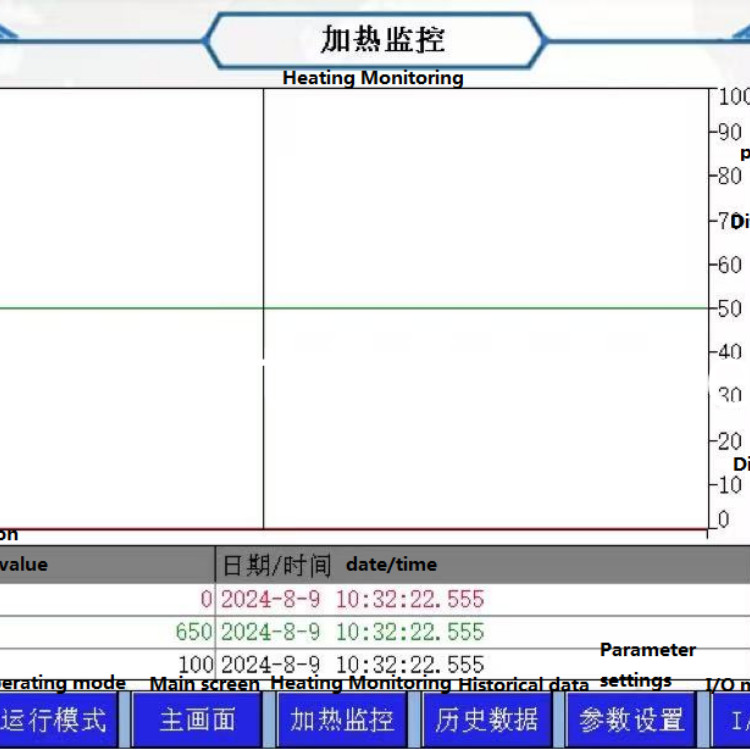

controlo de temperatura, monitorização de temperatura e proporcional automático

Ajuste da potência de saída.

Com uma estrutura de isolamento térmico única, a temperatura da superfície do forno aumenta

O nível de oxigénio é inferior a 25°C, o que pode reduzir eficazmente o impacto no ambiente circundante.

temperatura e garantir a segurança dos operadores.

O revestimento do forno adota resistente a altas temperaturas, alta resistência e antiaderente

material refratário de alumínio da Allied Mineral Products (Tianjin) Co.,Ltd., com

Uma vida útil superior a 5 anos (garantia de três anos).

4Parâmetros do equipamento

Nota: A norma estatística para o consumo de energia durante 24 horas é que a temperatura

de alumínio líquido adicionado ao forno de armazenagem é ≥ a temperatura de funcionamento.

5. Estrutura do forno

5.1 Introdução ao revestimento dos fornos

O forno é feito de alumínio de alta resistência, resistente a altas temperaturas e não pegajoso

O material de fundição é feito de corindo, que é fundido in situ.

As fissuras, que aumentam a vida útil; é fácil de reparar e substituir no local, reduzindo a

tempo de manutenção.

A parede do forno é feita de placas de silicato de cálcio resistentes a altas temperaturas e super

A placa de fibra cerâmica de isolamento térmico, e adota tecnologia de inserção escalonada para garantir

A cobertura do forno é feita de

módulos de fibras de isolamento térmico, resistentes a altas temperaturas e retardadores de chama, personalizados,

que são escalonados e empilhados para fácil manutenção e substituição.

5.2 Lista de materiais de fornos

6.Sistema elétrico

Principais componentes

Elemento de aquecimento.

Sistema de controlo - PLC, ecrã táctil, regulador de potência, contactor, relé, etc.

Elemento de detecção de temperatura - termocouple (cada conjunto contém dois termocouples,

Medindo, respectivamente, a temperatura da atmosfera do forno e a temperatura do líquido de alumínio).

Introdução ao regulador eletrónico de tensão (controlo PID)

O tiristor é usado como o principal elemento de controle, e a mudança do ângulo de condução do tiristor

Utilizado para controlar a corrente e a tensão de saída.

o circuito integrado é selecionado para controlar o ângulo de condução do tiristor.

Funções de proteção múltiplas para garantir que o controlador não danifique dispositivos externos

As funções são: arranque suave, protecção contra sobrecorrência, sobre temperatura

Quando a corrente ou a temperatura da falha de carga aumentam e excedem o intervalo de funcionamento

do controlador, o controlador pode desligar automaticamente a saída de pulso e parar a carga

Fornecimento de energia.Precisão do controlo da temperatura: ±5 °C (em condições normais de trabalho).

Mecanismo de protecção

Alarme de alta/baixa temperatura do líquido de alumínio, temperatura absoluta da atmosfera

Alarme de sobre-temperatura (reinicialização da autoridade do interruptor de chave personalizada), alarme de desvio de corrente trifásico, etc.

7Configuração elétrica
