Transporte contínuo do rolo de apoio elétrico

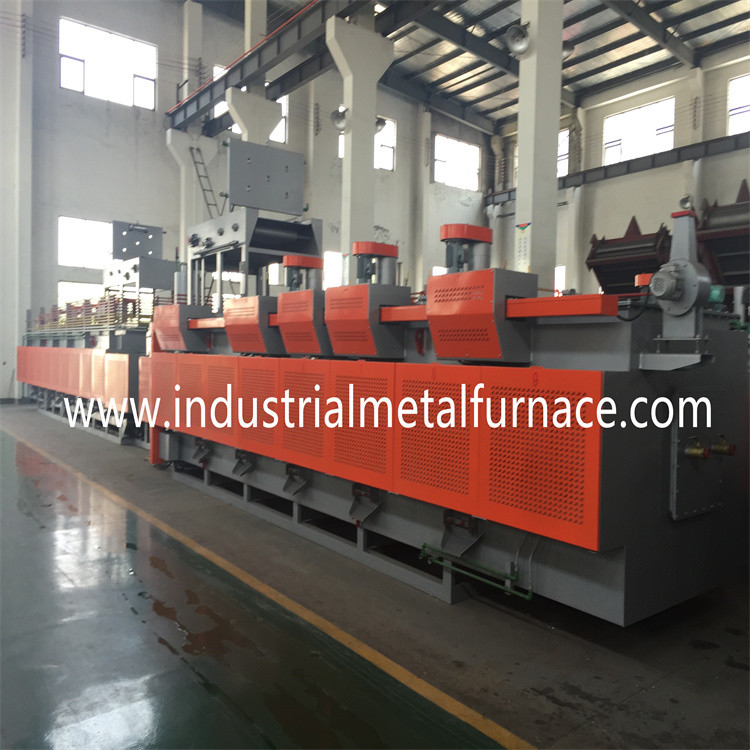

Mesh Belt Furnace, fornalha contínua da correia

1. Exigência do comprador

produto 1,1: prendedores, luvas;

processo 1,2: extinguir brilhante, moderando;

produtividade 1,3: extinguir: 200-250kg/h;

2. Especificação

De acordo com a exigência do comprador, nós recomendamos o nosso

cliente para escolher a fornalha da correia da malha com eficaz

correia da malha que extingue a fornalha com tamanho de 50mm*5000mm

(width*height da correia da malha).

3. Introdução geral do equipamento e características principais

1 introdução geral

1,1 a linha do tratamento térmico combina as tecnologias avançadas de

Taiwan. Suas partes fundamentais são importadas de no ultramar.

1,2 a linha de produção é compreendida do carregamento magnético da correia

máquina, máquina da pré-limpeza, rolo de apoio que extingue a fornalha,

extinguindo o tanque, óleo que remove o suporte, máquina da cargo-limpeza,

correia da malha do apoio-rolo que moderam a fornalha, e sistema de controlo elétrico.

Características:

2,1 para encontrar as necessidades da produção de prender as peças, a fornalha

emprega a tecnologia de Taiwan, e melhora seu efeito de poupança de energia dentro

a área do forro refratário.

2,2 a linha de produção emprega o aquecimento de baixa voltagem com

transformador para prolongar a vida útil dos tubos de aquecimento.

2,3 a correia da malha é apoiada pelos rolos de apoio com sincronizado

movimento de modo que a correia da malha carregue uma tensão mínima.

2,4 os rolos são apoiados pelo rolamento selado de alta pressão especial.

2,5 a correia da malha é projetada com dispositivo de alarme anormal do transporte

para assegurar o movimento estável da correia da malha.

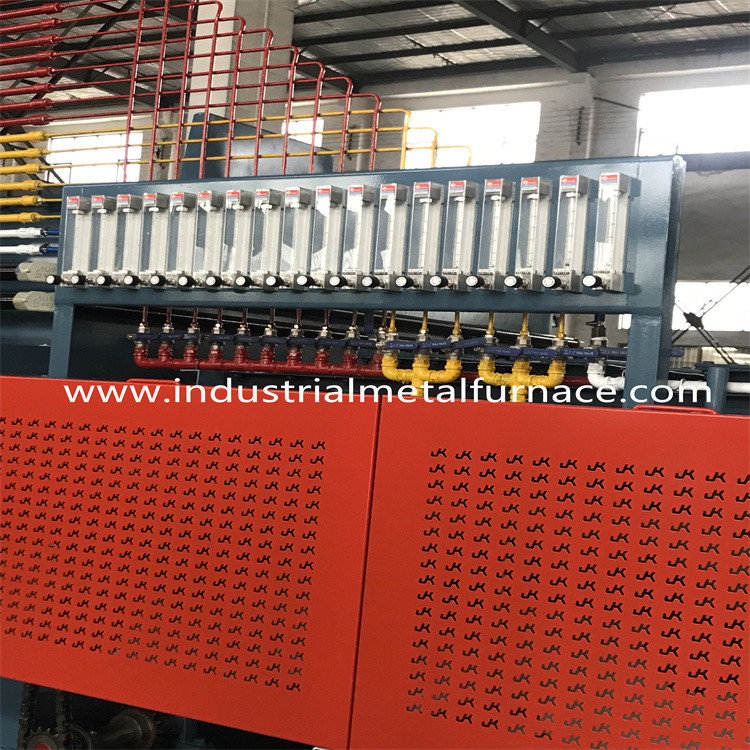

2,6 gotejamento-na atmosfera é gasificado por um gasifier e enviado então em

a fornalha. A atmosfera é monitorada e controlada continuamente

por uma ponta de prova do oxigênio.

2,7 os retornos de correia quentes da malha de volta à entrada da fornalha e

pré-aquece os partss frios, que salvar a energia extremamente.

4. Linha de produção parâmetros básicos

4,1 poder de carregamento total: sobre 286kw; fonte de alimentação 3phase, 380v, 50Hz;

4,2 comprimento total: aproximadamente 30m;

4,3 unidades de linha: máquina de carregamento, máquina da pré-limpeza, extinguindo

fornalha, extinguindo o tanque, óleo que remove o suporte, máquina da cargo-limpeza,

moderando a fornalha.

4,4 pesos totais: aproximadamente de 42 toneladas;

5. Especificação do equipamento

1 temperatura de trabalho:

Máquina da pré-limpeza: 40~60℃; extinguindo a fornalha: 820~950℃; extinguir

tanque, 60~80℃; máquina da cargo-limpeza: 40~60℃; moderando a fornalha: 300~450℃;

produtividade 2

Extinguir: 200-250kg/h (que varia com o tamanho do workpiece, peso,

empilhando o método, e outras circunstâncias relacionadas)

atmosfera de 3 fornalhas

Extinguindo a fornalha: methanol+propane

Moderando a fornalha: ar;

Máquina de carregamento 4

Largura da correia da malha: 500 milímetros

Máquina da pré-limpeza 5

Largura da correia da malha: 500 milímetros

Volume do tanque: 1.5m3;

Tipo da correia de 6 malhas que extingue a fornalha

Largura da correia da malha: 500mm

Comprimento da entrada: 2000mm

Pré-aquecendo o comprimento da correia: 1100mm

Comprimento da área de funcionamento: 5000mm

Altura eficaz: 80mm

tanque de óleo 7 extinguindo

Largura da correia da malha: 800mm

Comprimento do tanque de óleo: 3800mm

Largura do tanque de óleo: 1600mm

Profundidade do tanque de óleo: 1800mm

Volume do tanque: 8 m³

óleo 8 que remove o suporte

Largura da correia da malha: 800mm

máquina da Cargo-limpeza 9

Largura da correia da malha: 800mm

Volume do tanque: 1.5m3

correia de 8 malhas que modera a fornalha

Altura eficaz: 100mm

Largura da correia da malha: 800mm

Comprimento da área de aquecimento: 5000mm

6. Linha de produção poder e consumo de energia

poder 6,1

Poder de aquecimento: 380V±10%, 3 fase, C.A., 50HZ;

Medição e sistema de controlo: 220V±10%, 50HZ

Sistema de aquecimento: sobre 310kW

Poder do sistema de condução e outros pontos do consumo: sobre 24kW

Fonte de alimentação da linha inteira: sobre 334kW

Consumo de potência no funcionamento normal: sobre 150kW

6,2 parâmetros da tubulação de entrada da atmosfera

Tubulação de entrada do metanol: 2-3 L/H; Mpa ≥0.04;

Tubulação de entrada do propano: controlo automático com fonte ≤500L/h; fonte

pressão ≥0.04Mpa;

água 6,3 refrigerando

Qualidade de água: de acordo com o baixo-cálcio padrão do estado industrial

água de circulação;

Substância suspendida: 10mg máximo /L;

Tamanho do furo da correia da malha do filtro: 0.3mm máximos;

Temperatura da entrada: 30℃ (máximo) (no verão)

Temperatura da entrada: (minuto) 5℃ (no inverno)

Diferença da temperatura: 10℃

Pressão de entrada: 0,2 Mpa;

Consumo de água máximo: sobre 30m3/h (uso de circulação)

6,4 equipamento suplementar (fornecido pelo comprador)

O tanque de água de refrigeração e a torre refrigerando são montados geralmente

fora da oficina

mas perto da linha de produção. A capacidade de poder refrigerando

deve ser ≥30m3/h.

7. Especificação técnica pela unidade

Máquina de carregamento magnética da correia

A máquina de carregamento é compreendida do sistema magnético do transporte da correia,

quadro, correia magnética e sistema de condução. O quadro da máquina é feito

das placas de aço e de aço secionais.

1 corrente e roda de roda dentada: P=25.4mm, 1 ajustado;

2 engrenagem de diminuição, 0.55kw, 1 ajustado

correia 3 magnética: 500*3450*1/2mm (SUS304) 1 parte

Aço magnético das 4 grandes forças: 28*26*12 1 grupo;

Motor de 5 vibrações: 250W, 1 ajustado;

8. máquina da pré-limpeza de Mesh Belt Type

A máquina de limpeza da correia da malha é do tipo da imersão. Tem 3

posições de trabalho que são de imersão e de limpeza, água do sabão

jorrar, e secagem do forte-ar. A máquina de carregamento é equipada com

o bocal da grande força. E é flanqueado por uma separação do óleo da água

tanque e um tanque da coleção do óleo. O óleo recolhido podia ser usado.

• Corpo do tanque

O corpo de limpeza do tanque é fabricado das placas de aço e secional

de aço que são soldadas junto.

• Dispositivo de condução da correia da malha

Correia da malha: 500mm 1 parte;

Corrente e roda de roda dentada: P=50.8mm, 1 ajustado;

Reduzindo a engrenagem: 0.37kW, 1 ajustado;

• Volume de limpeza do tanque: 1500L;
• Bomba jorrando de limpeza: grupo de 2.2kW d=50mm 1;
• Dispositivo de aquecimento: 380V/4kW, 6 partes, 24KW no total;
• Tanque da separação do óleo e da água

Separador do óleo e de água, 1 ajustado;

Bomba líquida, 0.37kW, 1 ajustado;

Motor da engrenagem, 0.10kW 1 ajustado;

• Secando o fã na saída, 1 grupo;
• Controlador de temperatura, Honeywell, 1 ajustado;

Resistor térmico, PT100, 1 parte;

• Conduzindo o dispositivo de detecção, Omron 1 grupo;
• Sobrecarregando o protetor, 1 grupo;

9. Mesh Belt Quenching Furnace

A fornalha extinguindo é a parte fundamental da linha de produção. É

compreendido do escudo da fornalha, suporte dianteiro da máquina, preservação do calor

dispositivo de aquecimento material, dispositivo de controle da temperatura, e atmosfera

dispositivo da fonte.

parâmetros 9.1Main:

Largura da correia da malha: 500mm

Comprimento da área de funcionamento: 5000mm

Comprimento da entrada: 2000mm

Pré-aquecendo o comprimento da área: 1100mm

Controle de temperatura: controle do PID de 4 zonas;

Poder avaliado: 150KW;

Uniformidade da temperatura da fornalha: uniformidade da temperatura de ≤±5℃ para

a mesma seção: ≤±3℃; elevação da temperatura da parede exterior da fornalha: ≤50℃

Precisão de controle da temperatura: ±1℃;

Precisão de controle potencial do carbono: ≤±0.05%C, escala da medida: 0-1.5%C;
