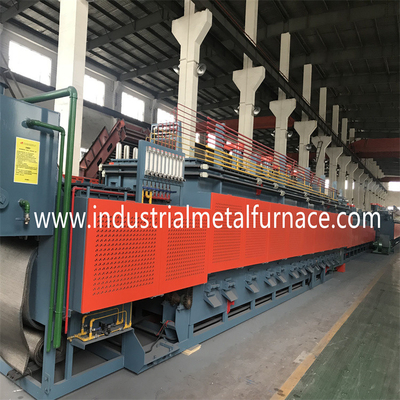

Apoio-rolo Mesh Belt Furnace elétrico para prendedores

exigência 1.Buyer

produto 1,1: parafuso debatida;

processo 1,2: carburação, carbo-nitruração, e moderação,

profundidade do caso: ≤0.15mm;

produtividade 1,3: em torno de 350kg/h que carbura;

2. Especificação

De acordo com a exigência do comprador, nós recomendamos nosso cliente a

escolha o tipo fornalha elétrica do rolo de apoio de 600*8000mm da correia da malha.

3. Características principais

3,1 para encontrar as necessidades da produção de prender as peças, o transporte de correia da malha

a tecnologia employsTaiwan da fornalha, e melhora seu efeito de poupança de energia no

área do forro refratário.

3,2 a linha de produção emprega o aquecimento de baixa voltagem através do transformador

para prolongar a vida útil dos tubos de aquecimento.

3,3 a correia da malha é apoiada pelos rolos de apoio com sincronizado

movimento de modo que a correia da malha carregue uma tensão mínima.

3,4 os rolos são apoiados pelo rolamento selado de alta pressão especial.

3,5 a correia da malha é projetada com dispositivo de alarme anormal do transporte a

assegure o movimento estável da correia da malha.

3,6 gotejamento-na atmosfera é gasificado por um gasifier e enviado então na fornalha.

A atmosfera é monitorada e controlada continuamente por uma ponta de prova do oxigênio.

3,7 a correia quente da malha retorna de volta à entrada da fornalha e pré-aquece

os partss frios, que salvar a energia extremamente.

3. linha de produção parâmetros básicos

4. especificação do equipamento

máquina de carregamento 4,1

Largura da correia da malha: 700mm

4,2 máquina da pré-limpeza

Largura da correia da malha: 600mm

Comprimento eficaz: 2400mm

Volume do tanque: 2m3

4,3 tipo da correia da malha que extingue a fornalha

Largura da correia da malha: 600 milímetros

Comprimento da entrada: 2000 milímetros

Pré-aquecendo o comprimento da correia: 1500mm

Comprimento da área de funcionamento: 8000mm

Altura eficaz: 100mm

tanque de óleo 4,4 extinguindo

Largura da correia da malha: 1000mm

Profundidade do tanque de óleo: 2000mm

Comprimento do tanque de óleo: 4200mm

Volume do tanque: 12 m³

4,5 óleo que remove o suporte

Largura da correia da malha: 800mm

máquina da Cargo-limpeza 4,6

Largura da correia da malha: 800mm

Comprimento eficaz: 2800mm

Volume do tanque: 2m3

correia de 4,7 malhas que modera a fornalha

Altura eficaz: 130mm

Largura da correia da malha: 850mm

Comprimento da área de aquecimento: 8000mm

5. especificação técnica pela unidade

Máquina de carregamento

A máquina de carregamento é compreendida do transporte magnético da correia

sistema, quadro, correia magnética e sistema de condução. A máquina

o quadro é feito das placas de aço e de aço secionais.

1 engrenagem de diminuição, 0.55kw, 1 ajustado

correia 2 magnética: 700*340*1/2mm (SUS304) 1 parte

Aço magnético das 3 grandes forças: 28*26*12 1 grupo;

Motor de 4 vibrações: 250W, 1 ajustado;

5 velocidades magnéticas da correia: 80-450min/mm (conversão de frequência), 1 ajustado;

Máquina da pré-limpeza de Mesh Belt Type

A máquina de limpeza da correia da malha é do tipo da imersão. Tem 3

posições de trabalho que são de imersão e de limpeza, água do sabão

jorrar, e secagem do forte-ar. A máquina de carregamento é equipada

com o bocal da grande força. E é flanqueado por um óleo da água

tanque da separação e um tanque da coleção do óleo. O óleo recolheu

podia ser usado.

corpo do tanque

O corpo de limpeza do tanque é fabricado das placas de aço e secional

de aço que são soldadas junto. O corpo do tanque é feito de secional

placa de aço e de aço.

dispositivo de condução da correia de 2 malhas

Correia da malha: 600*16500*1.6/2.5mm, SUS201, 1 parte;

Corrente e roda de roda dentada: P=76.2mm, 1 ajustado;

Reduzindo a engrenagem: 0.75kW, 1 ajustado;

3 volumes de limpeza do tanque: 2000L;

bomba 4 jorrando de limpeza: grupo 2.2kW 1;

Bocal de cobre, diversos;

Calibre de pressão, 0-0.5Mpa 1 ajustado;

dispositivo de aquecimento 5: 380V/4kW, 6 partes, 24KW no total;

6 óleo e tanque da separação da água

Separador do óleo e de água, 1 ajustado;

Motor da engrenagem, 0.10kW 1 ajustado;

fã 7 de secagem na saída, 1 ajustado;

controlador de temperatura 8, 1 ajustado;

Resistor térmico, PT100, 1 parte;

Dispositivo de detecção 9 de condução, Omron, 1 ajustado;

10 válvula líquida d=15 1 parte;

11 protetores de sobrecarregamento, 1 grupo;

12 fã de alta pressão, 1 ajustado;

Mesh Belt Quenching Furnace

A fornalha extinguindo é a parte fundamental da linha de produção.

É compreendido do escudo da fornalha, suporte dianteiro da máquina, preservação do calor

dispositivo de aquecimento material, dispositivo de controle da temperatura, e atmosfera

dispositivo da fonte.

Parâmetros 1 principais:

Largura da correia da malha: 600mm

Comprimento da área de funcionamento: 8000mm

Comprimento da entrada: 2000mm

Pré-aquecendo o comprimento da área: 1500mm

Controle de temperatura: controle do PID de 5 zonas;

Poder avaliado: 225KW; primeira zona: 90KW, ?a zona: 45kw; ó zona: 30kw;

4o zona: 30kw; 5a zona: 30kw.

Temperatura de trabalho: 800-920℃

Uniformidade da temperatura da fornalha: uniformidade da temperatura de ≤±5℃ para a mesma seção: ≤±3℃; elevação da temperatura da parede exterior da fornalha: ≤50℃.

Escudo da fornalha: feito da placa de aço e de aço secional.

dispositivo de condução da correia de 2 malhas

2,1 as peças são transportadas através da correia da malha.

2,2 a correia da malha é apoiada pelos rolos de apoio com sincronizado

movimento. A correia da malha é do tipo dianteiro-conduzido, e assim de ursos

uma força elástica mínima na alta temperatura.

correia de 2,3 malhas que conduz a velocidade: 50~220mm/min, controle do inversor;

correia de 2,4 malhas: 600*22000*2/3mm; 1 parte;

2,5 rolos de apoio

Pré-aquecendo rolos superiores, SUS304S 5 partes;

Pré-aquecendo mais baixos rolos, SUS304S 3 partes;

Rolos superiores, SUS310S 26 partes

Mais baixos rolos, SUS310S 9 partes

Rolo de movimentação traseiro, SUS310S 1 parte

corrente 2,6 e roda de roda dentada, P=25.4mm, 1 ajustado

2,7 redutor, 0.75kW 1 ajustado;

2,8 rolamento, UCFL207 (NSK), 86 grupos;

correia de 2,9 malhas que conduz o dispositivo de detecção, 1 ajustado;

material da preservação do calor 3

telhado 3,1: cobertura de alumínio do cera, Qiqiang, Suzhou;

3,2 paredes laterais: As paredes de Isolite são alinhadas com os tijolos decarburação de Isolite,

tijolos da preservação do calor e placas da preservação do calor.

3,3 o esparadrapo refratário é P-150 (tipo de Japão). Tem

características do efeito de ligamento mais forte na mais alta temperatura.

dispositivo de aquecimento 4: tubos elétricos da irradiação térmica.

4,1 os tubos de aquecimento elétricos são instalados na parede superior e mais baixa

da lareira. O sistema de aquecimento trabalha com fonte de alimentação de baixa tensão,

e a fornalha não precisa de ser parada ao substituir os tubos de aquecimento.

4,2 tubos elétricos da irradiação térmica, 45 grupos;

a) tubulação exterior: ¢122*1420*4mm (SUS310S), 45 partes;

b) núcleo de aquecimento do tubo: OCr21Al6Nb, 45 partes;

c) peças da isolação (corindo): 45 partes;

4,3 tipo térmico dos pares WRN130 K, 5 partes;

4,4 cada zona é ajustada com um transformador independente. A irradiação térmica

o tubo é paralelamente conexão, e não interfere um com o otro.

Os tubos da irradiação térmica são mantidos facilmente.

Fã de mistura (com sistema de refrigeração da água), 3 grupos;

aletas (eixo e aletas), 3 partes;

motor, 1.5kw, 3 grupos;

dispositivo das emanações de exaustão 6 (que remove e que se queima

emanações da fornalha e do tanque de óleo)

Bomba de ar, 250W, 1 ajustado

placa da proteção do isolamento do calor refrigerar de água 7 na carga

lado do suporte dianteiro, 1 parte;

porta de 8 fornalhas

a) porta móvel na boca da fornalha, 1 da fornalha ajustado;

b) porta macia dentro da fornalha, 3 partes da cortina;

9 furos da remoção de poeira, 16 partes;

Os furos da poeira são ajustados na parte mais inferior das paredes bilaterais de

o pré-aquecimento e a seção de aquecimento. O furo da poeira é obstruído com

uma tomada feita da fibra e da placa de cobertura da preservação do calor.

a tomada é fixada pelo mecanismo da alavanca, e é fácil ser removido.

10 a porta da fornalha são equipados igualmente com a 1 cortina do fogo para aquecer

líquido de limpeza no tanque de limpeza.

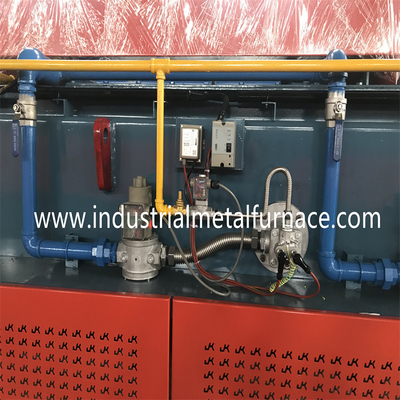

dispositivo da fonte de 11 atmosferas

fonte da atmosfera: gotejamento-no tipo: methanol+propane+ammonia;

Controle 11,1 da atmosfera:

Ponta de prova do oxigênio, maratona, EUA, 1 parte;

Válvula magnética, Burket, Alemanha, 1 parte;

Medidor de fluxo do metanol, 4 grupos;

Medidor de fluxo da amônia, 1 ajustado;

Medidor de fluxo do propano, 3 grupos;

Medidor de fluxo do ar da referência, 2 grupos

Bomba de ar, 8W, 2 grupos

Segurança

As paredes bilaterais do pré-aquecimento e da seção de aquecimento são ambas

protegido através da placa de cobertura perfurada.

dispositivo de condução da correia de 13 malhas, Omron, 1 ajustado;
