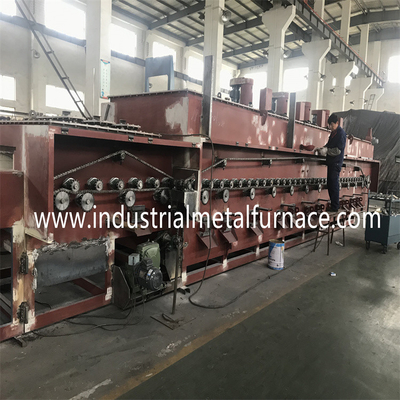

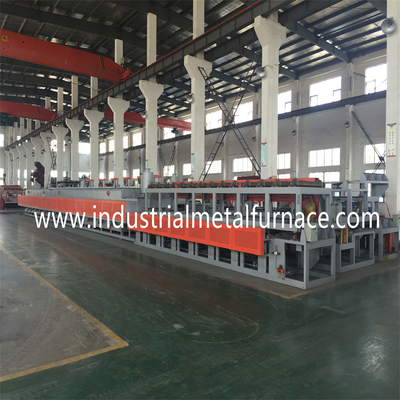

750kg pelo rolo de apoio da hora contínuo

Gás Mesh Belt Furnace para porcas de parafusos dos prendedores

exigência 1.Buyer

1.1Product: parafusos dos prendedores, porcas;

1,2 processo: carburação, queching, moderando;

1,3 produtividade: extinguir: 500-750kg/h;

2. Especificação

De acordo com a exigência do comprador, nós recomendamos o nosso

cliente para escolher o tipo gás do rolo de apoio de 800*8000*10mm

fornalha da correia da malha.

3. Introdução geral do equipamento e características principais

1 introdução geral

1,1 a linha da fornalha do tratamento térmico combina avançado

tecnologias de Taiwan. Suas partes fundamentais são importadas

de no ultramar.

1,2 o tipo fornalha da correia é compreendido da malha do rolo de apoio

a correia que extingue a fornalha, extinguindo o tanque, óleo remove o suporte,

máquina da cargo-limpeza, moderação da correia da malha do rolo de apoio

fornalha, e sistema de controlo elétrico.

Características:

2,1 para encontrar as necessidades da produção de prender as peças, a fornalha

emprega a tecnologia de Taiwan, e melhora seu efeito de poupança de energia

na área do forro refratário.

2,2 a fornalha extinguindo contínua e a fornalha da moderação são aquecidas perto

gás natural que é eficiência de poupança de energia, mais barata e mais alta.

2,3 a correia da malha é apoiada pelos rolos de apoio com sincronizado

movimento de modo que a correia da malha carregue uma tensão mínima.

2,4 os rolos são apoiados pelo rolamento selado de alta pressão especial.

2,5 a correia da malha do transporte é projetada com alarme anormal do transporte

dispositivo para assegurar o movimento estável da correia da malha.

2,6 gotejamento-na atmosfera é gasificado por um gasifier e enviado então em

a fornalha. A atmosfera é monitorada e controlada continuamente

por uma ponta de prova do oxigênio.

2,7 os retornos de correia quentes da malha de volta à entrada da fornalha

e pré-aquece as peças frias, que salvar a energia extremamente.

4. Linha de produção parâmetros básicos

poder da carga do total 4.1z: sobre 228KW (eletricidade);

fonte de alimentação 3phase, 380v, 50Hz;

1500KW (gás natural);

5.Dimension de cada unidade

máquina 5.1charging

Largura da correia da malha: 900mm;

máquina 5.2pre-cleaning

Largura da correia da malha: 800mm;

fornalha 5,3 extinguindo contínua

Largura da correia da malha: 800mm;

Comprimento da área da entrada: 2000mm;

Pré-aquecendo o comprimento da área: 1500mm;

Comprimento da área de funcionamento: 6000mm;

Comprimento eficaz: 100mm;

5,4 tanque de óleo extinguindo

Largura da correia da malha: 1200mm;

Profundidade do tanque de óleo de Quneching: 2000mm;

Comprimento do tanque de óleo de Qunching: 12m3

5,5 óleo para remover o suporte

Largura da correia da malha: 1000mm;

máquina da cargo-limpeza 5,6

Largura da correia da malha: 1000mm;

Comprimento eficaz: 2600mm;

Volume: 3.5m3

fornalha 5,7 de moderação

Largura da correia da malha: 1000mm;

Comprimento da área de aquecimento: 8000mm;

Altura eficaz: 130mm;

tnak 5,8 de enegrecimento

Largura da correia da malha: 1000mm;

máquina de secagem 5,9

Largura da correia da malha: 1000mm;

máquina 5,10 de lubrificação

Largura da correia da malha: 1000mm;

6. Linha de produção poder e consumo de energia

6,1 poder

Poder de aquecimento: 380V±10%, 3 fase, C.A., 50HZ;

Medição e sistema de controlo: 220V±10%, 50HZ;

Sistema de aquecimento: sobre 165kW;

Poder do sistema de condução e outros pontos do consumo: sobre 63kW;

Fonte de alimentação da linha inteira: sobre 228kW;

Consumo de potência no funcionamento normal: sobre 100kW;

6,2 consumo do gás natural de tipo fornalha da correia

Extinguindo a fornalha: 900KW;

Moderando a fornalha: 600KW;

Consumo total do gás natural: 1500KW;

6,3 parâmetros da tubulação de entrada da atmosfera

Tubulação de entrada do metanol: 4-6 L/H; Mpa ≥0.04;

Tubulação de entrada do propano: 1000L/H, controlo automático; fonte

pressão ≥0.04Mpa;

água 6,4 refrigerando

Qualidade de água: de acordo com o baixo-cálcio padrão do estado

água de circulação industrial;

Substância suspendida: 10mg máximo /L;

Tamanho do furo da correia da malha do filtro: 0.3mm máximos;

Temperatura da entrada: 30℃ (máximo) (no verão)

Temperatura da entrada: (minuto) 5℃ (no inverno)

Diferença da temperatura: 10℃

Pressão de entrada: 0,2 Mpa;

Consumo de água máximo: sobre 100m3/h;

6,5 equipamento suplementar (fornecido pelo comprador)

O tanque de água de refrigeração e a torre refrigerando são montados geralmente

fora da oficina;

mas perto da linha de produção. A capacidade de poder refrigerando deve

seja ≥100m3/h.

Controle elétrico automatizado

Armário de controle elétrico (fiação coletiva)

Armário de controle elétrico, 1000*700*2000mm, 4-5 partes;

A correia contínua da malha que extingue e que modera a fornalha

é controlado pelo computador e monitorado pelo sistema do PLC de Mitsubishi.

O sistema de controlo tem um real-timemonitoring, uma gestão e um processo

controle da temperatura, sistema de condução, motores, sistema de aquecimento,

e segurança. A correia da malha que extingue a moderação da fornalha e da correia da malha

a fornalha é aquecida através do gás natural. São controlados pelo controlador de temperatura

e PLC para conseguir paralelamente a ignição do pulso da conexão dos queimadores.
